手动高压球阀BKHRKH

  • 概述 气体高压球阀是双(单)作用气动活塞式执行器与进口BKH高压球阀组成,是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。 工作原理 当气动执行器与电路和系统气源接通...
  • 产品详情

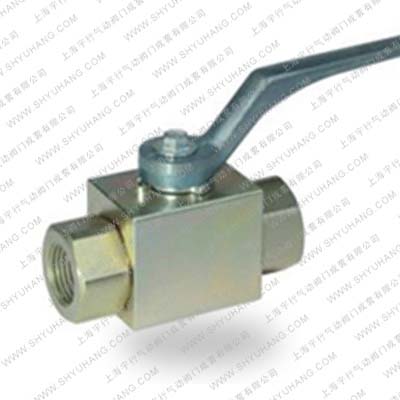

        手动高压球阀BKHRKH(图1)



手动高压球阀BKHRKH(图2)







手动高压球阀BKHRKH(图3)

手动高压球阀BKHRKH(图4)































概述

      气体高压球阀是双(单)作用气动活塞式执行器与进口BKH高压球阀组成,是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。

工作原理
     当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置
     □定位器可调节阀门管道流量


气动执行器主要技术参数


气动执行器
型号
QW系列、AT系列
气源压力
0.4 ~ 0.8 MPa
最大回转角度
90°~92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号:0~0Ma  4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ~ +90℃

阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
支架
连接轴
材料
锻钢、不锈钢
不锈钢
聚甲醛、聚醚醚酮
2Cr13
氟橡胶
不锈钢
铸钢

气动执行器主要部件材料
零件名称
缸体
端盖
活塞
O型圈
螺栓
QW-TZ
AT
铝合金型材
(硬质阳极氧化)
压铸铝合金
(环氧树脂喷涂)
压铸铝
(镀镍磷合金)
NBR
SUS304

主要性能规范
型号
公称压力
PN(MPa)
试验压力Ps(MPa)
启闭时间
(S)
工作温度
(℃)
适用介质
壳体
密封
Q611N
16
16
24
1~2


-35~120


天然气、油
35
35
50
Q614N
16
16
24
1~2
35
35
50
手动高压球阀BKHRKH(图5)


手动高压球阀BKHRKH(图6)
主要外形尺寸

内螺纹                                                       (单位:mm)


螺纹
G/NPT
DN
L1
B
D
H
H1
H2
L
H
L10
气动执行器
1/4
6
69
26
58
150
32
13
165
150
32
AT50D
3/8
10
73
32
58
150
38
16
165
150
35
1/2
15
85
38
58
150
46
19
165
150
37
3/4
20
96
49
70
210
57
24
225
210
47
AT63D
1″
25
110
60
70
210
60
26
225
210
55
AT75D
11/4
32
110
76
70
210
84
38
225
210
70
AT88D
21/2
40
120
84
90
260
92
42
255
260
72
AT88D
2″
50
140
100
120
320
111
50
330
320
80
AT110D


                                                 (如选用单作用气缸加一档)

卡套式外表连接尺寸
DN
RA
D
DL
气动执行器
6
10
M18×1.5
91

AT50D
8
12
M20×1.5
95
10
14
M22×1.5
104
13
16
M24×1.5
107
AT63D
16
20
M30×2
113
20
25
M36×2
134
AT75D
25
30
M42×2
146
25
38
M52×2
155
AT88D
32
38
M52×2
170
                                               (如选用单作用气缸加一档)



附件的选项

根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀限位开关回讯器。
调节型附件:电气定位器气动定位器电气转换器
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
