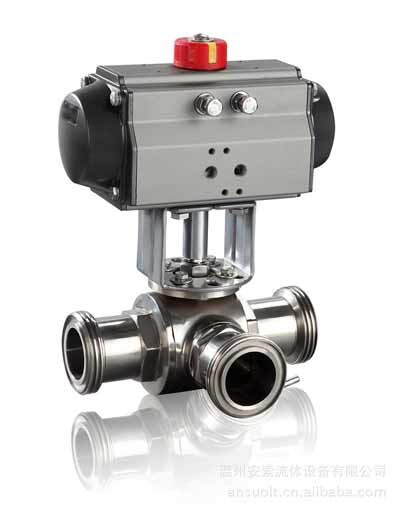

【产品名称】气动卫生型活接式三通球阀MYQ625F/MYQ624F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 【产品材质】不锈钢304或316L材质 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 【产品用途】适用于化工、石油、冶金、水暧、食品、药品等行业的水、气、油品及腐蚀性介质的控制 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 【适用介质】CF8（304）材质适用于硝酸类腐蚀性介质；CF8M（316）材质适用于醋酸类腐蚀性介质 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 【公称压力】PN1.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
【密封形式】聚四氟乙稀 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、三通球阀是具有三个通道的不锈钢球阀，其阀芯分为L型和T型两种，可以需要任何一条管道都可做为入口或出口。 2、阀杆防飞出结构：阀杆为下装式，防止受压飞出，时间可在火灾后，与阀体形成金属接触，确保阀杆密封。 3、三通球阀流道经镜面抛光处理，管道关闭时，阀内无滞留，保证了物流的二度污染。 4、耐火结构：各个部位（球与阀体、中法兰、阀杆与阀体）设计成金属接触，满足耐火要求，符合API6FA、API607的规定。 5、卫生型活接式三通球阀接接部份采用进品数据加工的圆螺纹接头，便于拆装及清理。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Q624F/Q625F气动卫生型活接式三通球阀技术规范
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

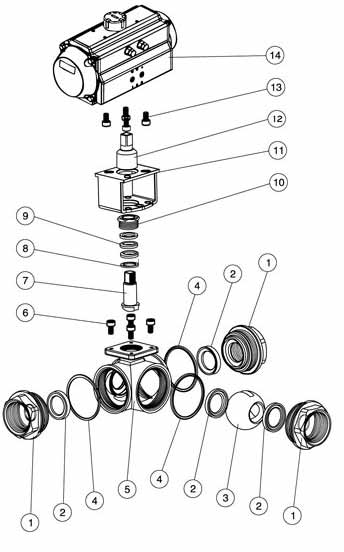

| 注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。 Q624F/Q625F气动卫生型活接式三通球阀主要部件材表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

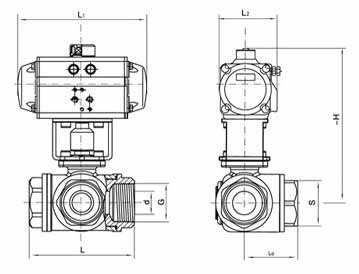

Q624F/Q625F气动卫生型活接式三通球阀主要外形和连接尺寸  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。 注：数据×××，× ××分别是气动执行器双作用式，单作用式(弹簧复位)。注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。 注：可选配控制附件： （1）单电控电磁阀（断电进常闭或常开）， （2）双电控电磁阀（开关式）， （3）阀位开关回讯器， （4）气源处理三联件。特殊使用环境（易燃易爆场合），可选防爆型。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
