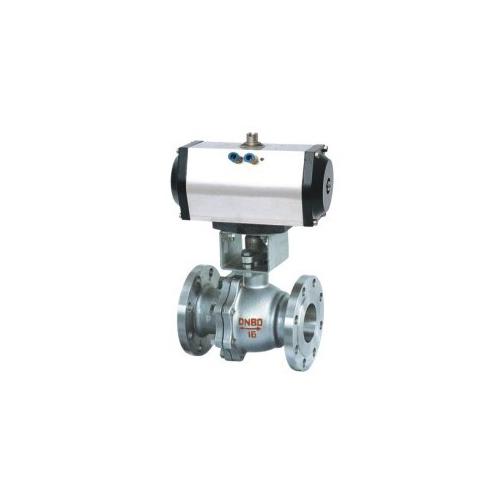

气动法兰铸钢球阀Q641F

---



  Q641F型气动法兰铸钢球阀系列产品是在法兰球阀上装置气动执行器、电磁阀、气源三联件等组件后，可实现远程自动控制的一种压缩空气驱动的自控球阀。适合于大规模集中控制的管路阀门，特别是阀门适用现场不适用电源等驱动源的场合。这种气动法兰球阀也可以加装手轮机构，通过锁定开关的可实现自动和手动的切换。根据工况需要客户根据实际工况需要选用单作用气动执行器和双作用执行器以实现不同的控制要求。

【产品特点】
 1、气动铸钢球阀是一种自控球阀，具备法兰球阀安装方便、流阻小等特点；
 2、气动执行器结构简单，安装方便，特别是小口径气动法兰球阀较电动法兰球阀价格优势明显；
 3、加装防爆电磁阀，可适用于防爆的场合；

 4、驱动是压缩空气，能源消耗低。

【执行标准】
  设计规范：API 6D  API 608  BS 5351  GB/T12237
  结构长度：ASME B16.10  GB/T 12221
  法兰连接：ASME B16.5  GB/T 9113

  试验与检验：GB/T 13927  API 598  API 6D

【主要外形尺寸】
PN1.6MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

 PN2.5MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

 PN4.0MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

 PN6.4MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250

 PN10MPa 主要连接尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	10	15	18	25	32	46	75	110	185	320

气动铸钢球阀技术参数：
制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。
气动铸钢球阀材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：螺纹、法兰、焊接、卡套、卡箍。
驱动方式：手动、气动、电动。

性能规范：

外形尺寸：

订购须知：

1、请在订货时提供详细口径规格、交货地地、交货时间。

2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。

3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。

安装
1)、铸钢球阀取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
5)、本类阀应安装在管道的水平方向或垂直方向。
6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
