上海宇行气动阀门厂
生产：气动执行器,气动球阀,气动蝶阀等气动阀门
座机：021-56052589 13761132321
官方网:www.shyuhang.com
www.china-yuhang.com
邮箱:yh45325@163.com
(1688产品网站待整理 详细请看官方网站产品）

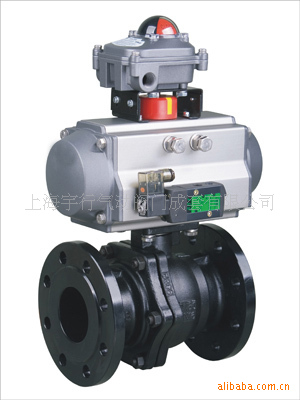

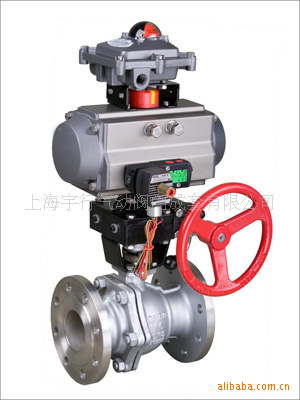

主题产品 气动球阀--款式--图片介绍

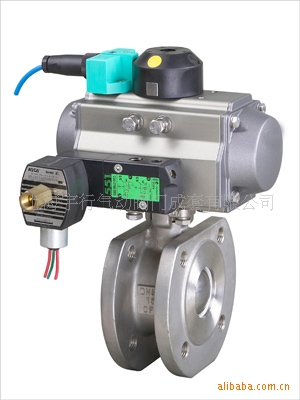

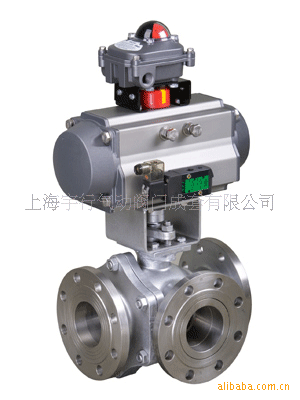

对夹式气动球阀 气动三通球阀
对夹式保温气动球阀 气动球阀

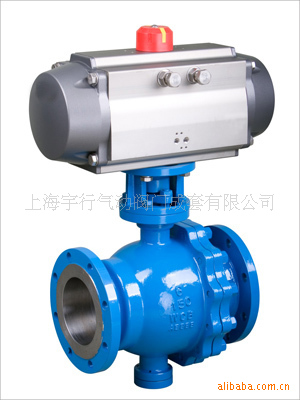

紧凑型气动球阀 固定式气动球阀

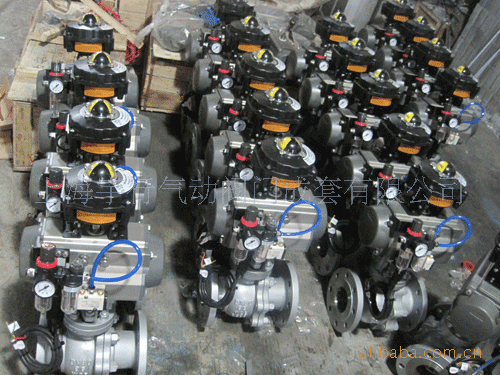

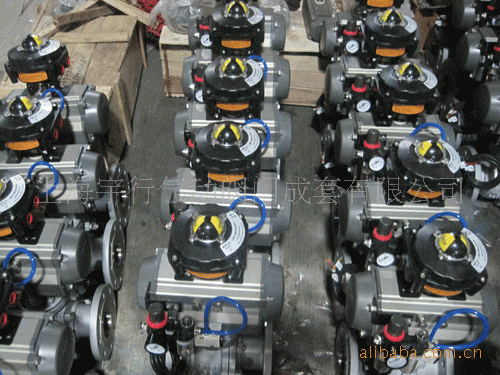

防爆气动铸钢球阀一批
| Q641- | 16 | - | C | 气动球阀 |
| 25 | P | |||
| 40 | R |
气动球阀特点及用途
该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
执行机构 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 附件的选项 根据不同控制和要求可选择下列附件： |
| 2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、检验主试验：JB/T 9092、API 598。 性能规范
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 试验压力 （Mpa） | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
阀体主要零件材料
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
| Q641F/H | 铸钢、不锈钢 | 不锈钢 | 聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
气动执行器主要部件材料
| 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
| QW系列 AT系列 | 铝合金型材（硬质阳极氧化） | 压铸铝合金（环氧树脂喷涂） | 压铸铝 | 钢（镀镍磷合金） | NBR | ABC | SUS304 |
| AW系列 | 铸钢（硬质阳极氧化） | 压铸铝 | 钢（镀镍磷合金） | NBR | ABC | SUS304 |
Q641F/H型气动球阀
主要外形尺寸 (单位；mm)
| DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
| 15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW01/AT50D |
| 20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW01/AT50D |
| 25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW01/AT63D |
| 32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW02/AT63D |
| 40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW02/AT75D |
| 50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW02/AT75D |
| 65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW03/AT88D |
| 80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW04/AT100D |
| 100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW04/AT115D |
| 125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW05/AT145D |
| 150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW06/AT160D |
| 200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
| 250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
| 300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构
