AW大扭矩执行器,双作用单作用气动执行器

  • 含配件AW双作用执行器产品概述含配件AW双作用执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低磨擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等。一、AW/AWS型气动执行器的主要特点 1、AW气动执行器分为双作用式和单作用式(弹簧复位),两...
  • 产品详情


含配件AW双作用执行器产品概述

含配件AW双作用执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低磨擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等。



一、AW/AWS型气动执行器的主要特点



       1AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体。满足各种大口径900角行程类阀门的需求。

       2、输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,具有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。







二、标准参数

  基本设计

   气动双气缸双活塞拔叉式传动机构
  回转角度   双作用式0~90° 单作用式0~90°

  从两端可调节角度-5°~ +5°

  工作环境温度  -20°~ +90°
  气源压力

  双作用:0.30.8MPa(最大1.0MPa)/单作用:0.40.8MPa

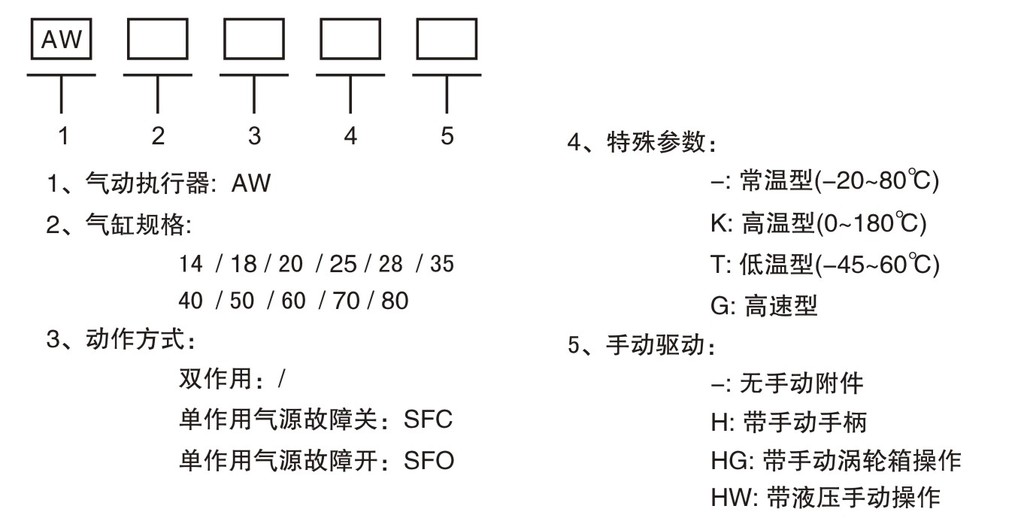

二、型号编制



AW大扭矩执行器,双作用单作用气动执行器(图1)



三、AW双作用气动执行器输出扭矩表                                             单位:N • M

型号规格

气源气压(MPa)

0.3

0.4

0.5

0.6

0.7

0.8

AW14

437

583

729

875

1021

1167

AW18

875

1167

1458

1750

2042

2334

AW20

1767

2356

2945

3534

4123

4712

AW25

3191

4255

5319

6383

7447

8511

AW28

4502

6003

7504

9005

10506

12007

AW35

8360

11147

13933

16720

19507

22294

AW40

11011

14681

18351

22022

25692

29362

AW50

20790

27720

34650

41580

48510

55440

AW60

30120

40160

50201

60241

70281

80321

AW70

50136

66848

83560

100272

116984

133696

AW80

65686

87582

109478

131373

153269

175165

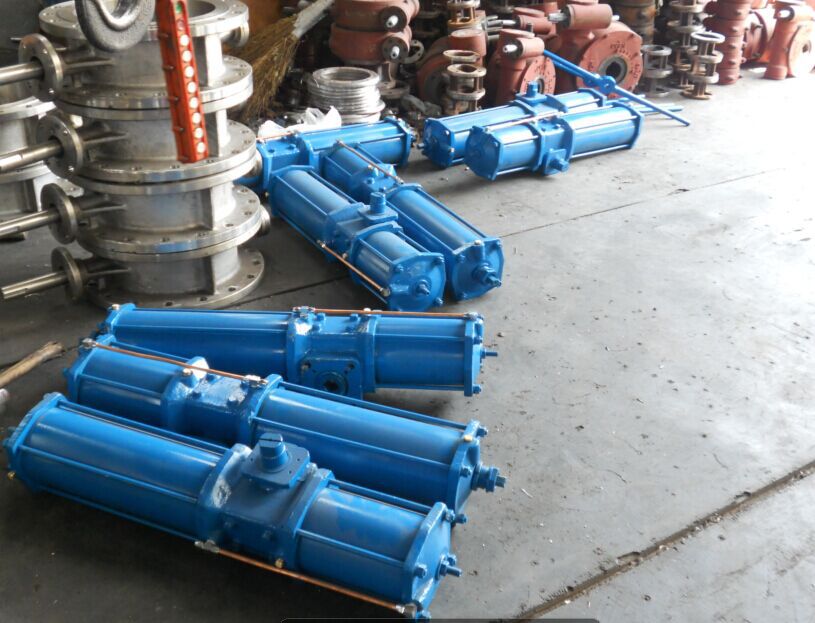

气动执行器5

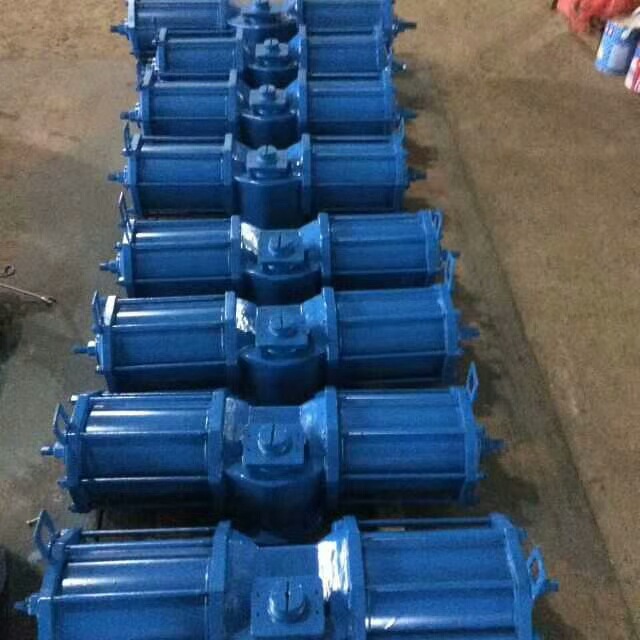

AW气动头


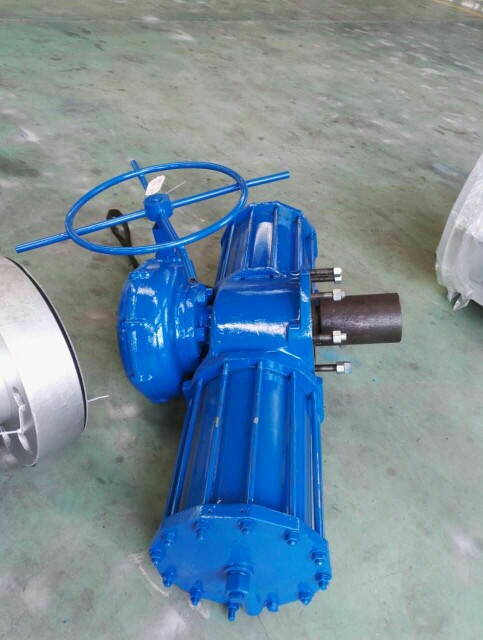

mmexport1506252186427

2f3c8bca9a136d1

2833bca3f66709a37a496b82437069

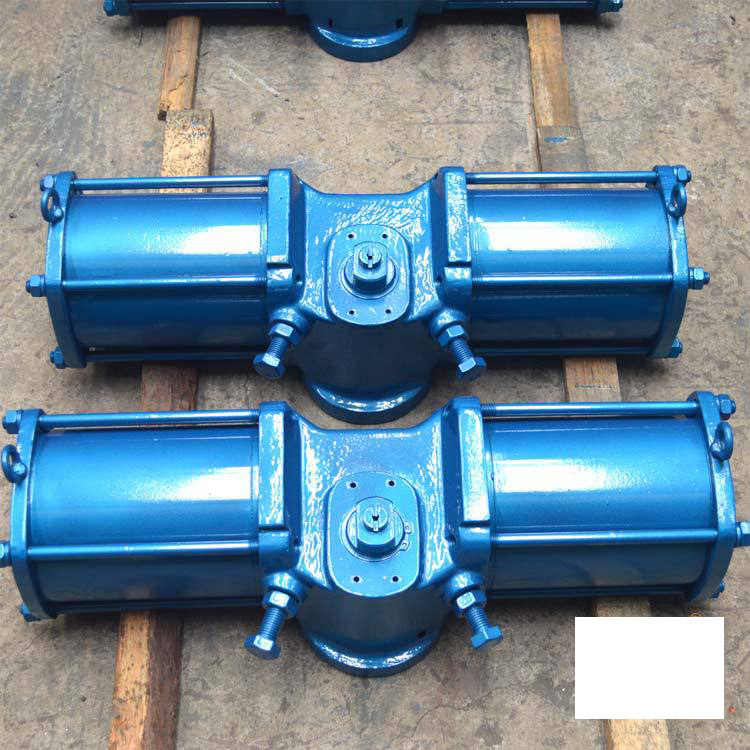

单作用AW执行器

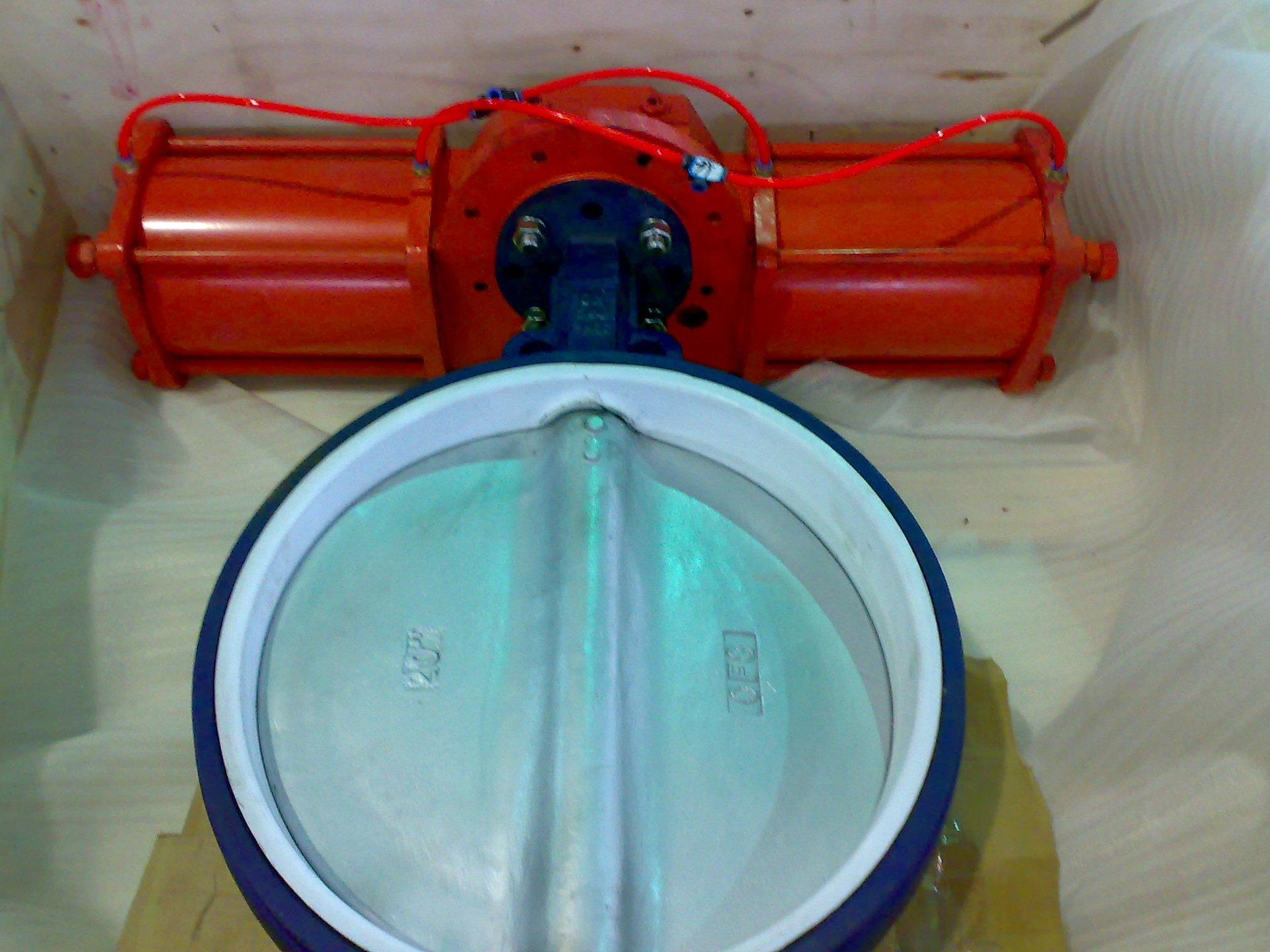

AW执行器配蝶阀


AW气动执行器产品详情:

AW气动执行器气动装置适用与90℃回转(1/4转)的阀门。如球阀、蝶阀、旋塞阀等。

本产品设计制造采用JIS标准,与阀门俩界部采用国际标准ISO5211。
本公司驱动装置批量生产、性能优良、质量稳定。配备多种操作附件,配置和路。可广泛用于各种、装置及生产管线远距离操作、控制阀让.



标准参数:

基本设计

气动双气缸双活塞拔叉式传动机构;
型号AWxx=双作用式;
型号AWxxS=单作用式(弹簧复位)。

回转角度

双作用式=90°;
单作用式=90°;
从两端可调节角度-5O°+5O°。

工作环境温度

-20°C—90°C。

气源压力

0.4-0.7Mpa(最大1.0Mpa)。

双作用式输出扭矩                          单位N.m

型号规格

气源压力( Mpa )

0.3

0.4

0.5

0.6

0.7

AW13

515

620

770

930

1080

AW17

950

1270

1590

1910

2230

AW20

2150

2870

3580

4300

5020

AW25

3360

4480

5600

6720

7850

Aw28

5150

6860

8580

10300

12020

AW35

10120

13500

16870

20250

23620

AW40

13220

17630

22040

26450

30860

AW50

22460

29950

37440

44930

52420

AW60

47300

63070

78840

94610

110380

单作用式输出扭矩

                         单位N.m

型号规格

弹簧扭矩

气源压力(Mpa)

0.4

0.5

0.6

最小

最大

最小

最大

最小

最大

最小

最大

AW13S

230

430

185

340

340

545

490

700

AW17S

330

670

600

930

920

1290

1230

1573

AW20S

1190

1980

880

1670

1600

2390

2320

3110

AW25S

1600

2510

1970

2280

3090

4000

4210

5120

Aw28S

2900

5610

2250

3960

2970

5685

4680

7400

AW35S

5520

10740

2760

7970

6130

11340

9510

14720

AW40S

8770

1614

3480

8860

5900

13260

10300

17670

AW50S

13110

27490

6370

20750

14840

29220

23310

37700
