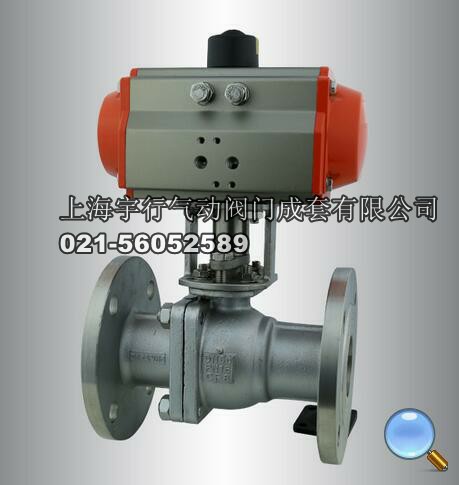

气动低平台国标法兰球阀Q641F-16C,气动带手轮机构球阀,气动O型球阀

 气动低平台国标法兰球阀Q641F-16C,气动带手轮机构球阀

备注：其他特殊密封材质和特殊温度可根据客户要求设计选型
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造


1.气动执行器：采用新型AT系列气动执行器，其结构获得国家实用新型**有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，采用拨叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；详细参数请参考本公司AT系列和AW系列执行器样本。

2.壳体结构：球阀的阀体根据需要及实际工况条件的不同壳设计为铸造结构、锻造结构及全焊接结构三种形式，其中全焊接结构的球阀主要适用于埋地使用。

3.独特的阀座密封结构：浮动式球阀采用唇形弹性密封圈结构设计，其结构获得国家使用新型**更能保证密封的可靠性及，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材质。
固定式球阀根据压力大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材质。

4.阻塞与排泄：当阀门处于关闭状态时，上下流侧的阀座是液体阻断，阀体中腔的积滞物可以通过排泄装置进行排泄。

5.自动泄压结构：当中腔压力出现异常升高现象时，中腔介质能依靠本身的推理推动阀座而自动泄压，从而确保阀体的安全。

6.阀杆的可靠密封：阀杆采用有倒密封的下装式结构，倒密封的密封力随介质压力的增大而增大，故能确保阀杆的可靠密封，而且，当阀
门异常升压时，阀杆不会喷出。

7.防火结构：根据工况及用户的需要，球阀可以设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定，一旦发生火灾而使软密封圈烧损时，球阀的防火结构可阻止介质的大量泄漏，防止火灾进一步扩大。

8.防静电结构：当操作阀门时，由于球体和阀座之间的摩擦，会产生静电电荷并积聚在球体上，为防止产生静电火花，特在阀门上设置防静电导出装置，将积聚在球体上的电荷导出。

9.全通径结构及缩径结构：为满足不同客户的不同需要，欧德隆公司球阀产品有全通径及全缩径两种系列。全通径球阀的通道内径与管道内径一致，便于管理清扫，而缩径系列球阀的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右，故缩径系列球阀的应用前景较为广泛。

结构特点：

系列气动球阀广泛适用于工业气源、油品、工业、冶金、造纸、电能、工业、印染、生科制药、日用工业，食品材料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化仪表配套使用。

产品特点：

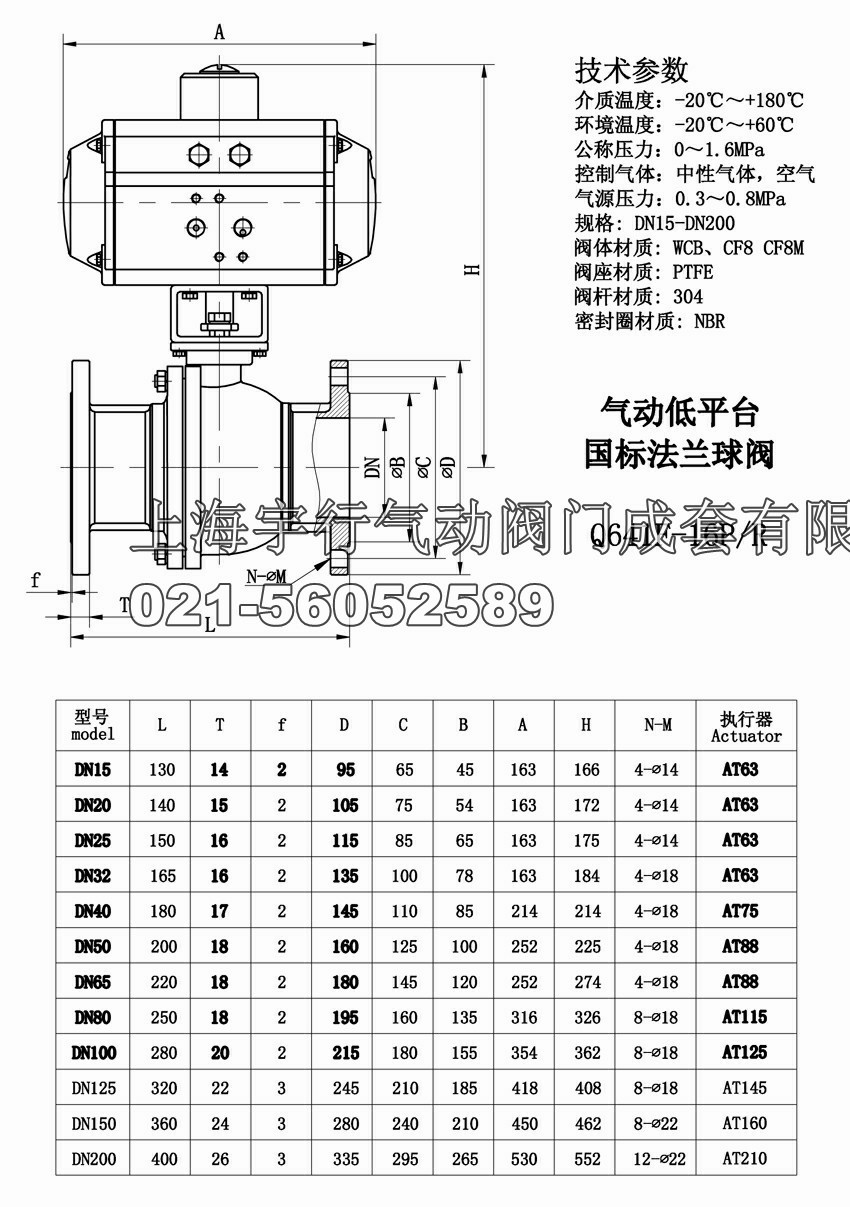

主要连接尺寸：
