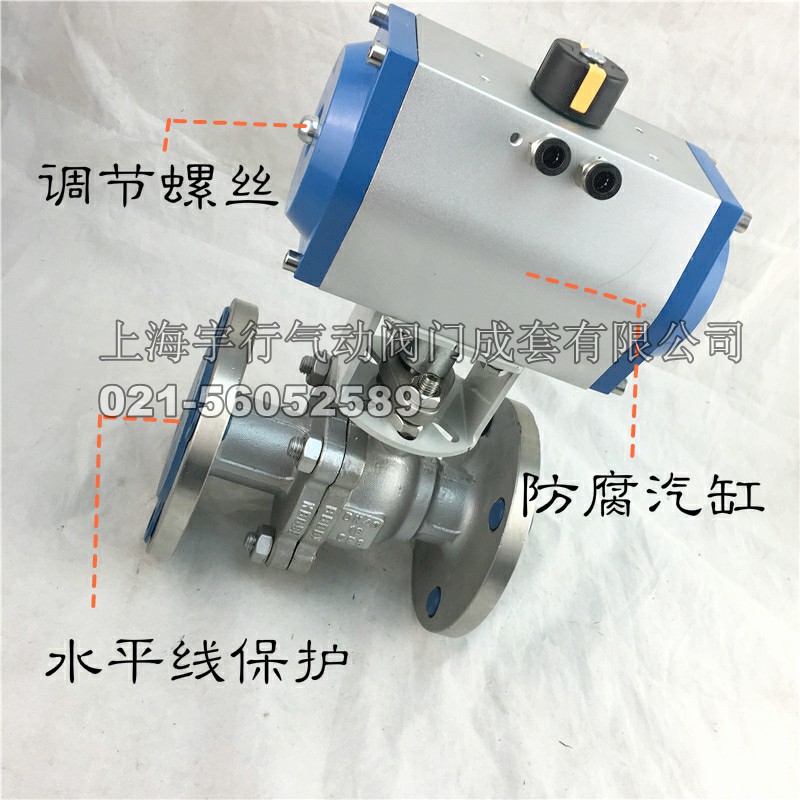

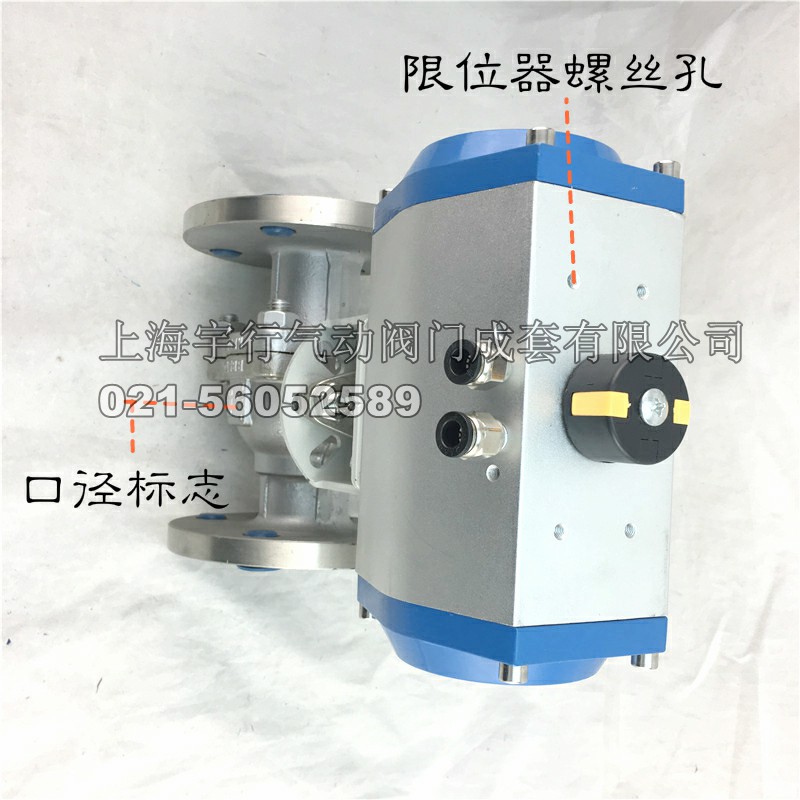

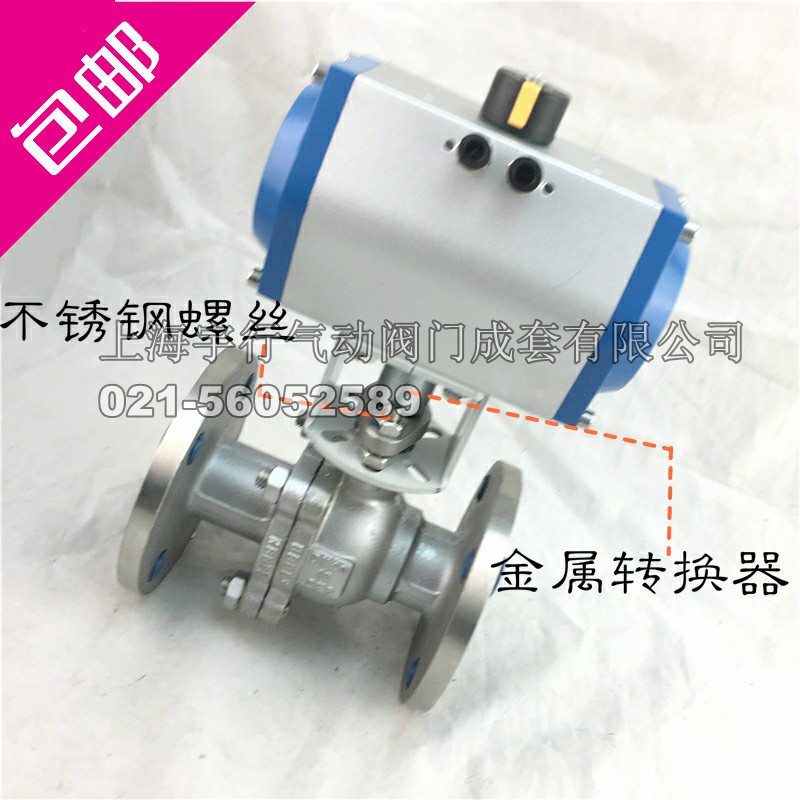

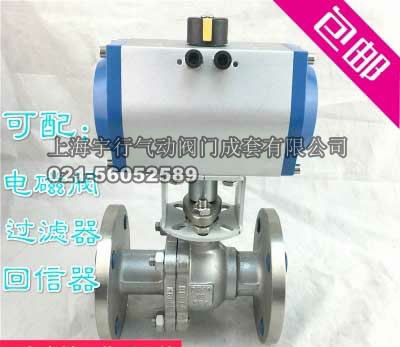

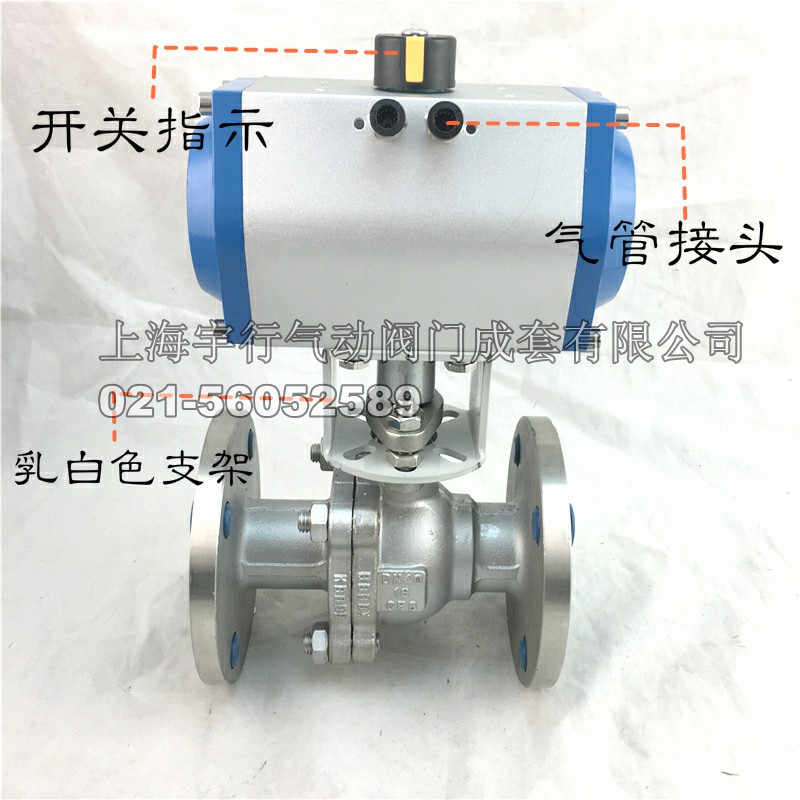

一、气动不锈钢球阀概述
气动o型切断球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于能源、工业、冶金、轻工、造纸、电站、制冷等工作领域。
二、气动不锈钢球阀结构尺寸图
三、气动不锈钢球阀技术参数和性能
| GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～200mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 球墨铸铁、碳钢、304/316/316L不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | 304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE、PPL、金属密封 | |
| 动作范围 | 0～90°±5° | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 适用介质 | 水、能源、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 阀位信号 | ***：4～20mA/回信器：全开全关信号 | 特 点 | 连线简单，结构紧凑、阻力小、动作稳定 |
| 公称通径DN | L | L1 | H | D | D1 | 执行器型号 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 仅供参考 |
| 15 | 130 | 140 | 182 | 95 | 65 | ATD-50 |
| 20 | 140 | 140 | 186 | 105 | 75 | ATD-50 |
| 25 | 150 | 158 | 208 | 115 | 86 | ATD-63 |
| 32 | 165 | 158 | 212 | 136 | 100 | ATD-63 |
| 40 | 180 | 210 | 269 | 146 | 110 | ATD-75 |
| 50 | 200 | 248 | 295 | 160 | 125 | ATD-88 |
| 65 | 220 | 248 | 306 | 180 | 145 | ATD-88 |
| 80 | 250 | 268 | 329 | 195 | 160 | ATD-100 |
| 100 | 280 | 345 | 384 | 215/230 | 180/190 | ATD-125 |
| 125 | 320 | 410 | 420 | 245/270 | 210/220 | ATD-145 |
| 150 | 360 | 438 | 440 | 280/300 | 240/250 | ATD-160 |
| 200 | 400 | 487 | 506 | 335/360 | 295/310 | ATD-190 |
