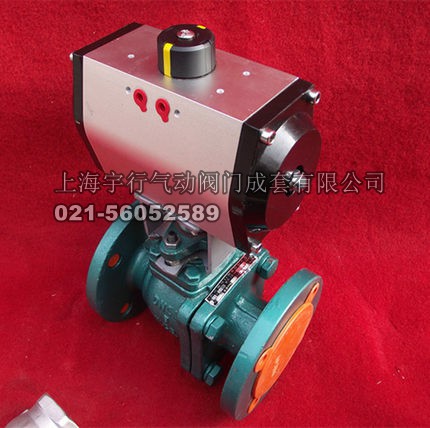

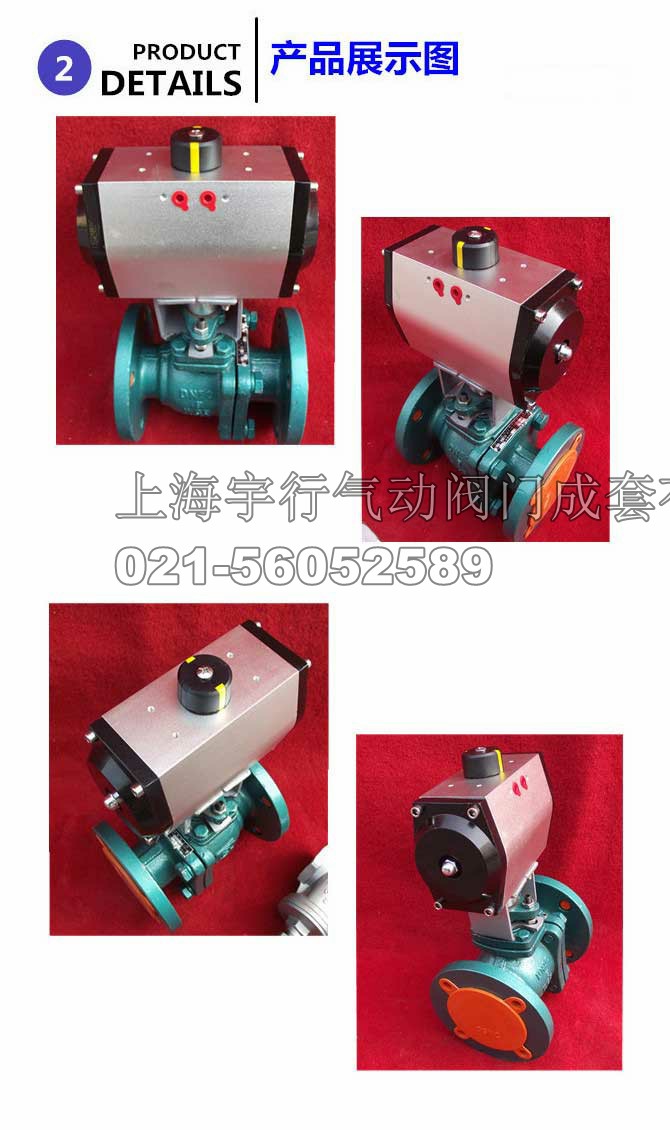

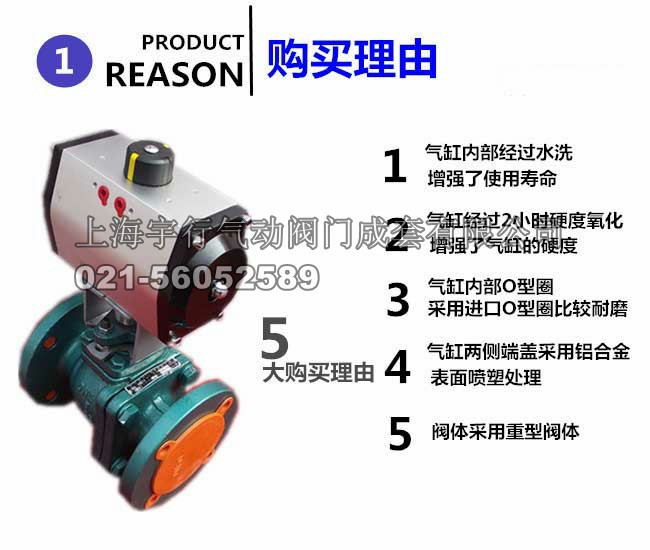

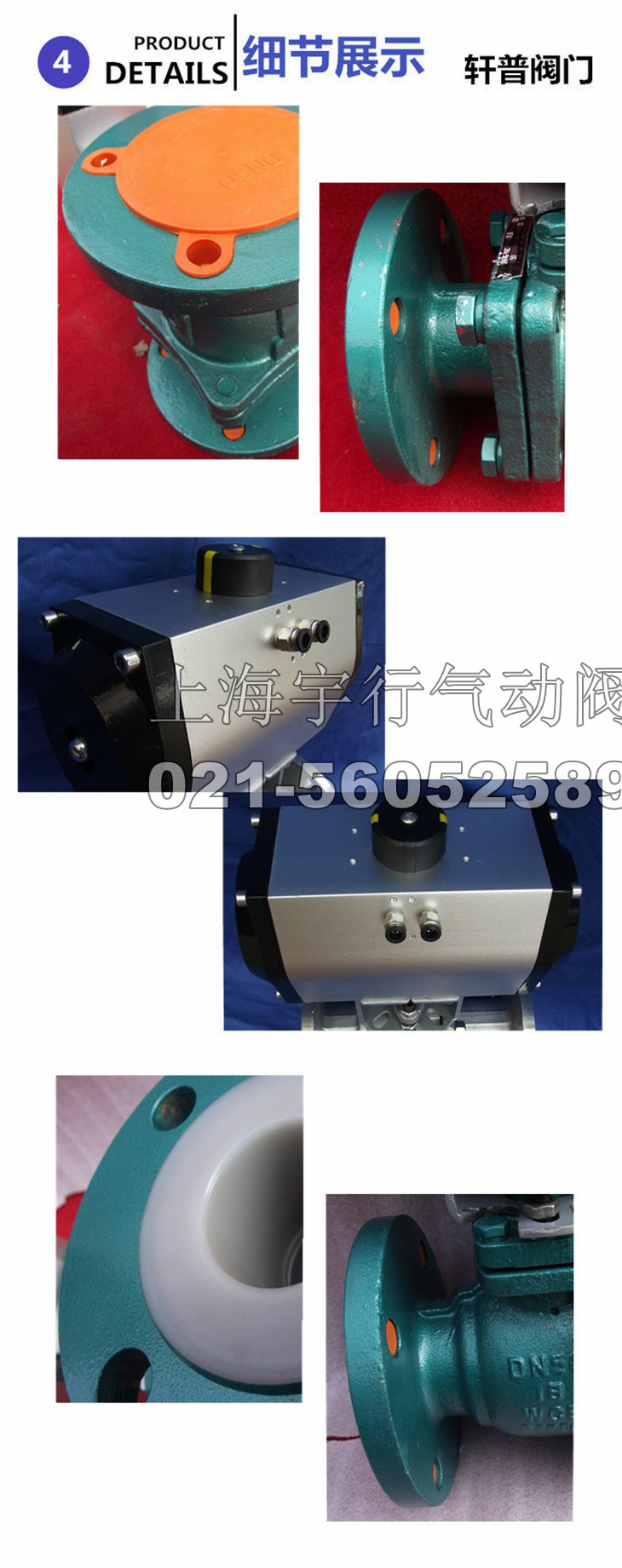

气动衬四氟法兰球阀
Q641F46气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和 低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工 作。 全通径阀门提供*大的流量，并可用于扫线清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
设计标准：GB12237-89 SNV 企标
结构长度：GB12221-89 JB1686
法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5
公称压力：1.0、1.6、2.5MPa 150Lb
检验试验：JB/T9092-99，电火花检测
驱
禹进公司生产的"上禹"牌Q641F46气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于能源、工业、染化、制酸制碱等行业，是目前防腐阀门设备*理想的选择之一。气动衬四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
PREFIX = V | |
气动衬氟球阀 | 气动衬四氟球阀 |
公称通径DN(mm) | 15～300 | 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
公称压力(MPa) | PN1.0、1.6 MPa | 供气压力 | 0.4～0.7MPa |
阀体形式 | 两段式阀体(浮动球体、固定球体) | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
连接形式 | 法兰式 | 环境温度 | -30～+70℃ |
阀芯形式 | "O"型球形阀芯 | 作用形式 | 单作用执行机构、双作用执行机构 |
密封填料 | 聚四氟乙烯(PTFE) | 可配附件 | ***、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
流量特性 | 近似快开型 | 新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，**可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 | |
动作范围 | 0～90° | ||
泄量Q | 软密封：零泄漏 | ||
适用温度 | PTFE≤180℃ | ||
基本误差 | 带***：小于全行程的±2% | ||
死区 | 带***：小于全行程的2% | ||
可调范围 | 250：1 | ||
配置执行机构 | GT、AT、ST、AW系列单双作用气动执行器 | ||
控制方式 | 开关两位控制、4-20mA模拟量控制 | ||
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 | JB/T 9092、API 598、GB/T13927 |
零件名称 | 材料 | |||
阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
阀座密封圈 | PTFE、碳素纤维＋PTFE | |||
密封填料 | V型聚四氟乙烯填料 | |||
(1)阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
动方式：手动、蜗轮、气动、电动。
气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使气动衬氟球阀具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和 低操作扭矩。气动衬氟球阀可作开关或调节之用，气动衬氟球阀适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工 作。 全通径阀门提供*大的流量，并可用于扫线清洗或隔离输送的管道。
气动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，特别是气动衬氟球阀具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
设计标准：GB12237-89 SNV 企标
结构长度：GB12221-89 JB1686
法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5
公称压力：1.0、1.6、2.5MPa 150Lb
检验试验：JB/T9092-99，电火花检测
驱动方式：手动、蜗轮、气动、电动。

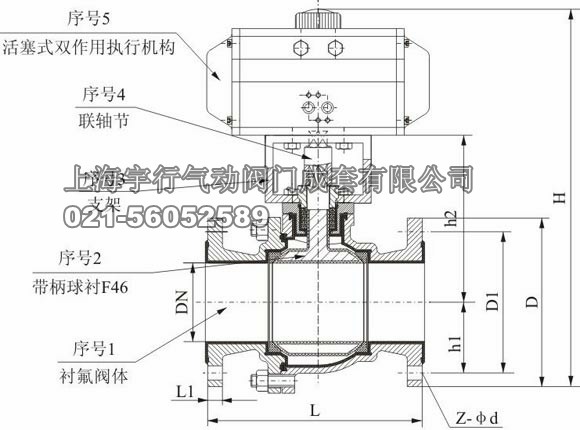

| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | f | n-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |

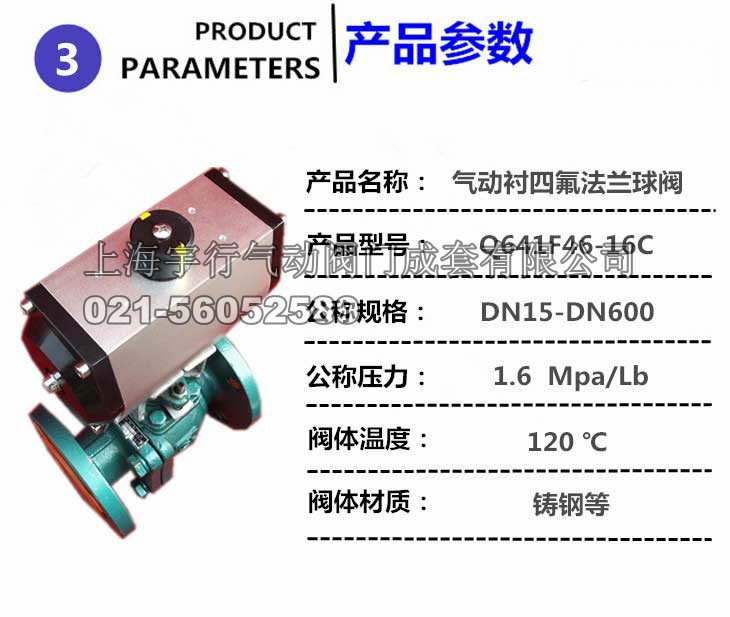

主要技术参数
阀体及内件
阀体形式 | 两段式铸造阀体(内衬四氟) |
公称通径 | DN15～DN400 |
公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法兰标准 | GB、JB、HG、JIS、ANSI、DIN |
连接形式 | 法兰式 |
压盖型式 | 螺栓压紧式 |
适用温度 | -40～+180℃ |
球体形式 | "O"型全衬氟球体 |
流量特性 | 近似快开特性 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
执行机构

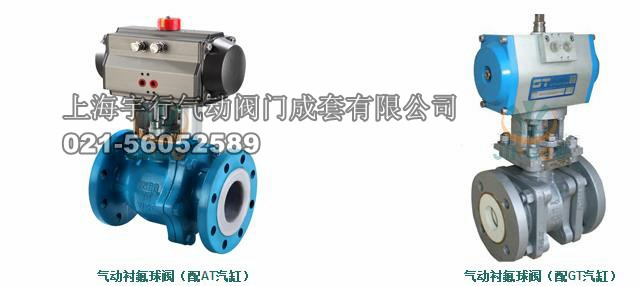

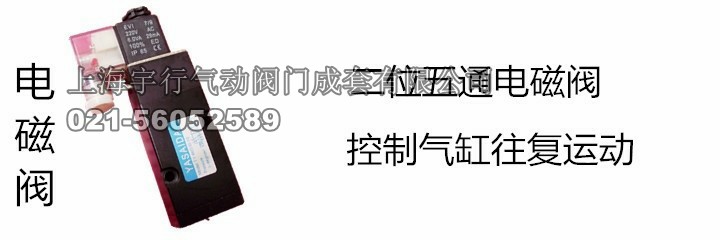

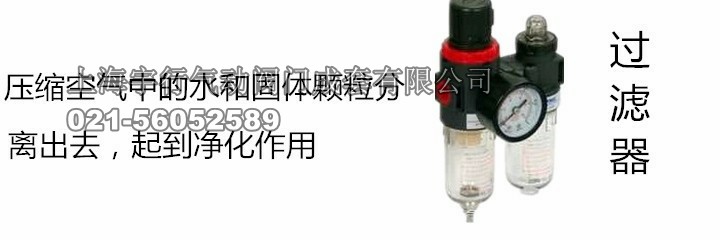

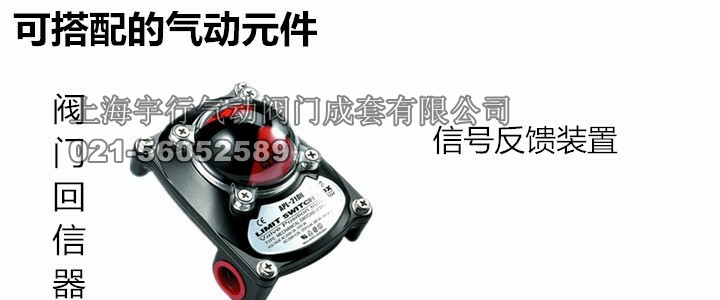

执行器型号 | GT、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20～+90℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
可配附件 | ***、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要零件材料
阀体 | 铸铁、铸钢、不锈钢 |
阀芯 | 不锈钢+聚四氟依稀(F46) |
阀座 | 聚四氟依稀(F46) |
阀杆 | 2Cr13 |
填料 | 柔性石墨、聚四氟依稀 |
支架 | 铸铁、铸钢、不锈钢 |
联轴器 | 25、35、45 |
主要性能指标
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0～90° | |||||||||||||
泄量Q | 软密封VI级 | |||||||||||||
基本误差 | 带***：小于全行程的±2% | |||||||||||||
回差 | 带***：小于全行程的2% | |||||||||||||
主要性能规范
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
气密试验 | 0.4～0.7MPa | |||||||||
Q641F46气动衬氟球阀|耐腐蚀球阀
一、气动衬氟球阀阀门概述
Q641F46气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供*大的流量，并可用于扫线清洗或隔离输送的管道。
产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
Q641F4气动衬氟球阀概述
