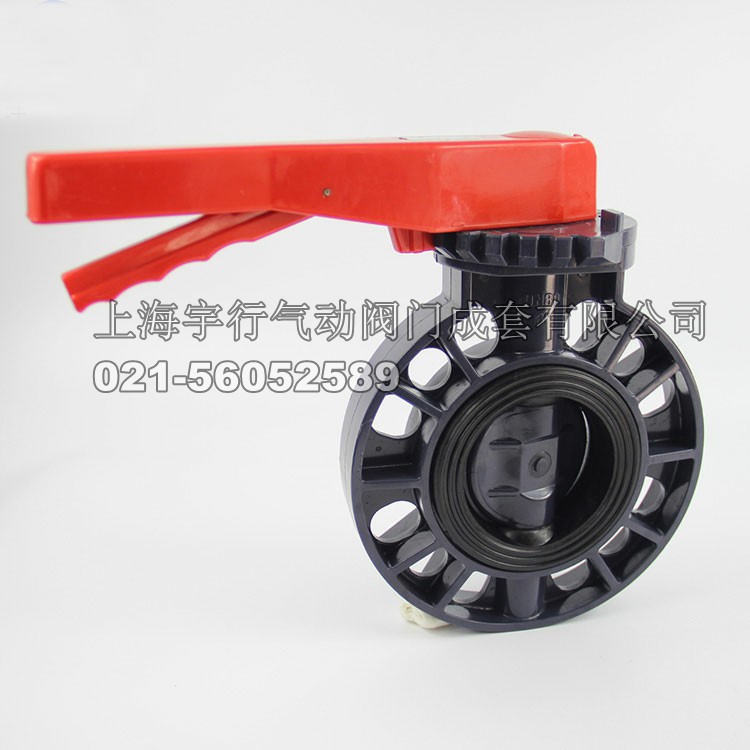

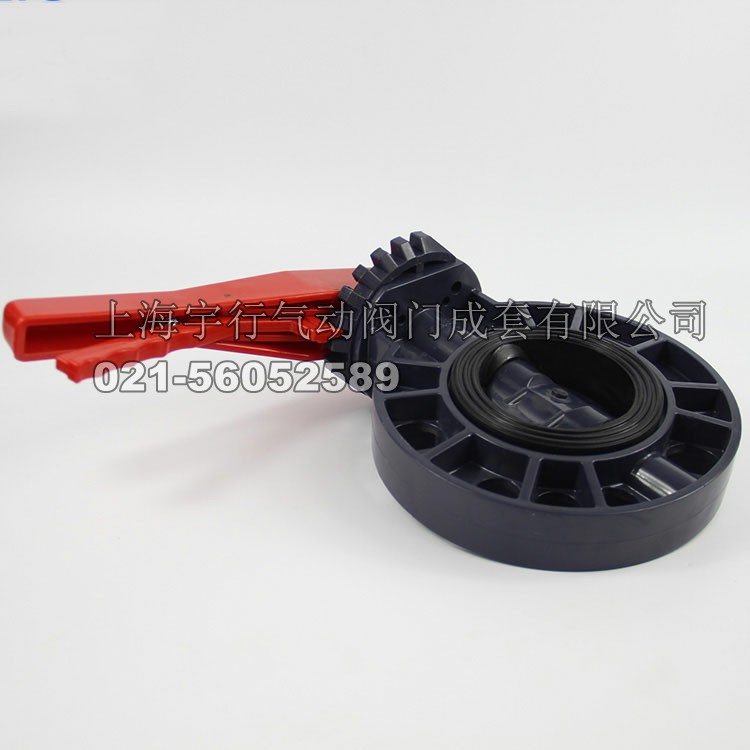

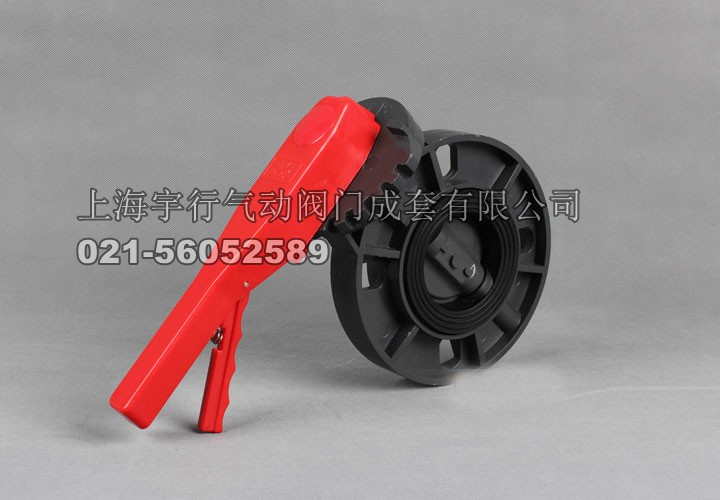

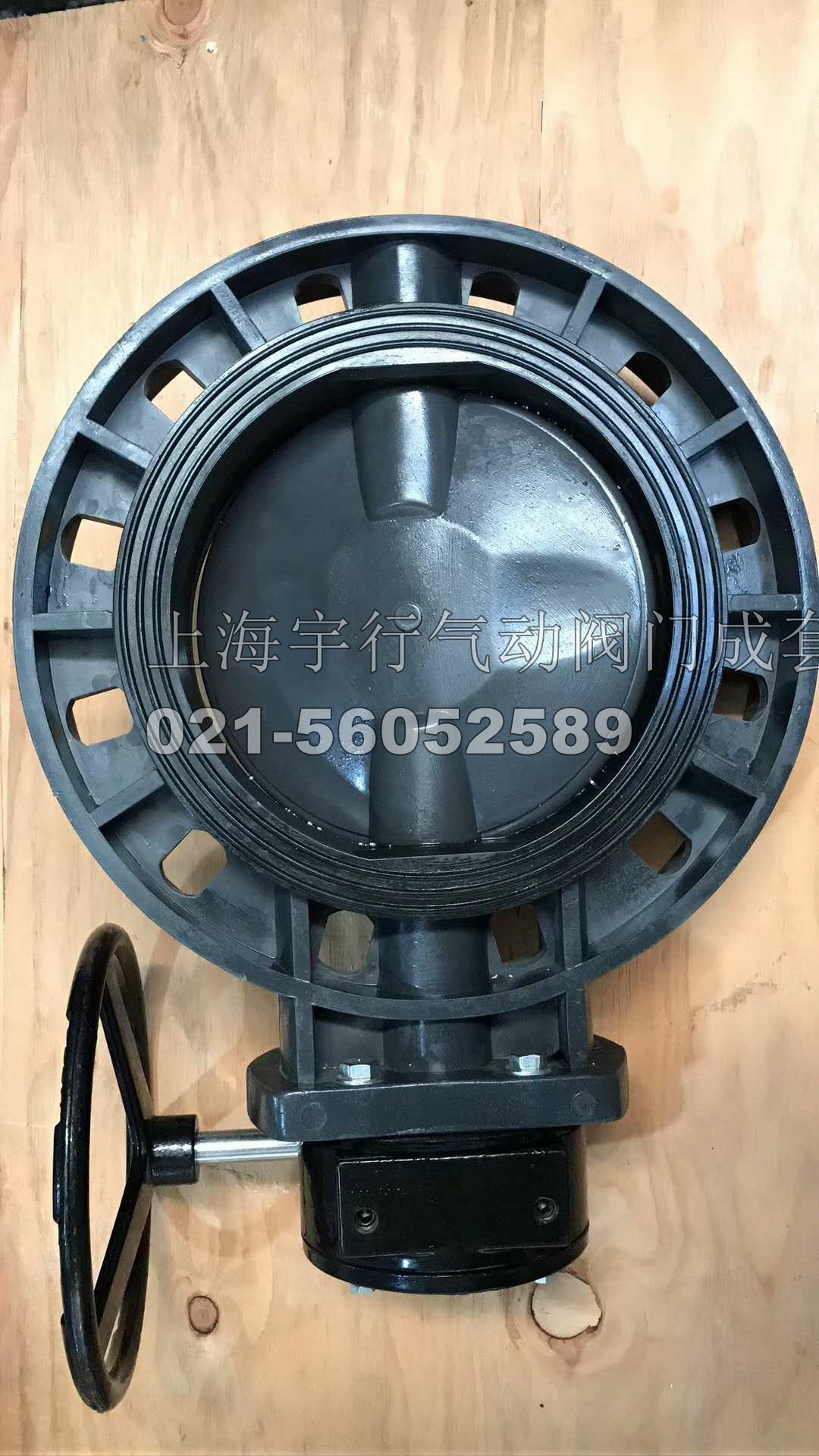

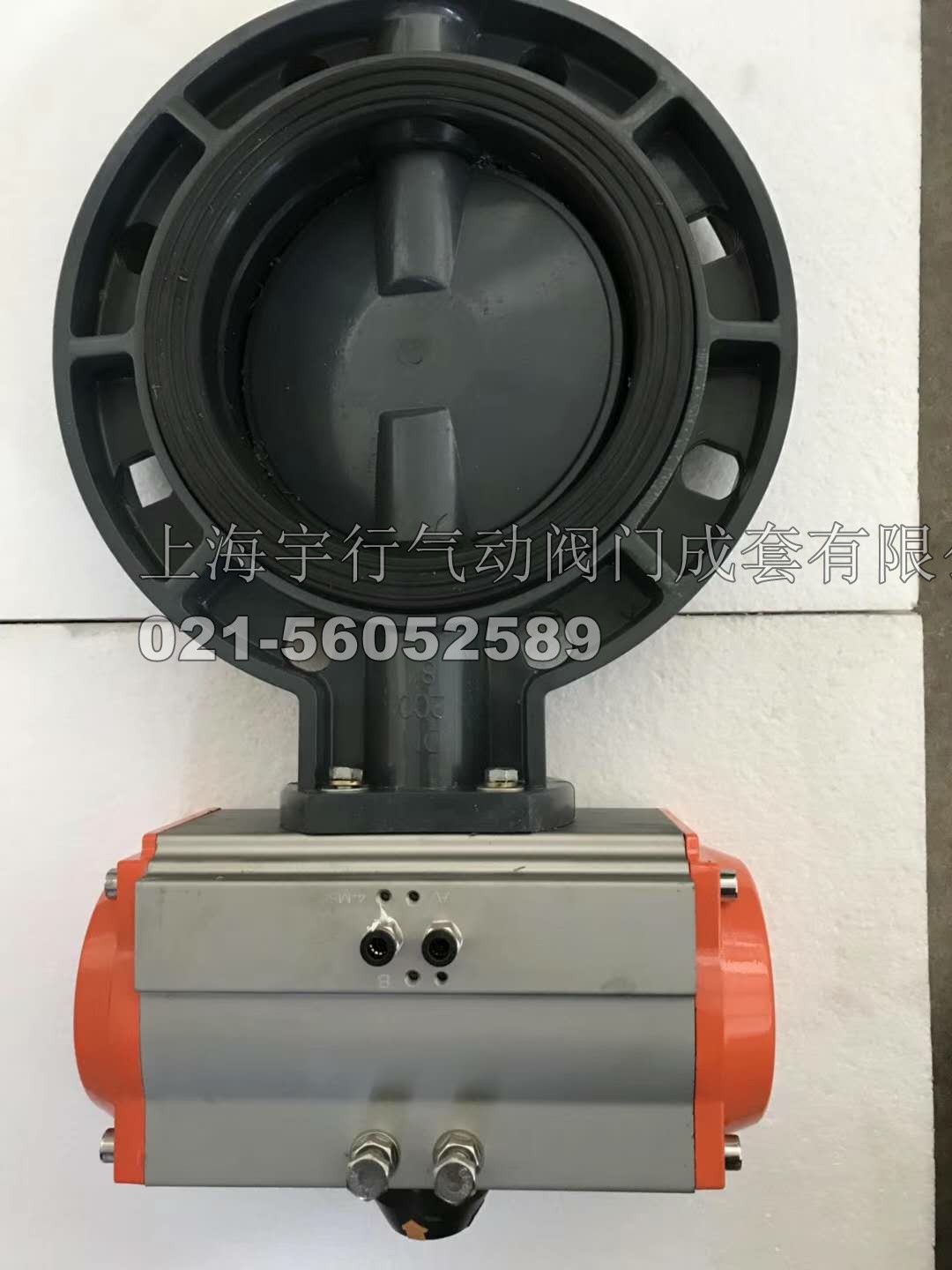

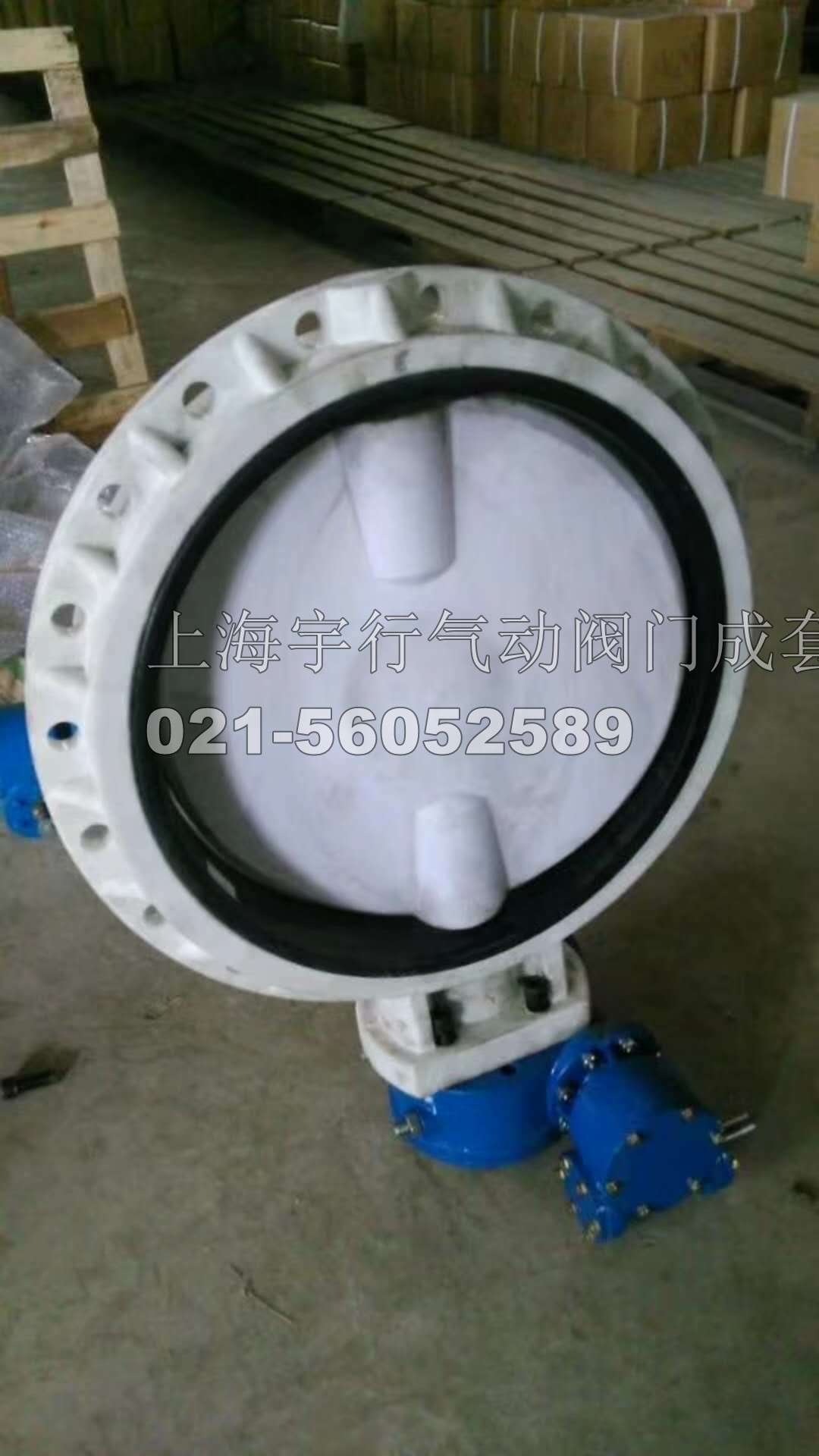

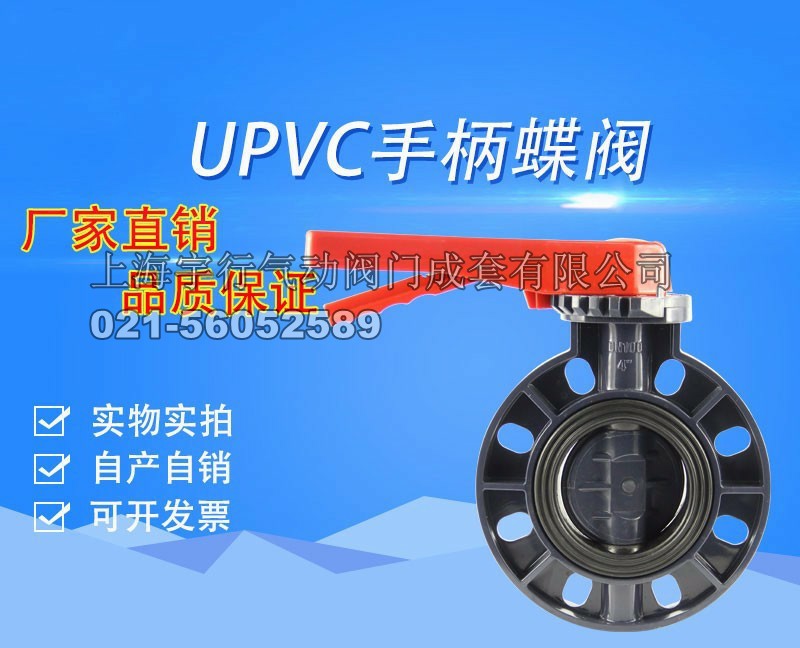

一、D71X-10U UPVC手柄式蝶阀产品概述
D71X-10U UPVC手轮式蝶阀阀体重量轻、耐腐蚀性强，外型结构紧凑美观，本体重量轻容易安装，应用范围广，材质卫生无毒，耐磨损、容易拆卸，维护简单易行，适用流体：水、空气、油类、腐蚀性化学液体等。
二、D71X-10U UPVC手柄式蝶阀零件装配表
NO | 名称 | 材质 |
1 | 阀体 | UPVC |
2 | 阀瓣 | UPVC |
3 | 阀杆 | 1Cr18Ni9Ti 45# |
4 | 阀座 | EPDM |
5 | O型圈 | EPDM |
6 | 手柄 | ABS |
7 | 螺母 | UPVC |
8 | 定位板 | 1Cr18Ni9Ti |
三、D71X-10U UPVC手柄式蝶阀主要外形连接尺寸、工作压力和重量表
DN | D1 | D2 | D3 | L1 | H | H1 | H2 | n-￠ | 工作压力（Mpa) | 重量=Kg/台 | |||
HG | JIS | DIN | ANSI | UPVC | |||||||||
25 | 35 | 85 | 90 | 85 | 80 | 125 | 185 | 37 | 72 | 60 | 4-17 | 0.7 | 1.0 |
32 | 35 | 100 | 125 | 185 | 37 | 72 | 60 | 4-17 | 0.7 | 1.0 | |||
40 | 47 | 110 | 105 | 110 | 98.5 | 150 | 200 | 38 | 86 | 70 | 4-18 | 0.7 | 1.3 |
50 | 56 | 125 | 120 | 125 | 120 | 160 | 200 | 40 | 86 | 70 | 4-18 | 0.7 | 1.5 |
65 | 71 | 145 | 145 | 145 | 140 | 185 | 220 | 45 | 100 | 70 | 4-18 | 0.7 | 1.8 |
80 | 85 | 160 | 150 | 160 | 152 | 195 | 280 | 46 | 105 | 85 | 8-18 | 0.7 | 2.5 |
100 | 105 | 180 | 175 | 180 | 190 | 215 | 280 | 55 | 118 | 85 | 8-18 | 0.6 | 4.4 |
125 | 131 | 210 | 210 | 210 | 216 | 250 | 300 | 62 | 163 | 93 | 8-18 | 0.5 | 5.2 |
150 | 152 | 240 | 240 | 240 | 240. | 285 | 300 | 67 | 176 | 93 | 8-22 | 0.5 | 6.1 |
注：①试验压力与工作压力在23 °C正负2 °C时数值。
②使用温度-14 °C~70 °C。
③本蝶阀系列法兰孔径按GB2555-81，1.0Mpa标准；也可按用户要求按JIS、DIN、ANSI标准进行制作。
④D71X-6F阀瓣为PVDF，密封为FPM；D71X-6S阀体、阀瓣均为FRPP，密封为EPQM。

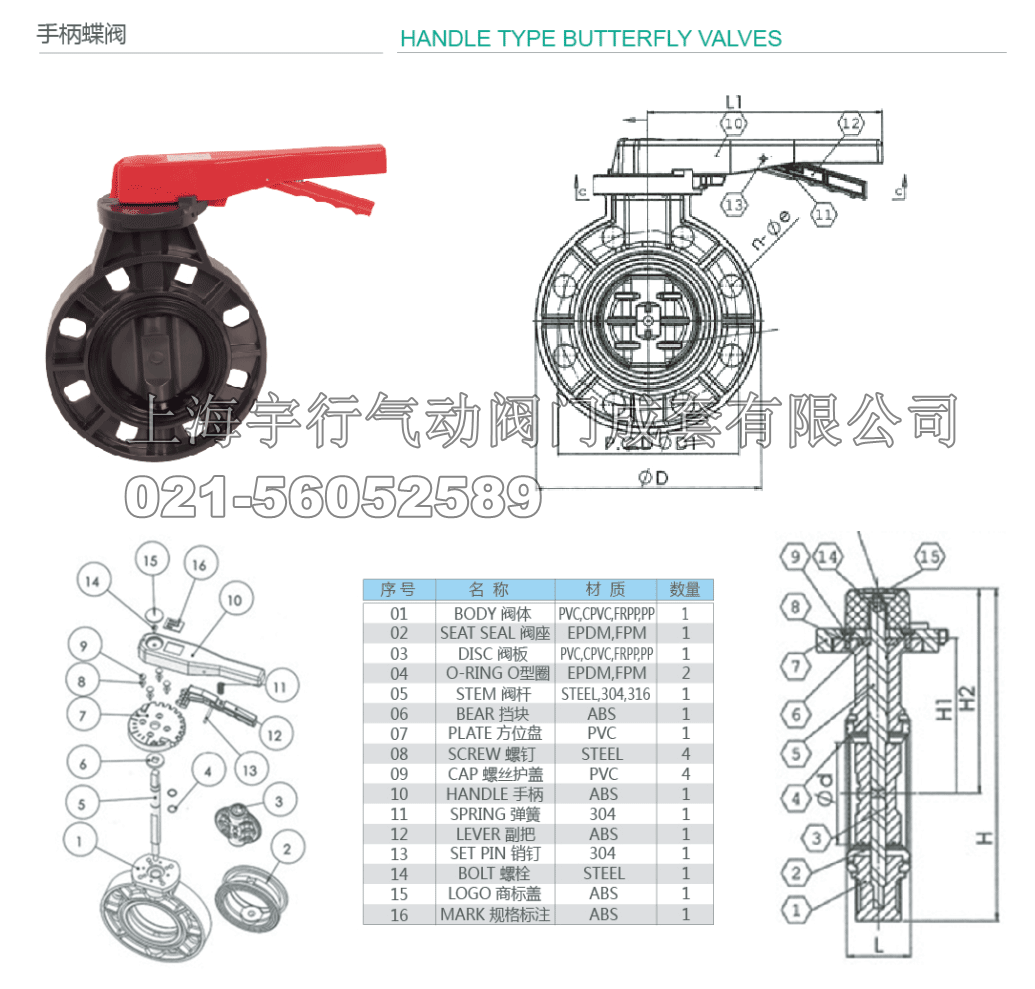

四、D71X-10U UPVC手柄式蝶阀主要结构图
塑料原材料名称及适用温度
UPVC 硬聚氯乙烯 温度-10 °C~70 °C
CPVC 氯化聚氯乙烯 温度-40 °C~95 °C
RPP 增强聚丙稀 温度-20 °C~90 °C
PVDF 聚偏二氟乙烯 温度-40 °C~140 °C
