气动调节阀工作原理图

气动调节阀工作原理图

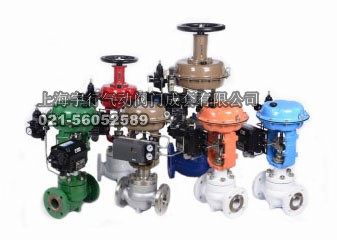

气动调节阀就是指以气源作为动力，以气缸为执行器，4~20mA信号作为驱动信号，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，使阀门呈线性或等百分流量特性做调节动作，从而达到对管道介质的流量、压力、温度等各种工艺参数开关量或比例式调节。

气动调节阀具有控制简单，反应快速，且本质安全等优点，并且使用在易燃易爆的场合时，不需要另外再采取防爆措施。

气动调节阀工作原理：

气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

气动调节阀作用方式：

气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。顾通常我们称气开型调节阀为故障关闭型阀门。

气关型（常开型）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。
