气动执行器在PLC控制系统中的工作原理

气动执行器在PLC控制系统中的工作原理

       工作原理: 利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载(阀门)所需旋转扭矩的要求，可调整气缸组合数目，带动负载(阀门)工作。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，电动阀门两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机器的工作原理。


      由PC机通过RS-232串口通讯连接OMRON的PLC，对PLC进行编程和监控。PLC的I/O模块分别接入输入、输出信号，其中输入模块连接到阀门上的两个位置传感器，通过PLC的输入模块ID211的指示灯亮的先后顺序来显示阀门的开关状态。输入模块接收两路阀门检测脉冲输入，即脉冲A与脉冲B。在运行状态下，脉冲A输入时指示灯A亮，脉冲B输入时指示灯B亮。输入顺序为AB，表示开阀。输入顺序为BA表示关阀。阀门检测脉冲A和B信号必须部分叠加，否则不能正常检测阀门开度。

     通过PLC的输出模块OC225控制两个继电器，继电器具有两组常开常闭输出触点，1组为开阀输出触点，1组为关阀输出触点。开阀时，当阀门开度大于或等于所设阀门限位值时开阀输出触点动作，阀门开度小于所设阀门限位值时开阀输出触点动作，发明开度小于所设阀门限位值时开阀输出触点复位。关阀时，当电动球阀阀门关到零位且21s内无脉冲输入时关阀输出触点动作；若21s内有脉冲输入，则延时21s关阀输出触点动作。通过继电器的吸合来控制两个电磁阀的开关，电磁阀打开后，便可以控制气动执行器使得阀门做相应的开阀或关阀动作。同时接近传感器把阀门的开关情况再传送到PLC中，并同要求的阀门开度作比较，直到符合要求为止。

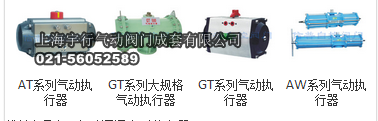

AT气动执行器、GT气动执行器、AW气动执行器
