电动执行机构、阀门控制器接线图

电动阀门接线方式是根据不同的使用要求以及现场工况不同所分类的，不同功能的电动执行器所采用的接线方式也都是不尽相同。用户应当对接线方面的相关知识有所了解，以免出现不必要的故障发生，一方面导致整个电路短路故障；另一方面，可能会导致机器等烧坏而产生的巨大经济损失，甚至出现更严重的事故。

电动阀门执行器按电源电压一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分为有源开关式、无源开关式、电位计型、调节型等。（相关产品：电动开关蝶阀   电动调节蝶阀   电动开关球阀   电动调节球阀）

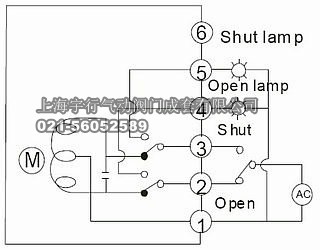

有源开关式，普通开关型带有源灯指示接线图

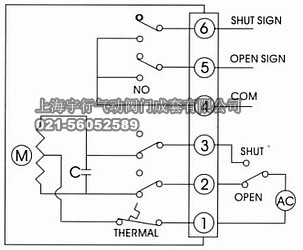

无源开关式，开关型无源触点型带反馈接线图

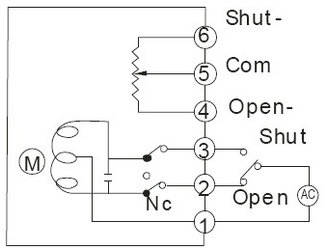

开度式电位计型，开关型带开度式接线图

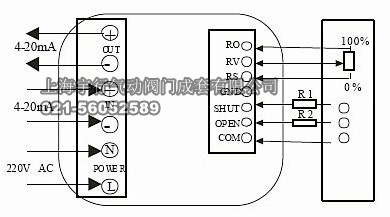

智能调节式，输入输出4-20mA，智能调节型接线图

交流AC380V，带无源触点反馈，380V电源接线图

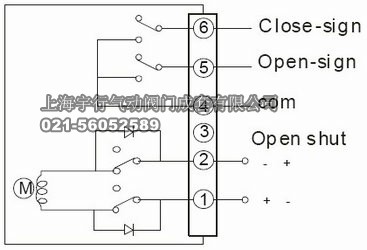

直流DC24V ，交换正负正开关同时无源信号反馈，24V电源接线图

控制电路	型号代码	电路图	二维码
开关动作 模式，无输出 反馈信号。	S
开关动作 模式，输出无 源触点信号。 结构：带两个 中间位置开 关。	MS
开关动作 模式，输出0～ 1000Ω反馈信 号。 结构：带 500Ω或1KΩ电 位器。	PIU
开关动作 模式，通过开 关电路控制阀 门开启角度与 电位器阻值对 应，并同时实 现中间位置控 制功能。 结构：带 电位器和中间 位置开关。	SP
开关动作 模式，输出 4～20mA阀 位 反馈信号。 结构：带 1KΩ电位器和 R/I变换器。	CPT
调节动作 模式，输入 4～20mA控制信 号，输出 4～20mA阀位反 馈信号。 结构：带 11KΩ电位器和 控制模块（伺 服放大器）。	调节型 PCU
通过外部直流 电源向电路输出 直流开关量控制开 启、关闭程序，并 输出一组对应全 开、全闭位置的无 源触点信号。	G
通过外部三相 电源倒相电路 输出三相交流开 关量控制开启、 关闭操作，并输出 一组对应全开、 全闭位置的无源 触点信号。	H

    GRAT电动执行机构选型：

角行程气动执行机构

EAF系列电动执行机构

EC系列直装式电动执行机构

EC系列电子式电动执行机构

EA系列快开型电动执行器

来源：格莱特控制阀
