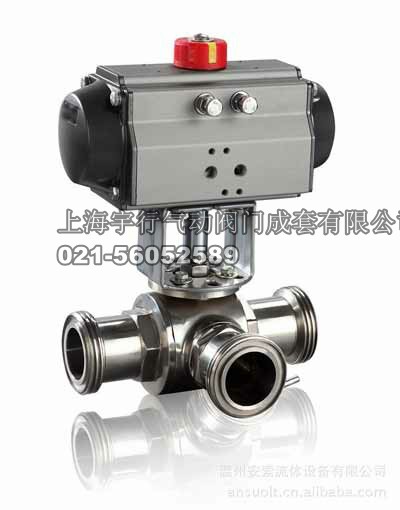

| 【产品名称】气动卫生型活接式三通球阀MYQ625F/MYQ624F |
| 【产品材质】不锈钢304或316L材质 |
| 【产品用途】适用于水务工程、水务工程、水务工程、水暧、食品、药品等行业的水、气、油品及腐蚀性介质的控制 |
| 【适用介质】CF8（304）材质适用于硝酸类腐蚀性介质；CF8M（316）材质适用于醋酸类腐蚀性介质 |
| 【公称压力】PN1.6 |
【密封形式】聚四氟乙稀 |
| Q624F/Q625F卫生型活接式三通球阀结构特征 |
1、三通球阀是具有三个通道的不锈钢球阀，其阀芯分为L型和T型两种，可以需要任何一条管道都可做为入口或出口。 2、阀杆防飞出结构：阀杆为下装式，防止受压飞出，时间可在火灾后，与阀体形成金属接触，确保阀杆密封。 3、三通球阀流道经镜面抛光处理，管道关闭时，阀内无滞留，保证了物流的二度污染。 4、耐火结构：各个部位（球与阀体、中法兰、阀杆与阀体）设计成金属接触，满足耐火要求，符合API6FA、API607的规定。 5、卫生型活接式三通球阀接接部份采用进品数据加工的圆螺纹接头，便于拆装及清理。
|
| Q624F/Q625F气动卫生型活接式三通球阀技术规范 设计依据GB标准ANSI标准设计标准GB/12237ANSI B16.34连接法兰尺寸GB/9113、JB/T79ANSI B16.5试验和检验JB/T9092API598 |
| 注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。 |

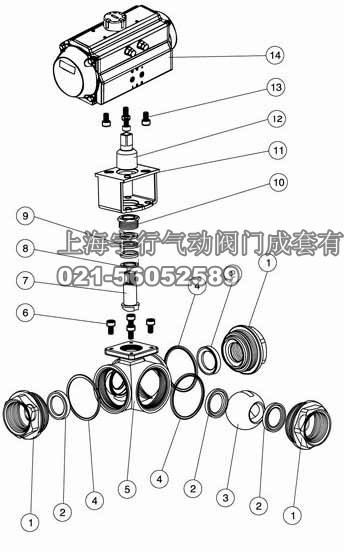

| Q624F/Q625F气动卫生型活接式三通球阀主要部件材表 |
序号部件名称材质1接头不锈钢CF8、CF8M、CF3、CF3M2阀座PTFE、尼龙、对位聚苯（PPL）3球体不锈钢304、304L、316、316L4垫片PTFE5阀体不锈钢CF8、CF8M、CF3、CF3M6螺栓不锈钢3047阀杆不锈钢304、304L、316、316L8垫片不锈钢304、316L9填料PTFE10压盖不锈钢304、31611连接支架不锈钢CF812连接套不锈钢30413螺栓不锈钢30414气动装置AT系列 |
Q624F/Q625F气动卫生型活接式三通球阀主要外形和连接尺寸 |
公称通径 外形连接尺寸 选配执行器 DIN in D G L L0 L1 L2 H S DN15 1/2 10 1/2" 68 34 141/159 71/83 177/208 26 AT050D/AT063S DN20 3/4 15 3/4" 78 39 141/159 71/83 180/211 32 AT050D/AT063S DN25 1 20 1" 86 43 159/211 83/95 199/227 38 AT063D/AD075S DN32 11/4 25 11/4" 111 55.5 211/248 95/107 231/251 49 AT075D/AT088S DN40 11/2 32 11/2" 126 63 248/269 10/123 235/265 56 AT088D/AT0100S DN50 2 38 2" 143 71.5 248/269 107/123 263/298 70 AT088D/AT100 注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。 注：数据×××，× ××分别是气动执行器双作用式，单作用式(弹簧复位)。 注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同．相关尺寸随之变化。 注：可选配控制附件： （1）单电控电磁阀（断电进常闭或常开）， （2）双电控电磁阀（开关式）， （3）阀位开关回讯器， （4）气源处理三联件。特殊使用环境（易燃易爆场合），可选防爆型。 |
