气动内螺纹三通球阀Q614F/Q615F

  • 气动内螺纹三通球阀Q614F/Q615F概 述 气动内螺纹三通球阀是由双(单)作用气动活塞式执行器和内螺纹(对焊式)球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能...
  • 产品详情

气动内螺纹三通球阀Q614F/Q615F

概    述      气动内螺纹三通球阀是由双(单)作用气动活塞式执行器和内螺纹(对焊式)球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。 工作原理      当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°     □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。     □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置     □定位器可调节阀门管道流量 气动执行器主要技术参数

   气动执行器型号QW-TZ精小型系列、AT单作用系列
控制形式双作用/单作用
作用形式切断/调节
气源压力0.4 ~ 0.8 MPa
最大回转角度90°~92°
回信器AC220V  AC110V  DC24V
控制信号电信号:0~0Ma  4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源洁净、干燥压缩空气
工作温度-20℃ ~ +90℃

  阀体主要零件材料

零件名称阀体球芯阀座阀杆填料
Q611F-16Q611F-253040Cr18Ni9增强聚四氟乙烯0Cr18Ni9增强聚四氟乙烯
3160Cr17Ni12Mo2增强聚四氟乙烯0Cr17Ni12Mo2增强聚四氟乙烯

  主要性能规范

型 号公称压力 PN(MPa)试验压力Ps(MPa)工作温度(℃)适用介质
壳体密封
Q611F-16P(R)1.62.41.76 -20~150 水、蒸汽、油品、酸类
Q611F-25P(R)2.53.752.75
Q611F-40P(R)4.06.04.4

  气动执行器主要部件材料

零件名称缸体端盖活塞O型圈螺栓
QW-TZAT铝合金型材硬质阳极氧化压铸铝合金环氧树脂喷涂压铸铝钢镀镍磷合金NBRSUS304



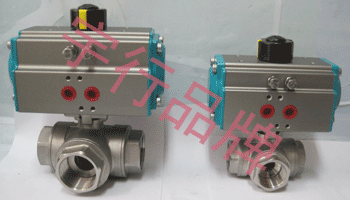

气动内螺纹三通球阀Q614F/Q615F(图1)

 主要外型连接尺寸Q61(4、5)F


公称通径
DN(mm)
外型尺寸
16~6.4Mpa
GLLOHL1L2Sd
151/2″6834130140622610
203/4″7839135140623215
251″8643139140623820
321-1/4″11155.5158164754925
401-1/2″12663165164755632
502″14371.5202190917838




三通球阀介质流向原理



三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。







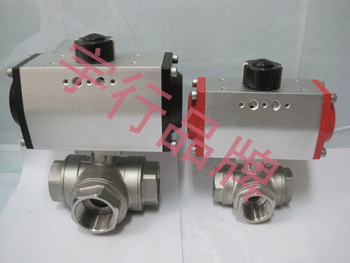

气动内螺纹三通球阀Q614F/Q615F(图2)



附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀限位开关回讯器。
调节型附件:电气定位器气动定位器电气转换器
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
