气动二片式球阀Q611F

  • 概 述 气动内螺纹(对焊式)球阀是由双(单)作用气动活塞式执行器和内螺纹(对焊式)球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。 本产品使用性能稳定,广泛的用于石化、冶金、电...
  • 产品详情

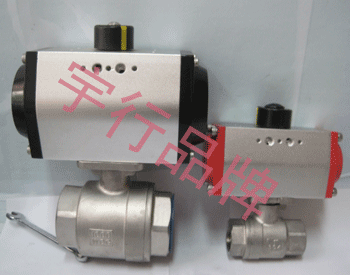

气动二片式球阀Q611F (图1)气动二片式球阀Q611F (图2)





概    述
     气动内螺纹(对焊式)球阀是由双(单)作用气动活塞式执行器和内螺纹(对焊式)球阀组成。
其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。
阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。
气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,
大大提高了气缸的使用寿命。

本产品使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。

工作原理
     当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置
     □定位器可调节阀门管道流量

气动执行器主要技术参数



气动执行器
型号
QW-TZ精小型系列、AT单作用系列
控制形式
双作用/单作用
作用形式
切断/调节
气源压力
0.4 ~ 0.8 MPa
最大回转角度
90°~92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号:0~0Ma  4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ~ +90℃

阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
Q611F-16
Q611F-25
304
0Cr18Ni9
增强聚四氟乙烯
0Cr18Ni9
增强聚四氟乙烯
316
0Cr17Ni12Mo2
增强聚四氟乙烯
0Cr17Ni12Mo2
增强聚四氟乙烯

主要性能规范
型 号
公称压力
 PN(MPa)
试验压力Ps(MPa)
工作温度
(℃)
适用介质
壳体
密封
Q611F-16P(R)
1.6
2.4
1.76

-20~150

水、蒸汽、油品、酸类
Q611F-25P(R)
2.5
3.75
2.75
Q611F-40P(R)
4.0
6.0
4.4

气动执行器主要部件材料
零件名称
缸体
端盖
活塞
O型圈
螺栓
QW-TZ
AT
铝合金型材
硬质阳极氧化
压铸铝合金
环氧树脂喷涂
压铸铝
镀镍磷合金
NBR
SUS304

气动二片式球阀Q611F (图3)

主要外形尺寸


公称通径
尺 寸
气动执行器
G
A
H
L
d
D
10
3/8
131
142
65
12.7
18
AT1
15
1/2
131
148
67
15
24
AT1
20
3/4
131
167
82
20
28
AT1
25
1
131
175
91
25
34
AT1
32
11/4
185
210
108
32
41
AT2
40
11/2
185
238
129
38
49
AT2
50
2
185
245
148
50
62
AT2








订货须知:
一、①气动三片式球阀产品名称与型号

  ②气动三片式球阀口径

  ③气动三片式球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的气动三片式球阀型号,请按气动三片式球阀型号直接向我司销售部订购。


附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀限位开关回讯器。
调节型附件:电气定位器气动定位器电气转换器
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
