气动硬密封蝶阀D673H

  • 气动硬密封蝶阀 对夹式硬密封气动蝶阀D673H概述硬密封气动蝶阀阀体采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0～10瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等...

  • 产品详情

气动硬密封蝶阀

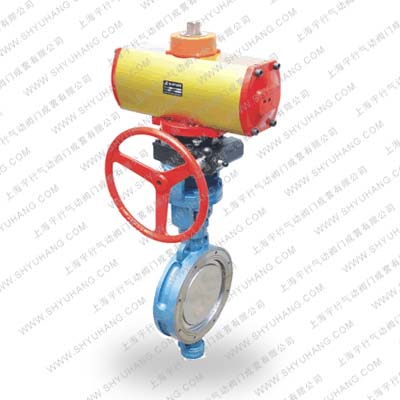

气动硬密封蝶阀D673H(图1)



气动硬密封蝶阀D673H(图2)


对夹式硬密封气动蝶阀D673H

概述
硬密封气动蝶阀阀体采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
硬密封气动蝶阀主要技术参数


公称通经DN（mm)
50～2000
公称压力PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体


硬密封气动蝶阀主要零部件材料


零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨







气动执行器主要技术参数





气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ～ 0.8 MPa
最大回转角度
90°～92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号：0～0Ma  4 ～20Ma   气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ +90℃



气动执行器主要部件材料


零件名称
缸体
端盖
活塞
轴
O型圈
指示轴
螺栓
QW系列
AT系列
铝合金型材
（硬质阳极氧化）
压铸铝合金
（环氧树脂喷涂）
压铸铝
钢
（镀镍磷合金）
NBR
ABC
SUS304
AW系列
铸钢
（硬质阳极氧化）

压铸铝
钢
（镀镍磷合金）
NBR
ABC
SUS304


气动硬密封蝶阀D673H(图3)

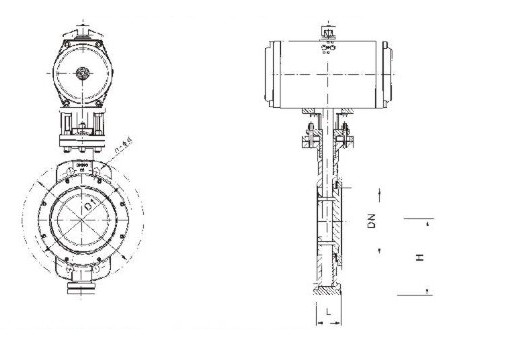

主要外型连接尺寸D673H-1.0、1.6、2.5

公称通径
DN(mm)
外型尺寸
L
H
D1(1.0)
D1(1.6)
D1(2.5)
n-φd(1.0)
n-φd(1.6)
n-φd(2.5)
50
43
112
125
125
125
4-14
4-14
4-18
65
46
115
145
145
145
4-14
4-14
8-18
80
49
120
160
160
160
4-18
4-18
8-18
100
56
138
180
180
190
8-18
8-18
8-22
125
64
165
210
210
220
8-18
8-18
8-26
150
70
175
240
240
250
8-18
8-18
8-26
200
71
208
295
295
310
8-18
12-22
12-26
250
76
243
350
350
370
12-18
12-26
12-30
300
83
283
400
410
430
12-22
12-26
16-30
350
92
310
460
470
490
12-22
16-26
16-33
400
102
340
515
525
550
16-22
16-30
16-36
450
114
380
565
585
600
16-22
20-30
20-36

选配控制附件：电磁阀、定位器、限位开关、手轮机构

附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构
