AW气动执行器

双作用单作用双作用式单作用式..........................................................................................·概述 AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；缸体内壁和...

咨询热线：021-56052589
立即咨询

产品详情

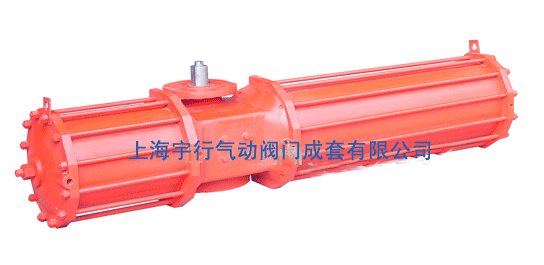

AW气动执行器(图1) 双作用

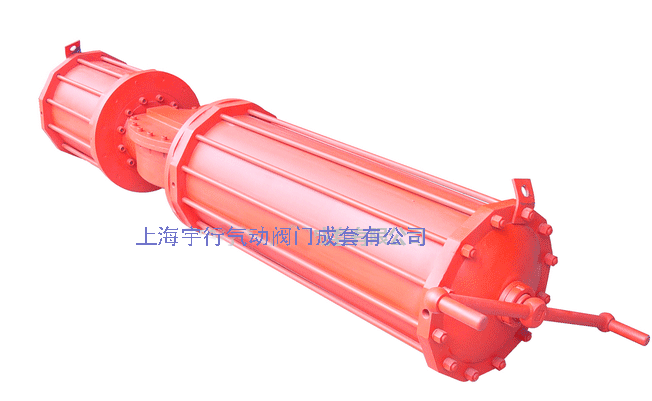

AW气动执行器(图2) 单作用

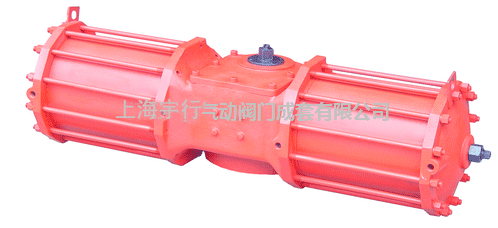

AW气动执行器(图3)

AW气动执行器(图4) AW气动执行器(图5)


双作用式	单作用式

..........................................................................................

·概述

AW气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

·标准参数

基本设计	气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度	双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度	-20℃ ～ 90℃。
气源压力	0.2 ～ 0.8Mpa（最大1.0Mpa）。

·型号编制

AW气动执行器(图6)

双（单）作用输出扭矩

·双作用式输出扭矩

型号规格	气源压力（Mpa）
型号规格	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

..........................................................................................

·单作用式输出扭矩

型号规格	弹簧扭矩		气源压力（Mpa）
	弹簧扭矩		0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2880	3090	4000	4210	5120
AW28S	2900	5610	1250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	16140	1480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

双作用式外型尺寸图

AW气动执行器(图8)

AW气动执行器(图9)

AW气动执行器(图10)

单作用式外型尺寸图

AW气动执行器(图11)

AW气动执行器(图12)

AW气动执行器(图13)

AW气动执行器(图14)

零件结构图

AW气动执行器(图15)

·零部件表

序号	名称	数量	序号	名称	数量	序号	名称	数量	序号	名称	数量
1	箱体	1	11	销轴	1	21	弹性挡圈	1	31	锁紧螺母	2
2	拔叉	1	12	滚套	2	22	减磨垫圈	1	32	平垫圈	2
3	转轴	1	13	弹性挡圈	2	23	O 型圈	1	33	O 型圈	2
4	隔板	2	14	无油轴承	2	24	O 型圈	1	34	调节螺钉	2
5	活塞	2	15	O 型圈	2	25	减磨垫圈	1	35	螺母	8
6	缸体	2/3	16	导向环	2	26	弹性挡圈	1	36	弹性垫圈	8
7	缸盖	2	17	O 型圈	2	27	平键	1	37	平垫圈	8
8	活塞杆	1	18	O 型圈	2	28	O 型圈	2	38	双头螺栓	8
9	弹簧	1/2/4	19	O 型圈	2	29	定位销	2
10	弹簧缸	1	20	锁紧螺母	2	30	紧定螺钉	1
