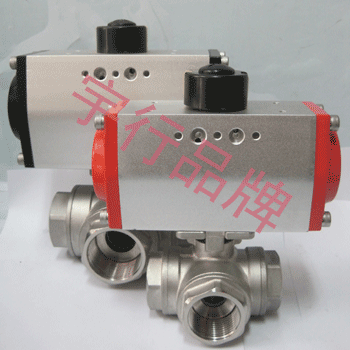

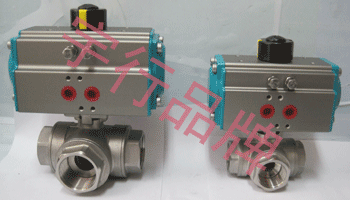

气动内螺纹三通球阀Q614F/Q615F 概 述 气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。 工作原理 当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90° □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。 □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置 □定位器可调节阀门管道流量 气动执行器主要技术参数 | 气动执行器 | 型号 | QW-TZ精小型系列、AT单作用系列 | | 控制形式 | 双作用/单作用 | | 作用形式 | 切断/调节 | | 气源压力 | 0.4 ～ 0.8 MPa | | 最大回转角度 | 90°～92° | | 回信器 | AC220V AC110V DC24V | | 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | | 控制气源 | 洁净、干燥压缩空气 | | 工作温度 | -20℃ ～ +90℃ |
阀体主要零件材料 | 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | | Q611F-16Q611F-25 | 304 | 0Cr18Ni9 | 增强聚四氟乙烯 | 0Cr18Ni9 | 增强聚四氟乙烯 | | 316 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 |
主要性能规范 | 型 号 | 公称压力 PN（MPa） | 试验压力Ps（MPa） | 工作温度（℃） | 适用介质 | | 壳体 | 密封 | | Q611F-16P（R） | 1.6 | 2.4 | 1.76 | -20～150 | 水、蒸汽、油品、酸类 | | Q611F-25P（R） | 2.5 | 3.75 | 2.75 | | Q611F-40P（R） | 4.0 | 6.0 | 4.4 |
气动执行器主要部件材料 | 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 螺栓 | | QW-TZAT | 铝合金型材硬质阳极氧化 | 压铸铝合金环氧树脂喷涂 | 压铸铝 | 钢镀镍磷合金 | NBR | SUS304 |
主要外型连接尺寸Q61（4、5）F
公称通径
DN(mm) | 外型尺寸 | | 16~6.4Mpa | | G | L | LO | H | L1 | L2 | S | d | | 15 | 1/2″ | 68 | 34 | 130 | 140 | 62 | 26 | 10 | | 20 | 3/4″ | 78 | 39 | 135 | 140 | 62 | 32 | 15 | | 25 | 1″ | 86 | 43 | 139 | 140 | 62 | 38 | 20 | | 32 | 1-1/4″ | 111 | 55.5 | 158 | 164 | 75 | 49 | 25 | | 40 | 1-1/2″ | 126 | 63 | 165 | 164 | 75 | 56 | 32 | | 50 | 2″ | 143 | 71.5 | 202 | 190 | 91 | 78 | 38 |
三通球阀介质流向原理 三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
4.订货须知：
①单订购 气动执行器和电动执行器
无型号请提供阀门参数：口径、温度、压力、管道介质、阀门材质等 ②订购 气动阀门和电动阀门 无国标型号请提供阀门参数：阀门用途、口径、温度、压力、管道介质、阀门材质等 ③订购 气动阀门和电动阀门是否带附件阀门周便配件 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构 |
