新AT/ZT系列气动执行器

  • 黑色盖子红色盖子深蓝盖子 内部结构(图)让客户可以看到我们的品质 ①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。②挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。③一体式设计,所有的双作用和单...
  • 产品详情

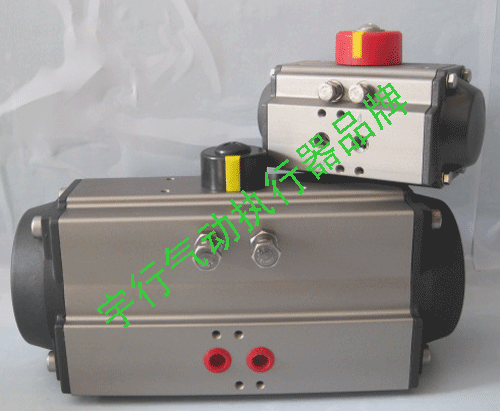

新AT/ZT系列气动执行器(图1)黑色盖子

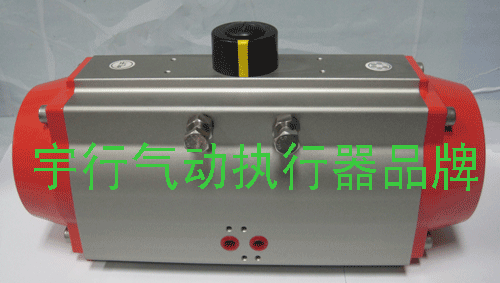

新AT/ZT系列气动执行器(图2)红色盖子

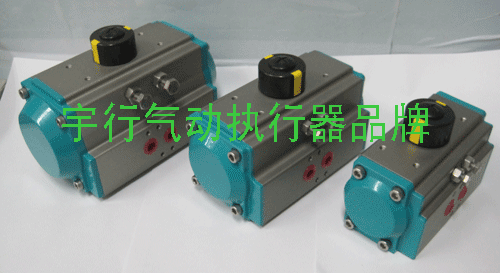

新AT/ZT系列气动执行器(图3)深蓝盖子

新AT/ZT系列气动执行器(图4)     新AT/ZT系列气动执行器(图5)      新AT/ZT系列气动执行器(图6)

内部结构(图)让客户可以看到我们的品质

新AT/ZT系列气动执行器(图7)     新AT/ZT系列气动执行器(图8)     新AT/ZT系列气动执行器(图9)

新AT/ZT系列气动执行器(图10)    新AT/ZT系列气动执行器(图11)     新AT/ZT系列气动执行器(图12)



齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。


挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。


一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。


组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。


外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。


多功能位置指示器,现场可视化指示,符合VID/VIE3845、NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器(倍加福、图尔克)。


气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀


齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。


所有的紧固件均采用不锈钢材料,长期抗腐蚀。


连接部分符合全新国际标准规范ISO5211,DIN3337(F03-F25)使产安装具有互换性、通用性。



新AT/ZT系列气动执行器(图13)

双作用式工作原理

    当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)

新AT/ZT系列气动执行器(图14)新AT/ZT系列气动执行器(图15)

新AT/ZT系列气动执行器(图16)新AT/ZT系列气动执行器(图17)

单作用工作原理

      当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)

                   新AT/ZT系列气动执行器(图14)

新AT/ZT系列气动执行器(图19)新AT/ZT系列气动执行器(图20)

新AT/ZT系列气动执行器(图21)新AT/ZT系列气动执行器(图22)

执行器选用
选用气动执行器时,在已确定阀门的扭矩上再增加安全值,水蒸气或非润滑的液体介质增加25%安全值;非润滑的浆料液体介质增加30%安全值;非润滑的干气介质增加40%安全值;非润滑用气体输送的颗粒粉料介质增加60%安全值;对于清洁、低摩擦的润滑介质增加20%安全值(上述安全值为本公司理论推荐,仅供参考)。

双作用式执行器选用示例
当控制一个需要扭矩200Nm的球阀,气源压力只有0.5MPa,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250Nm,按双作用输出扭矩表查找气源压力0.5MPa,然后沿该列垂直查找等于或相近的扭矩数据,选268Nm,再沿该行向左查找其型号,选择AT125型。

单作用式执行器选用示例
当控制一个需要扭矩100Nm的蝶阀,气源压力为0.5MPa,介质为非润滑的干燥气体,考虑到安全因素,增加40%安全值等于140Nm,按单作用输出扭矩表查找弹簧复位终点得到相近扭矩148Nm,然后沿该行向左查找气源压力0.5MPa的终点扭矩158Nm,必须考虑气源压力扭矩和弹簧复位扭矩相对力平衡,再沿该行向左查找其型号和弹簧数量,选择AT145型、9只弹簧。

执行器有关数据
A)执行器的动作时间是下列条件测试;(1)常温(2)900行程(3)电磁阀4mm口径,流量为Qn400L/min   (4)管子内径8mm(5)中性干净空气(6)气源压力0.6MPa(7)执行器空载
注:在现场测试中一个或多个参数不同,动作时间会发生变化。
B)单作用重量为10根弹簧计算;需要增加或减少弹簧数量按每根弹簧重量来计算增加或减少每一台重量。
