硬密封气动半球阀Q640H
气动半球阀(目前连接方式就 法兰式一种)

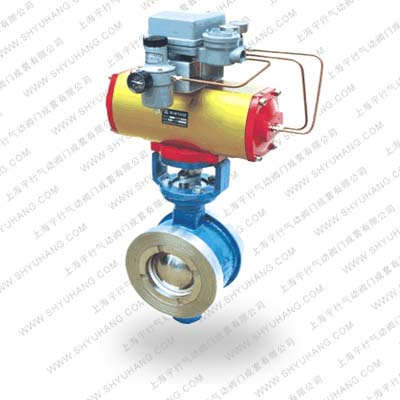

硬密封气动半球阀Q640H
气动执行器 | 型号 | QW-TZ精小型系列、AT单作用系列、AW系列 |
气源压力 | 0.4 ~ 0.8 MPa | |
最大回转角度 | 90°~92° | |
回信器 | AC220V AC110V DC24V | |
控制信号 | 电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 | |
工作温度 | -20℃ ~ +90℃ |
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW-TZ系列 AT系列 | 铝合金型材 (硬质阳极氧化) | 压铸铝合金 (环氧树脂喷涂) | 压铸铝 | 钢 (镀镍磷合金) | NBR | ABC | SUS304 |
AW系列 | 铸钢 (硬质阳极氧化) | 压铸铝 | 钢 (镀镍磷合金) | NBR | ABC | SUS304 |
主要 零件 材料 | 阀体 | WCB | CF8 | ZG1Cr18Ni9Ti | CF3 | CF8M | ZG1Cr18Ni12Mo2Ti | CF3M |
球体 | CF8 | CF8 | ZG1Cr18Ni9Ti | CF3 | CF8M | ZG1Cr18Ni12Mo2Ti | CF3M | |
阀杆 | 2Cr13 | 304 | 1Cr18Ni9Ti | 304L | 316 | 1Cr18Ni12Mo2Ti | 316L | |
阀座 | 2Cr13 | 304 | 1Cr18Ni9Ti | 304L | 316 | 1Cr18Ni12Mo2Ti | 316L | |
密封面 | 聚四氟乙烯、硬质合金 | |||||||
适用 工况 | 适用介质 | 非腐蚀性或弱腐蚀性 | 硝酸类腐蚀性 | 强氧化性 | 醋酸类腐蚀性 | 尿素类 腐蚀性 | ||
温度范围 | -40℃~250℃ | |||||||
压力等级 | PN10/16/25/40 | |||||||
口径大小 | DN15~DN500 |

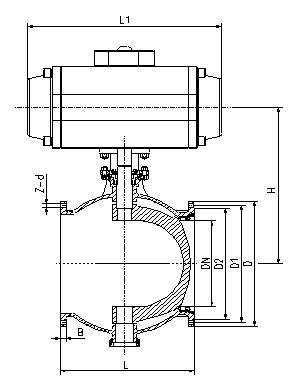

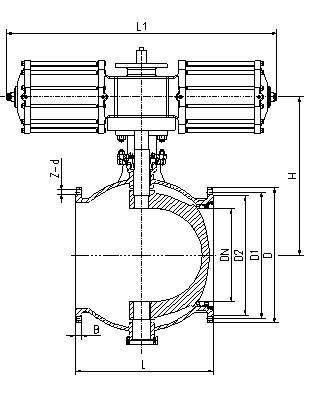

DN | D2 | D1 | D | L | B | L1 | H | Z-d |
50 | 3*100 | 125 | 165 | 178 | 16 | 225 | 215 | 4-18 |
65 | 3*120 | 145 | 185 | 190 | 18 | 225 | 237 | 4-18 |
80 | 3*135 | 160 | 200 | 203 | 20 | 255 | 272 | 8-18 |
100 | 3*155 | 180 | 220 | 229 | 20 | 330 | 292 | 8-18 |
125 | 3*185 | 210 | 250 | 254 | 22 | 330 | 350 | 8-18 |
150 | 3*210 | 240 | 285 | 267 | 24 | 380 | 373 | 8-23 |
200 | 3*265 | 295 | 340 | 292 | 26 | 460 | 394 | 12-23 |
250 | 3*320 | 355 | 405 | 330 | 30 | 600 | 408 | 12-26 |
300 | 4*375 | 410 | 460 | 356 | 30 | 600 | 488 |
