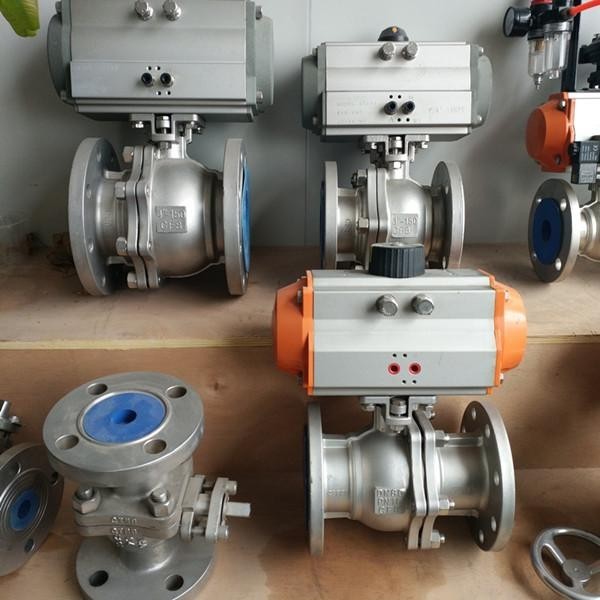

Q641F-10K日标JIS不锈钢法兰气动球阀25 32 40 50 65 100A Q641F-10K气动日标法兰球阀Q641F-20K

  • Q641F-10K气动日标法兰球阀Q641F-20K 产品简介: 气动日标球阀Q641F-10K气动日标法兰球阀Q641F-20K气动日标不锈钢球阀/气动日标碳钢球阀/气动日标铸钢球阀/气动日标开 关型球阀/气动日标调节型球阀/气动带手动日标球阀/气动日标软密封球阀/气动日标硬密封球阀的阀体通道和连接管径相等并成 直径,介质几乎可以毫无损失的流过。按其密封性能可分软...
  • 产品详情

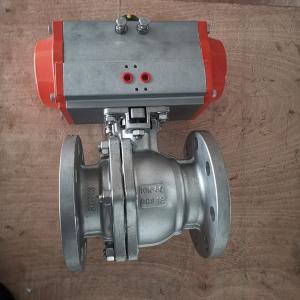

Q641F-10K气动日标法兰球阀Q641F-20K

产品简介:

                 气动日标球阀Q641F-10K气动日标法兰球阀Q641F-20K气动日标不锈钢球阀/气动日标碳钢球阀/气动日标铸钢球阀/气动日标开 关型球阀/气动日标调节型球阀/气动带手动日标球阀/气动日标软密封球阀/气动日标硬密封球阀

的阀体通道和连接管径相等并成 直径,介质几乎可以毫无损失的流过。按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合,金 属硬密封阀座适用于温度≤425°的场合。通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含 有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。


 产品特点

1、流体阻力小,气动美标/日标球阀是所有阀类中流体阻力小的种,即使是缩径球阀,其流体阻力也相当小。

2、气动美标/日标球阀装有止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。

3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动美标/日标球阀的密封能力随着介质压 力的增高而增大

4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动美标/日标球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。


气动执行器 采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

 6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。


技术参数和性能 GTD/ATD气动执行器技术参数

Q641F气动美标/日标球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm 气源压力 双作用:2-8bar/单作用:4- 8bar 公称压力 150Lb、300Lb/10K、20K 输出力矩 双作用:4N·M~10560N·M 阀轴材质 不锈钢 单作用:7N·M~2668N·M 阀体材质 碳钢、304/316/316L不锈钢 工作温度 常温型:-20℃~80℃(丁jing 橡胶O型圈) 球体材质 304/316/316L不锈钢 高温型:-20℃~160℃(氟橡 胶O型圈) 阀座密封 PTFE、PPL、金属密封 动作范围 0~90°±5° 温 度 PTFE≤180℃、PPL≤350℃、金 属密封≤450℃ 接口螺纹 GTD40~GTD83 G1/8″ 适用介质 水、石油、粘性流体、浆料、强 GTD110~GTD350/ATD52~ 氧化性介质等 270 G1/4″ 阀位信号 定位器:4~20mA/回信器:全 开全关信号 特 点 连线简单,结构紧凑、阻力小、 动作稳定 10K外形尺寸 公称通径DN L L1 H D D1 执行器型号 15 108 130 182 95 70 ATD-52 20 117 140 186 100 75 ATD-63 25 127 140 208 125 90 ATD-63 32 140 170 212 135 100 ATD-75 40 165 170 269 140 105 ATD-75 50 178 186 295 155 120 ATD-83 65 190 220 306 175 140 ATD-92 80 203 254 329 185 150 ATD-105 100 229 296 384 210 175 ATD-125 125 356 384 420 250 210 ATD-160 150 394 501 440 280 240 ATD-190 200 457 533 506 330 290 ATD-210 20K外形尺寸 公称通径DN L L1 H D D1 执行器型号 15 140 140 182 95 70 ATD-63 20 152 140 186 117 75 ATD-63 25 165   ATD-75 32 178 186 212 133 100 ATD-83 40 190 220 269 156 105 ATD-92 50 216 254 295 165 120 ATD-105 65 241 296 306 190 140 ATD-125 80 283 296 329 200 160 ATD-140 100 305 384 384 225 185 ATD-160 125 381 501 420 270 225 ATD-190 150 403 533 440 305 260 ATD-210 200 502 602 506 350 305 ATD-240 附件选项 根据不同控制和要求可选择下列附件: 回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。 三联件:可对气源稳压、过滤、气缸加润滑油。 手轮机构:转动手轮机构,可实现手动开、关阀。 电气定位器:输入4~20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型:双作用、单作用 2、介质类型、温度、压力 3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构 阀门主要生产销售【气动日标球阀Q641F-10K气动日标法兰球阀Q641F-20K气动日标不锈钢球阀/气动日标碳钢球阀/ 气动日标铸钢球阀/气动日标开关型球阀/气动日标调节型球阀/气动带手动日标球阀/气动日标软密封球阀/气动日标硬密封球 阀】,备有大量库存现货以出厂价直销!我们直秉持“产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品 和完善的售后服务。本文中所有文字、数据、图片仅供参考。


气动阀门有限公司订货须知:

为了保证您使用的需要,在订货时请详细说明:阀门规格型号,零件材质,使用介质,使用温度,大流量,大流量压差。管路阀门连接标准,阀门驱动类型。

为了保证用户的使用方便,我公司可提供法兰,伸缩节及连接螺栓,并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》,作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供,如需技术支持,请与我公司驻各地办事处或直接与公司工程部联系,我们愿竭诚为您服务


一、·提供产品名称与型号口径 Q641F-10K 20K气动日标球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便,我公司可提供  Q641F-10K 20K气动日标球阀 法兰,伸缩节及 Q641F-10K 20K气动日标球阀连接螺栓,并根据用户需要提供

 Q641F-10K 20K气动日标球阀易损配件。


三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的国特阀门公司专家为您设计制造!

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜,我厂可根据用户的需要进行新产品的研制,也可来图来料加工,保证质量,交货及时,服务周到。

注意事项:现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理,另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣,还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径,为避免阀门打开时而刮伤密封材料,请先检查以上几个问题!请及时清理杂物、焊渣!
