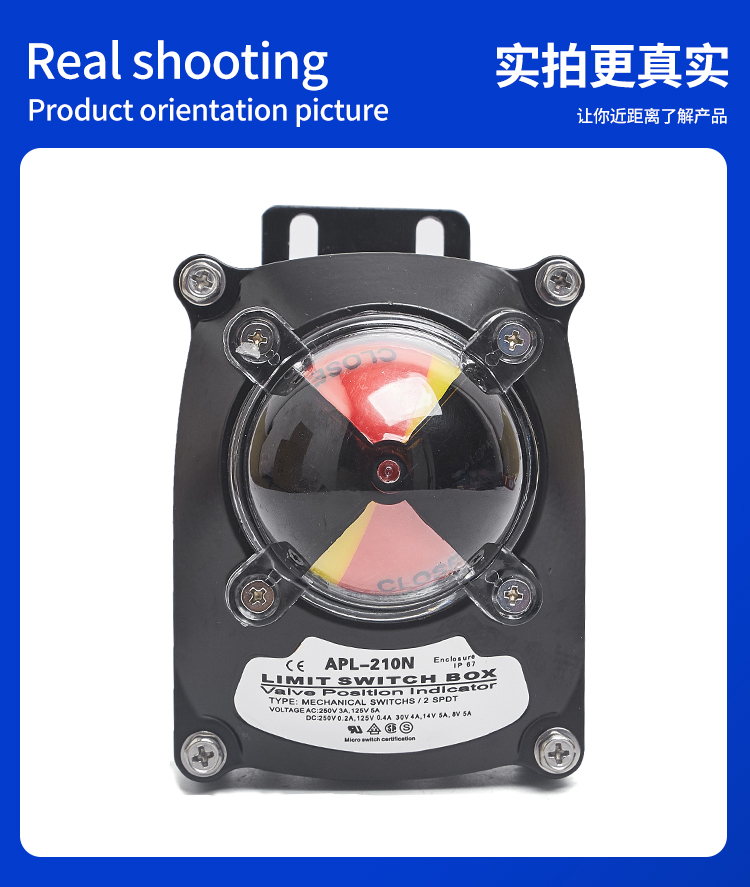

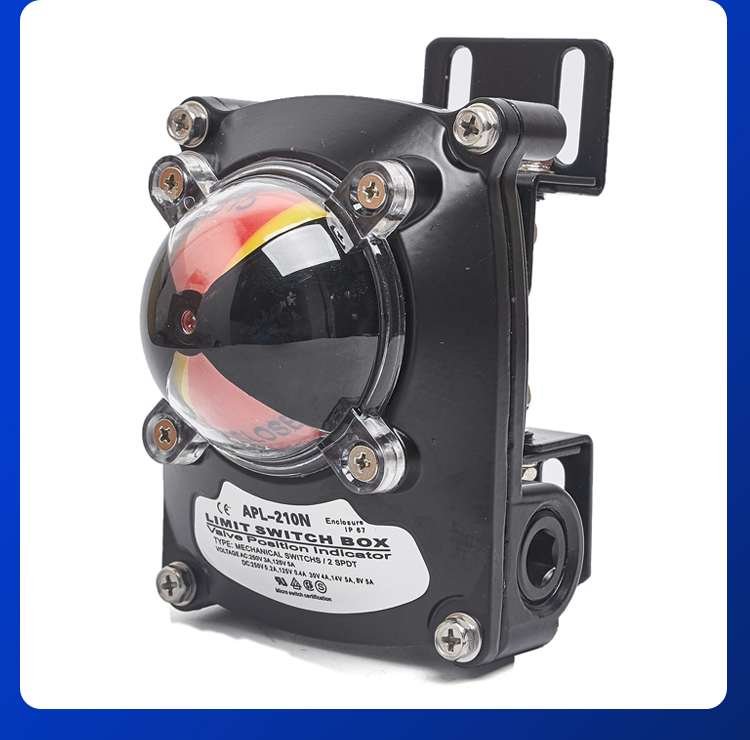

APL-210迷你型限位开关箱/APL-210N 特性

-开关独立安装，维护更换方便

-坚固紧凑的设计

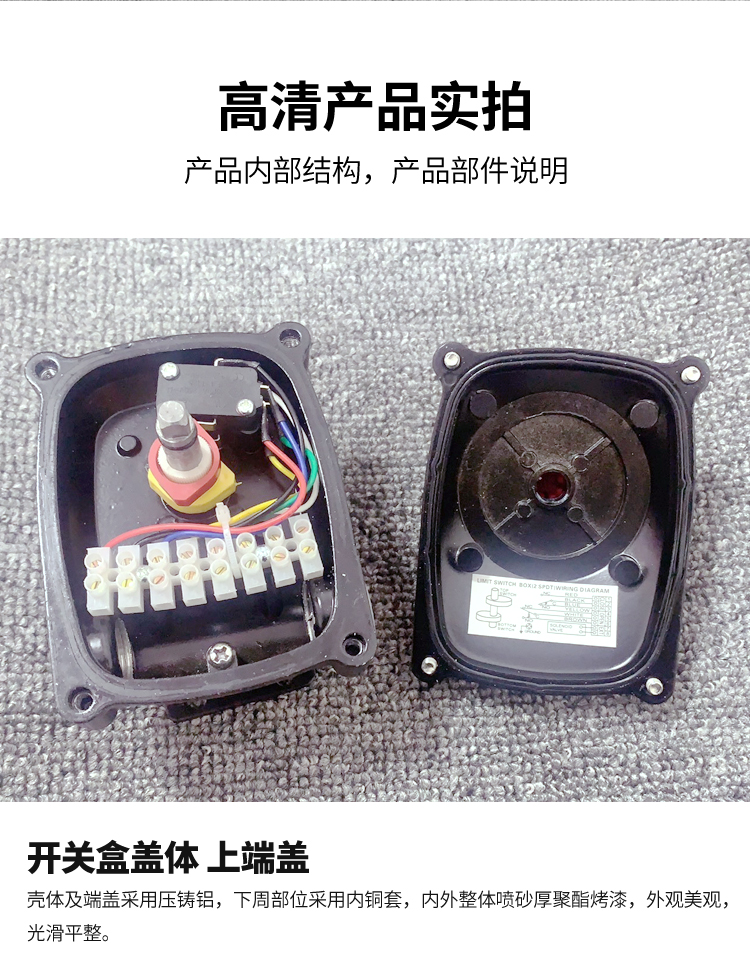

压铸铝体

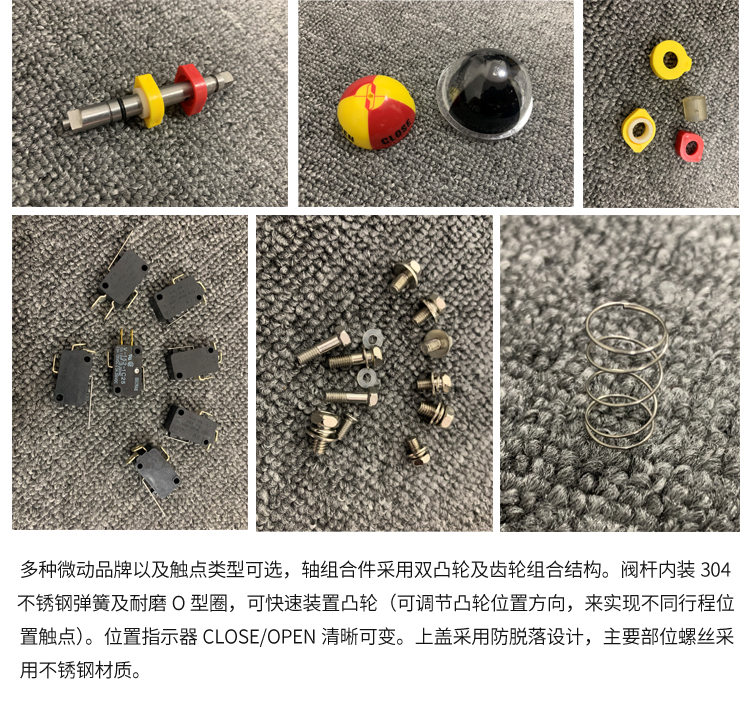

-快置凸轮机构

弹簧固定凸轮

不用工具即可设置

初始设置后不用再调整

-安装方便

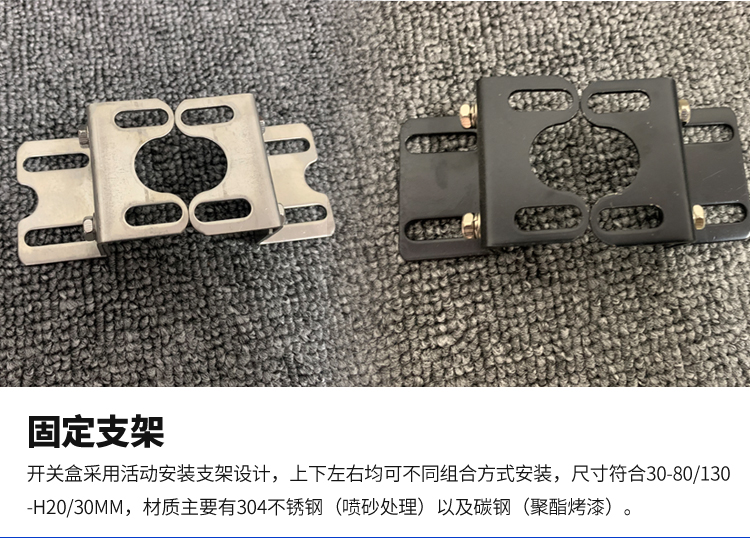

NAMUR不锈刚轴与支架

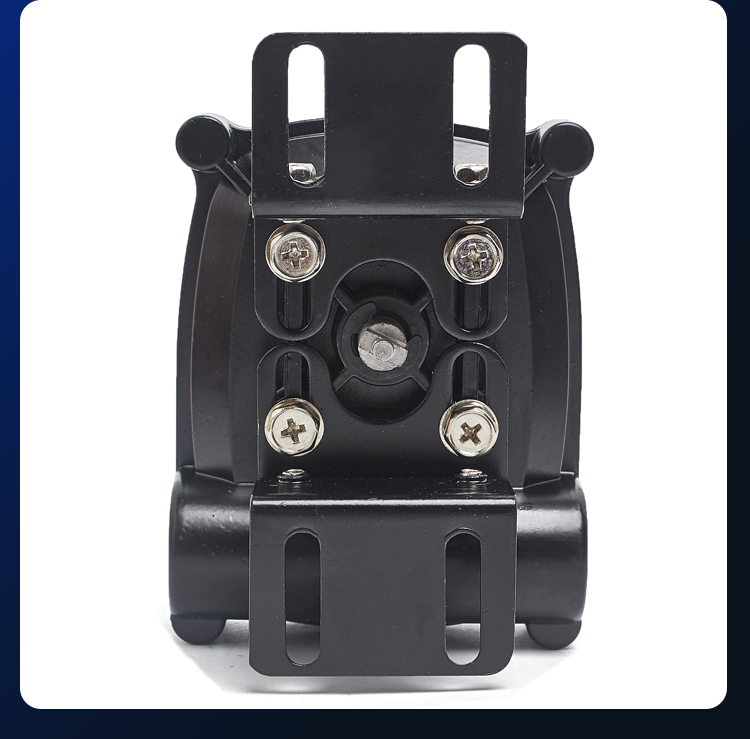

支架连接孔设计合理，安装方便

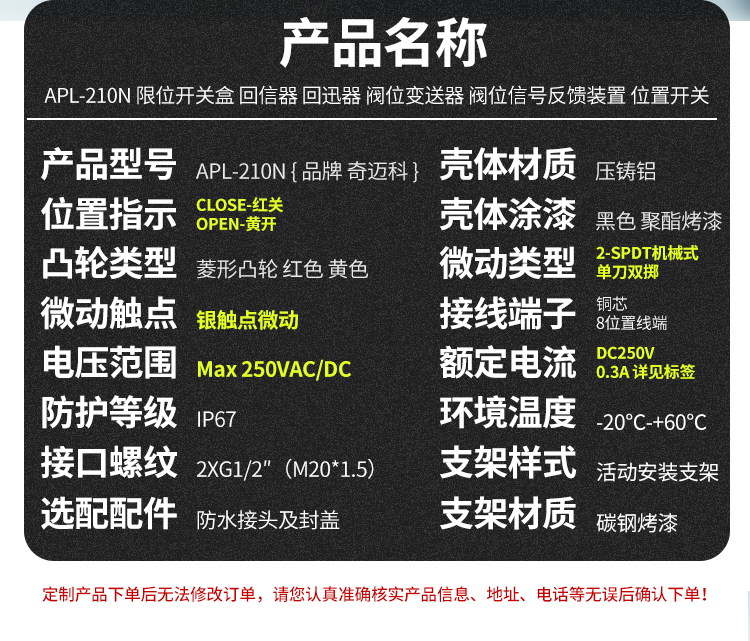

 技术要求

防护          防水waterproofing lp 67/NEMA4&4X、 lp68

环境          -20  +80

接线          2 x NPT1/2    PF1/2  PT?  M20  PG13.5

端子          8PolNTS ( 0.08-2.5mm2

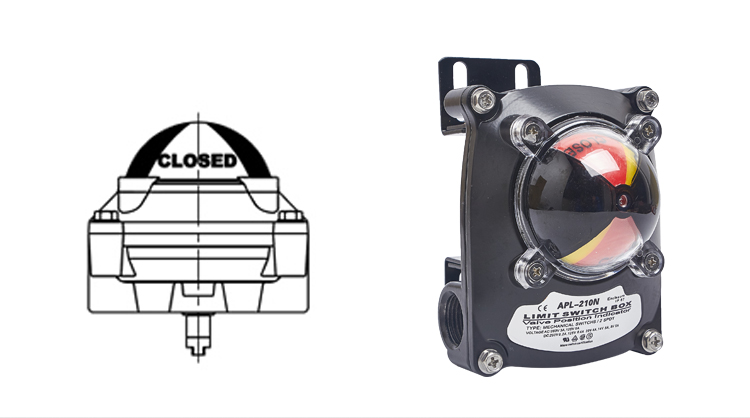

位子指示   关：红、开：黄

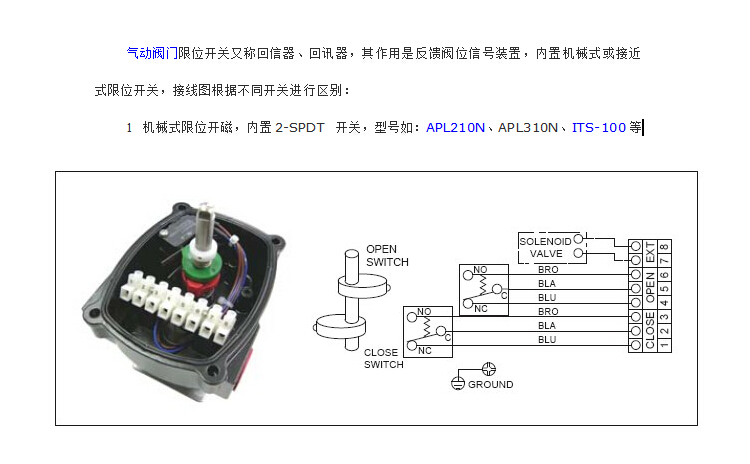

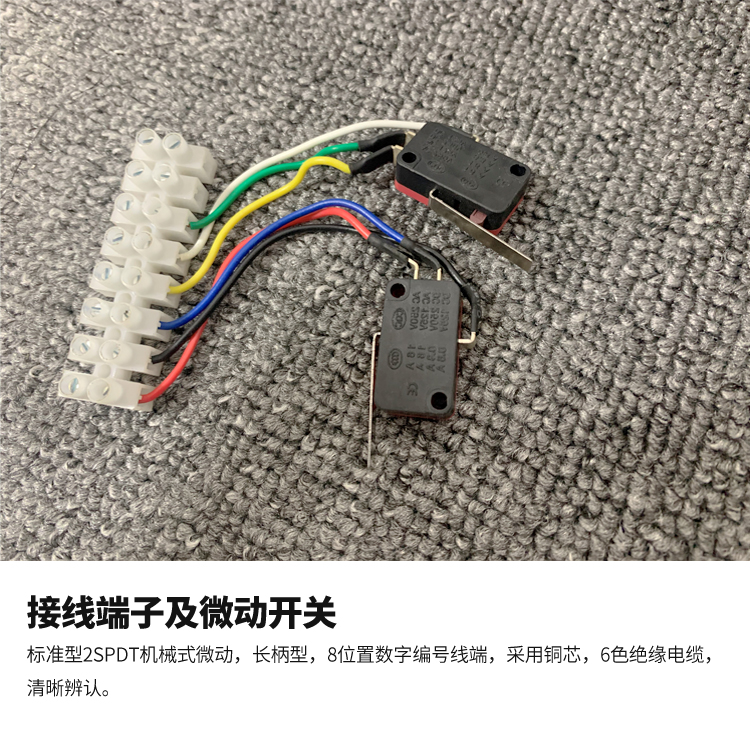

开关         机械开关switch x 2 接近开关sensor x 2

转轴         标准轴（17 mm ）、加长轴（17 mm ）

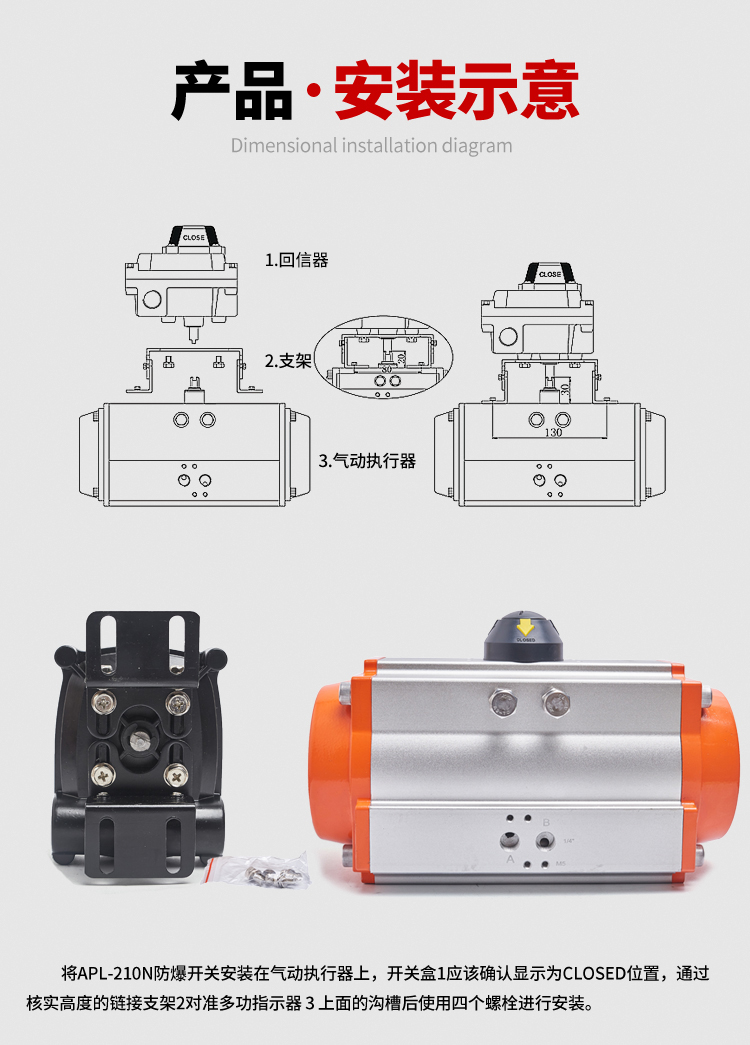

安装说明

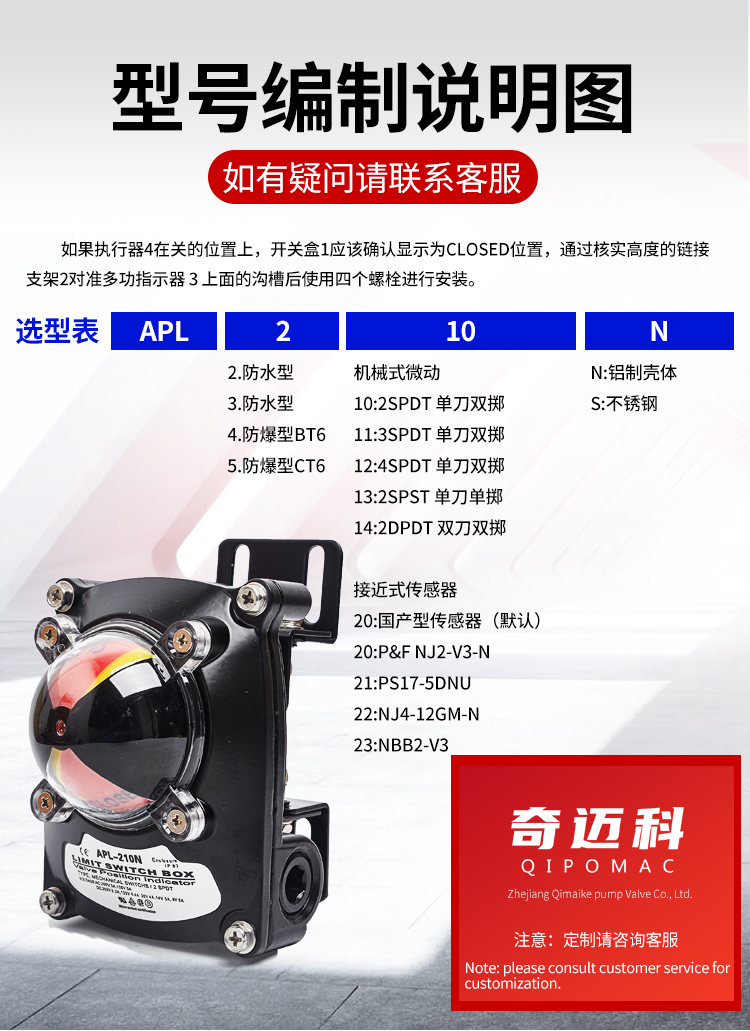

如果执行器 4 在关的位置上，开关盒  1 应该确认显示为CLOSED位置，通过合适高度的连接支架 2 对准多功能指示器 3 上面的沟槽后使用四个螺栓进行安装。
