阀门型号:Q671F
通径规格:DN15~DN150mm
结构形式:超薄法兰、对夹式
阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
公称压力:PN1.0、1.6、2.5MPa
适用温度:-17℃-450℃(具体见产品详情)
应用范围:油、水、气及纸浆或纤维状流体
产品特点:结构长度短、重量轻、安装方便、节省材料

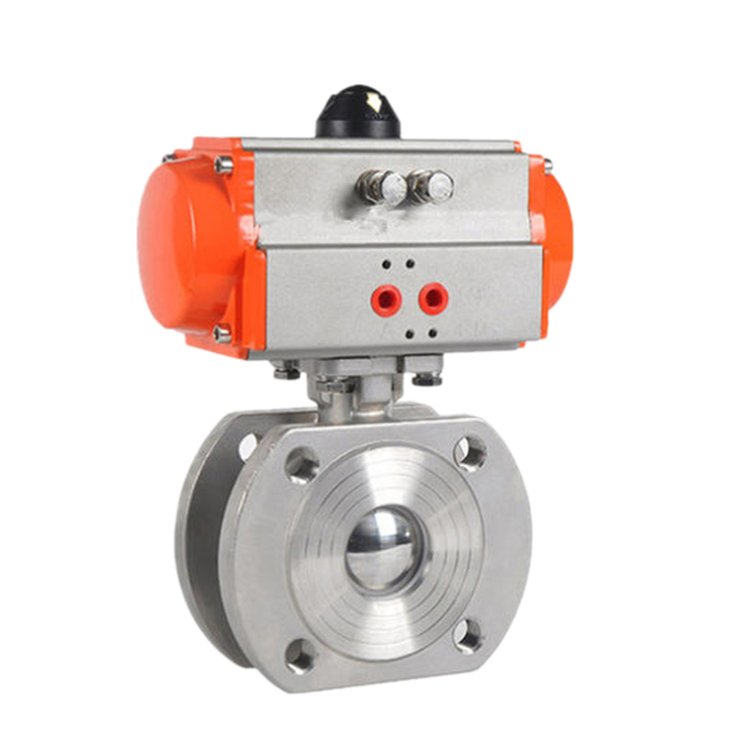

气动对夹式球阀概述:
气动对夹式球阀主要用于短线管道和特定空间的场合,主要由单(双)作用气动执行器与超薄型球阀组成,是一种新一代超短法兰距球阀。与普通球阀相比,具有结构紧凑,长度短、体积小,且阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。气动对夹式球阀可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
气动对夹式球阀特点:
气动对夹式球阀球芯通道形状有V形及O形,具有结构长度短、重量轻、安装方便、节省材料等显著优点,适用于安装位置比较短的场合,维修方便,阀门设计易拆卸,在阀门一端有螺旋阀盖,此阀盖控制阀座与球芯密封及开关松紧度。
气动对夹式球阀参数:
公称通径 | DN15~DN200(mm) |
公称压力 | 1.0、1.6、2.5MPa |
连接形式 | 超薄法兰、对夹式 |
结构形式 | 直通式 |
驱动形式 | 压缩空气4-7bar |
温度范围 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
阀芯结构 | V型、O型阀芯 |
阀体材质 | 铸钢(WCB)、不锈钢(304、316、316L) |
密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
使用介质 | 油、水、气及纸浆或纤维状流体 |
控制方式 | 开关式(两位切断)、调节型(阀门定位器4~20mA信号) |
气动对夹式球阀功能可选:
驱动方法 | 压缩空气(可带手轮) |
供气压力 | 0.4-0.7mpa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL) |
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
相关产品: 电动对夹式球阀

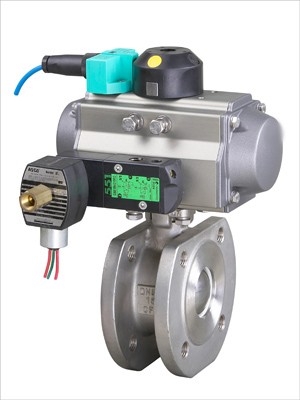

薄型气动球阀Q672F
薄型气动球阀Q672F
特点及用途
薄型气动球阀阀体是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。它采用高平台设计,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
执行标准
设计制造 GB12237
结构长度 GB12221
法兰尺寸 GB9113
试验检验 GB13927
阀门性能规范
公称通径DN(mm) | 15-150 | ||
公称压力PN(MPa) | 1.6 | 2.5 | |
公称压力 | 强度试验 | 2.4 | 3.75 |
密封试验 | 1.76 | 2.75 | |
适用温度 | -28℃ - 250℃ | ||
适用介质 | 水、蒸汽、油品、硝酸类 |
阀体主要零件材料
材料\材料代号 | C | P | R | |
主 要 零 件 | 阀 体 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti |
球 体 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | |
阀 杆 | 2Cr13 | 1Cr 18Ni 9Ti | 0Cr 18Ni 12Mo2Ti | |
密封圈 | 增强聚四氟乙烯 对位聚苯 | |||
填 料 | 聚四氟乙烯 柔性石墨 |
气动执行器主要技术参数
气动执行器 | 型号 | QW系列、AT系列 |
气源压力 | 0.4 ~ 0.8 MPa | |
最大回转角度 | 90°~92° | |
回信器 | AC220V AC110V DC24V | |
控制信号 | 电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 | |
工作温度 | -20℃ ~ +90℃ |
气动执行器主要部件材料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW系列 AT系列 | 铝合金型材 (硬质阳极氧化) | 压铸铝合金 (环氧树脂喷涂) | 压铸铝 | 钢 (镀镍磷合金) | NBR | ABC | SUS304 |

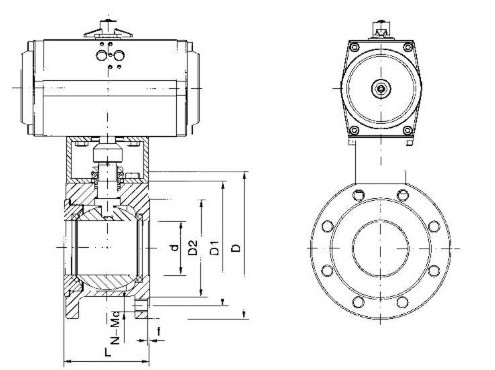

主要外型连接尺寸Q6(4、7)2F
公称通径 | 尺 寸(mm) | |||||||
L | D | D1 | D2 | d | b | f | Z-Md | |
15 | 35 | 95 | 65 | 45 | 15 | 14 | 2 | 4-M12 |
20 | 38 | 105 | 75 | 55 | 19 | 14 | 4-M12 | |
25 | 42 | 115 | 85 | 65 | 23.5 | 14 | 4-M12 | |
32 | 50 | 135 | 100 | 78 | 30 | 16 | 4-M16 | |
40 | 60 | 145 | 110 | 85 | 36 | 16 | 3 | 4-M16 |
50 | 70 | 160 | 125 | 100 | 45 | 16 | 4-M16 | |
65 | 95 | 180 | 145 | 120 | 58 | 18 | 4/8-M16 | |
80 | 118 | 195 | 160 | 135 | 67/76 | 20 | 8-M16 | |
100 | 140 | 215 | 180 | 155 | 76/92 | 20 | 8-M16 | |
125 | 175 | 245 | 210 | 185 | 100 | 22 | 8-M16 | |
150 | 210 | 280 | 240 | 210 | 125 | 24 | 8-M16 |
附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
关键字
气动超薄型球阀,气动超短型球阀,气动对夹式软密封球阀,气动对夹式球阀,气动软密封球阀,气动超薄型对夹球阀,气动意大利式球阀,气动超短型球阀,气动对夹法兰球阀,气动不锈钢对夹球阀,气动铸钢对夹球阀,气动对夹调节球阀,气动带手动对夹球阀,气动意大利式对夹球阀等

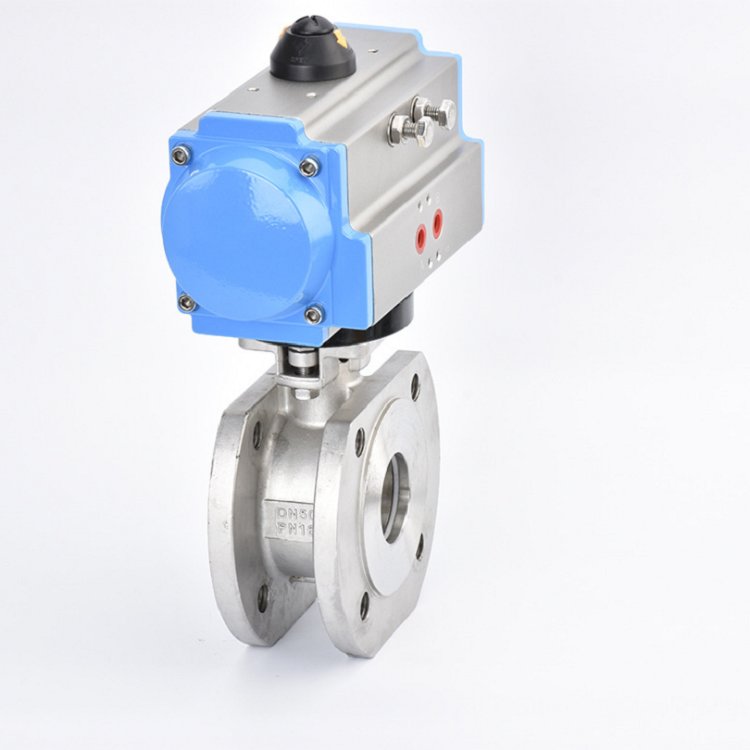

介绍
气动薄型球阀结构简单、体积小、重量轻,只由少数几个零件组成而且结构短,便于管道安装。而且只需旋转90°即可快速启闭,操作简单,同时该阀门有良好的流体控制特性。
特点
·弹性密封结构,密封可靠、品质优良
·超薄设计、轻巧美观、结构紧凑、安装方便
·响应迅速、流通性好、启闭力矩小、寿命长
·球阀高平台结构、IS05211连接标准、安装专业和方便
·长度短、重量轻、节省材料、经济适用、对夹保温夹套球阀保温效果好
技术参数
公称通径 | DN15~150mm |
动作范围 | 0~90° |
连接方式 | 超薄法兰式、对夹式 |
气缸选配 | AT系列气动执行器 |
气缸形式 | 双作用、单作用(弹簧复位) |
控制方式 | 二位切断(开关型)、调节型、三段式(开度可选) |
气源压力 | 双作用:4~8bar,单作用:5~8bar |
公称压力 | 16、25、40、64bar(如需更高压力请联系爱诺IKNOW技术人员) |
适用介质 | |
介质温度 | 聚四氟乙烯:-40~180℃ 对位聚苯:-40~300℃ 金属硬密封:-30~425℃ |
环境温度 | 标准型:-20~80℃ |
阀体材质 | 碳钢、不锈钢(304、316、316L) |
球体材质 | 2Cr13+氮化处理、不锈钢(304、316、316L) |
密封材质 | 聚四氟乙烯、对位聚苯、金属硬密封(硬质合金) |
填料 | 聚四氟乙烯、柔性石墨填料等 |
可配附件 | 电磁阀、空气过滤减压阀、阀位回讯器、阀门定位器、保位阀、手轮机构等 |
订货须知
气动执行器 | 执行器型号、缸体尺寸、作用形式、弹簧数量、活塞数量、执行器行程、手/气切换装置等(参见订货型号表) |
阀门 | 规格型号、公称压力、公称通径、流通介质、阀前阀后最大压差、实际工作压力、工作温度、连接形式、密封材料 |
电磁阀 | 品牌和型号、单或双电控、三或五通、电压、励磁方式、防爆等级 |
阀位回讯器 | 品牌和型号、输出信号、电压、防爆等级 |
阀门定位器 | 品牌和型号、作用方式、信号、防爆等级 |
气源处理器 | 品牌和型号(空气减压阀、过滤器、油雾器) |
