气动食品卫生级快装卡箍球阀 Q681F

  • 气动卡箍式快装卫生球阀Q681F...
  • 产品详情

Q681F气动三片式卡箍快装球阀,气动三片式快装球阀,Q681F,气动三片式卡箍球阀,气动三片式快接球阀,气动不锈钢三片式卡箍快装球阀,防爆气动三片式卡箍快装球阀,气动开关型三片式卡箍快装球阀,气动调节型三片式卡箍快装球阀,气动卡箍快装球阀

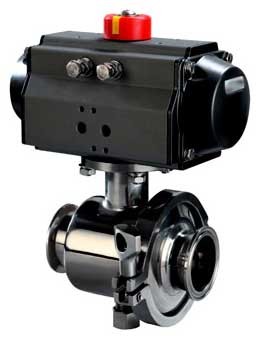

气动卡箍式快装卫生球阀(图1)

<strong><strong><strong><strong><strong><strong><strong><strong><strong>防爆气动卫生级球阀</strong></strong></strong></strong></strong></strong></strong></strong></strong>

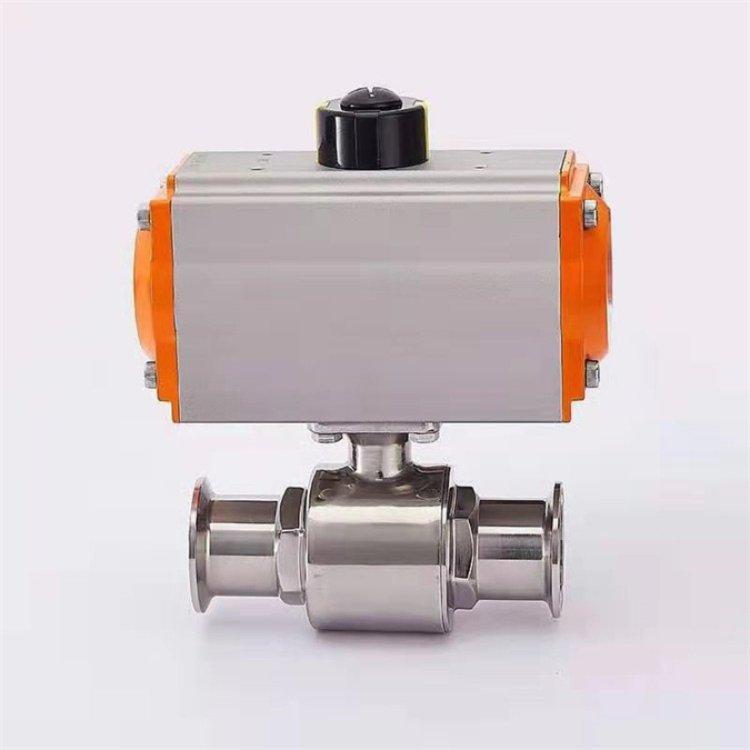

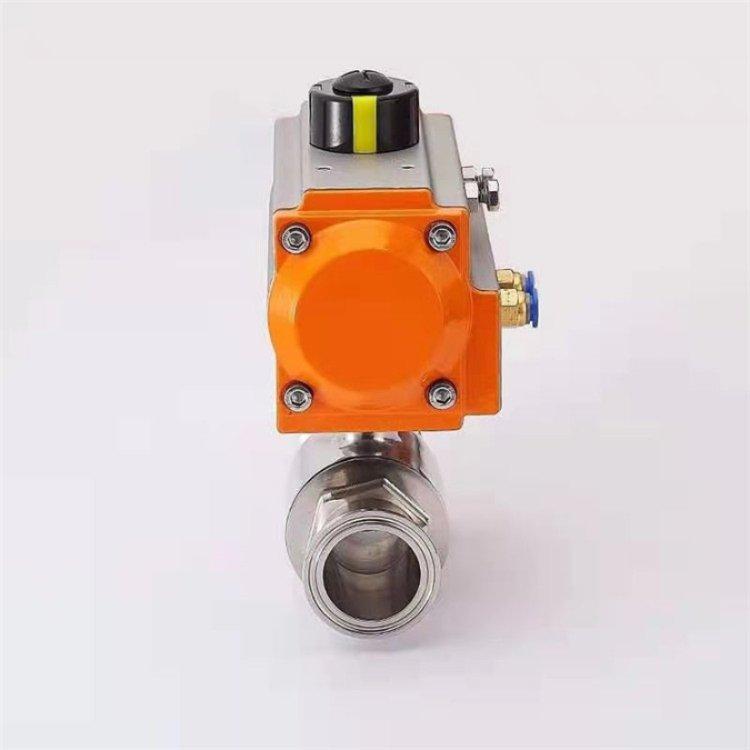

气动食品卫生级快装卡箍球阀 Q681F(图3)气动食品卫生级快装卡箍球阀 Q681F(图4)

执行机构:

采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

技术参数和性能:

GTD/ATD气动执行器技术参数
Q681F气动卫生级球阀阀体参数
类   型
双作用活塞式、弹簧复位式
公称通径
15~133mm
气源压力
双作用:2-8bar/单作用:4-8bar
公称压力
PN1.0MPa
输出力矩
双作用:4N·M~10560N·M
阀轴材质
不锈钢
单作用:7N·M~2668N·M
阀体材质
304/316/316L不锈钢
工作温度
常温型:-20℃~80℃(丁jing橡胶O型圈)
球体材质
304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈)
阀座密封
PTFE
动作范围
0~90°±5°
温   度
PTFE≤180℃
接口螺纹
GTD40~GTD83    G1/8″
连接方式
快装式、焊接式、螺纹式
GTD110~GTD350/ATD52~270   G1/4″
适用介质
酒类、生物工程、食品、制药、饮料、乳品等
阀位信号
定位器:4~20mA/回信器:全开全关信号
特   点
安全卫生,密封好、使用寿命长

外形尺寸:

通径Ø
G
L1
L
D
H
执行器型号
15
25.4
147
80
11
152
ATD-52
20
50.5
147
100
16
156
ATD-52
25
50.5
147
105
22
180
ATD-52
32
50.5
147
120
29
208
ATD-52
38
50.5
147
137
35
218
ATD-52
45
64
168
145
42
226
ATD-63
51
64
168
160
47
226
ATD-63
57
77.5
184
162
52
226
ATD-75
63
77.5
184
170
58
240
ATD-75
76
91
204
195
71
286
ATD-83
89
106
262
235
83
298
ATD-92
102
119
268
270
97
336
ATD-105
133
145
268
290
125
358
ATD-105

附件选项:

根据不同控制和要求可选择下列附件:

回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。

电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。

三联件:可对气源稳压、过滤、气缸加润滑油。

手轮机构:转动手轮机构,可实现手动开、关阀。

电气定位器:输入4~20mA信号,实现阀门调节功能。


选型:

1、气动执行器类型:双作用、单作用

2、介质类型、温度、压力

3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构

上海乔邑阀门主要生产销售【防爆气动卫生级球阀Q681F气动卫生级快装球阀Q681X气动卫生级球阀/气动卫生级卡箍球阀/气动卫生级快接球阀/气动卫生级卡盘球阀】,备有大量库存现货以出厂价直销!我们秉持&ldquo;合理价格、贴心服务&rdquo;的理念,努力为客户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。


气动卡箍式快装卫生球阀Q681F

气动卫生级球阀概述:

  Q681F气动卫生级球阀采用SUS304、316、316L制作,高档抛光设备处理,达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式,广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要,在制造加工过程中严格按FDA要求进行质量临控,采用电脑三维设计,是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他。

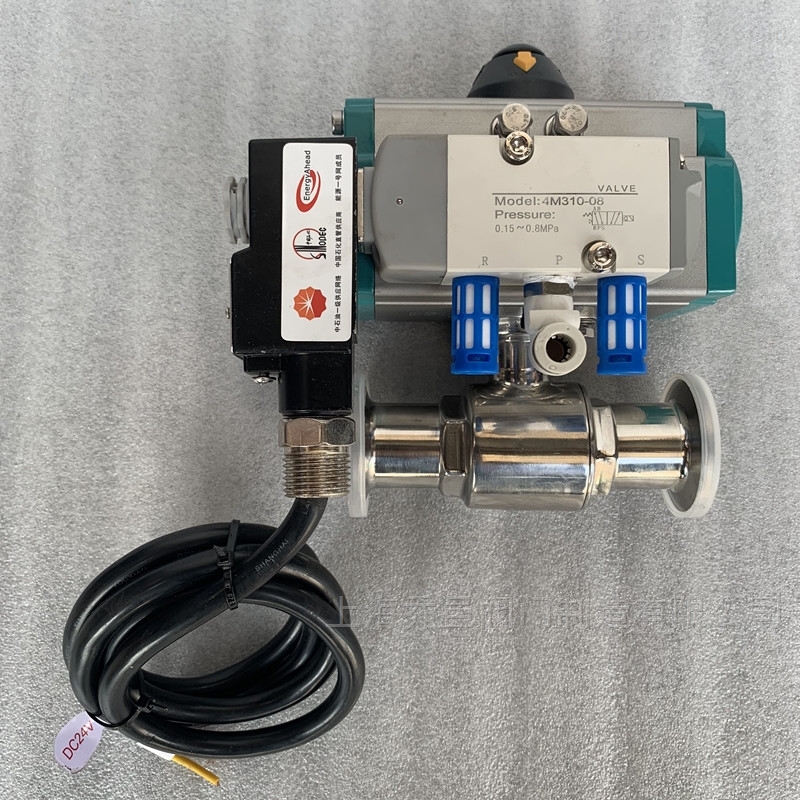

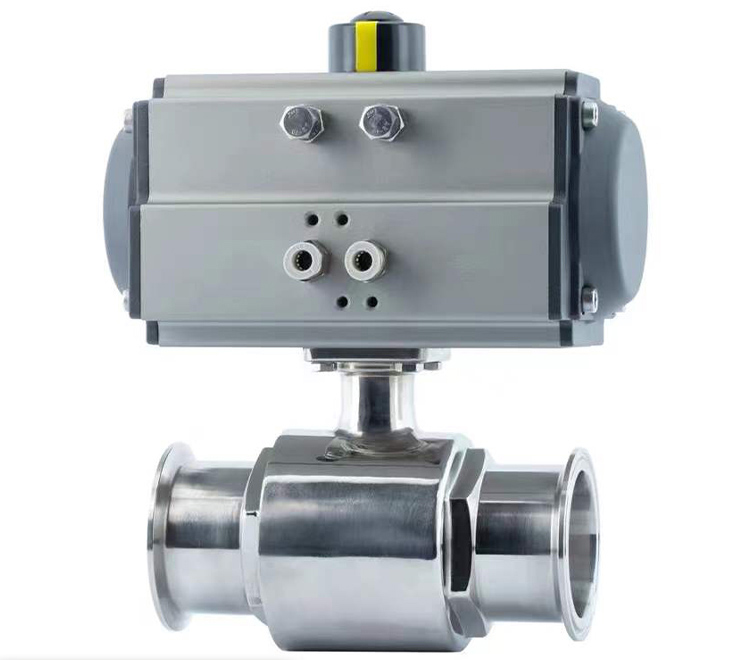

气动食品卫生级快装卡箍球阀 Q681F(图5)气动食品卫生级快装卡箍球阀 Q681F(图6)气动食品卫生级快装卡箍球阀 Q681F(图7)气动食品卫生级快装卡箍球阀 Q681F(图8)


防爆气动卫生级球阀Q681F气动卫生级快装球阀Q681X气动卫生级球阀/气动卫生级卡箍球阀/气动卫生级快接球阀/气动卫生级卡盘球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点:

1、孔径大小与管道一致,不产生沉淀物。

2、流道内壁240Grit抛光,保证流道畅通无阻。

3、采用全包的PTFE密封没有死角,易清洗。
