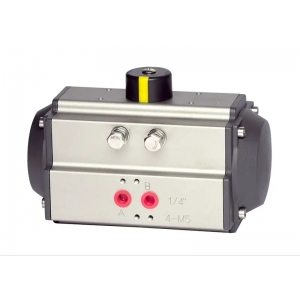

气动执行器 | 型号 | QW-TZ精小型系列、AT单作用系列 |
控制形式 | 双作用/单作用 | |
作用形式 | 切断/调节 | |
气源压力 | 0.4 ～ 0.8 MPa | |
最大回转角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 | |
工作温度 | -20℃ ～ +90℃ |
零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 |
Q611F-16 Q611F-25 | 304 | 0Cr18Ni9 | 增强聚四氟乙烯 | 0Cr18Ni9 | 增强聚四氟乙烯 |
316 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 |
型 号 | 公称压力 PN（MPa） | 试验压力Ps（MPa） | 工作温度 （℃） | 适用介质 | |
壳体 | 密封 | ||||
Q611F-16P（R） | 1.6 | 2.4 | 1.76 | -20～150 | 水、蒸汽、油品、酸类 |
Q611F-25P（R） | 2.5 | 3.75 | 2.75 | ||
Q611F-40P（R） | 4.0 | 6.0 | 4.4 | ||
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 螺栓 |
QW-TZ AT | 铝合金型材 硬质阳极氧化 | 压铸铝合金 环氧树脂喷涂 | 压铸铝 | 钢 镀镍磷合金 | NBR | SUS304 |
公称通径 | 尺 寸 | 气动执行器 | |||||
G | A | H | L | d | D | ||
10 | 3/8 | 131 | 142 | 65 | 12.7 | 18 | AT1 |
15 | 1/2 | 131 | 148 | 67 | 15 | 24 | AT1 |
20 | 3/4 | 131 | 167 | 82 | 20 | 28 | AT1 |
25 | 1 | 131 | 175 | 91 | 25 | 34 | AT1 |
32 | 11/4 | 185 | 210 | 108 | 32 | 41 | AT2 |
40 | 11/2 | 185 | 238 | 129 | 38 | 49 | AT2 |
50 | 2 | 185 | 245 | 148 | 50 | 62 | AT2 |
DN65 21/4
DN80 21/2
DN100 3"
订货须知：
一、①气动三片式球阀产品名称与型号
②气动三片式球阀口径
③气动三片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动三片式球阀型号，请按气动三片式球阀型号直接向我司销售部订购。
手动机构：手操机构

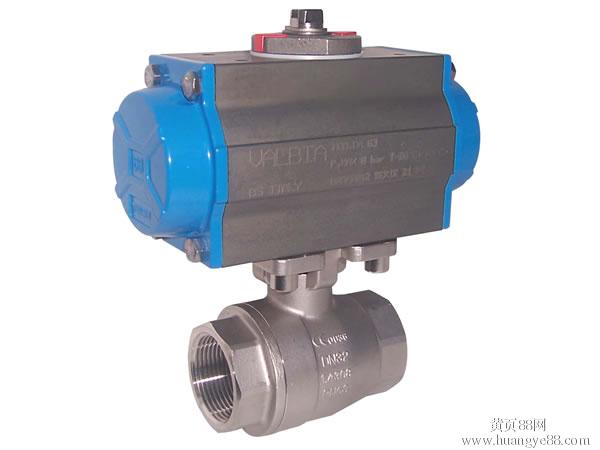

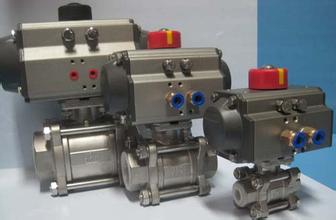

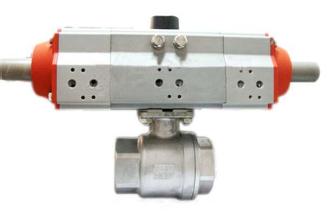

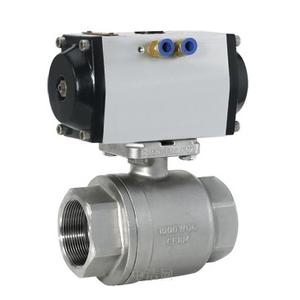

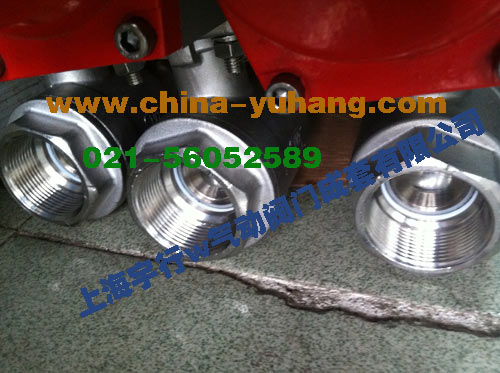

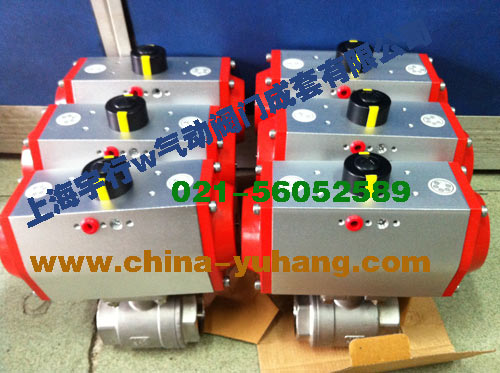

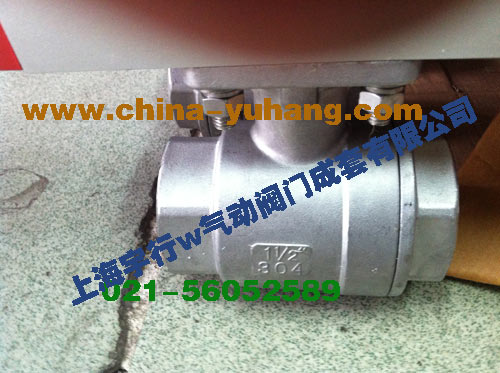

气动二片式图片展示
