气动不锈钢球阀Q641F
我公司按照国家规定的标准型号 款式 设计生产
不同厂家生产的气动球阀有不同之处
不同是 ：外观不同 型号不同
相同的是：参数是相同的 功能是一样的 尺寸大小是差不多的
安装管道 一般主要是要核对一下
1 口径 2 球阀法兰长度 3 空间高度宽度
这样就可以任何厂家都可以替换原来厂家的产品
气动不锈钢球阀

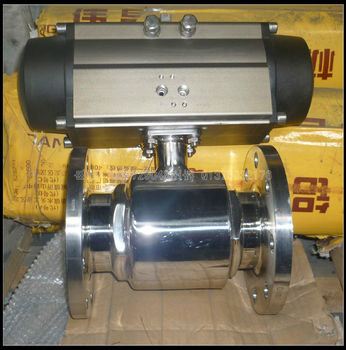

不锈钢气动球阀Q641F
概 述
气动球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密 封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等 工业自动控制系统中。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
气动执行器
型号 QW系列、AT系列、AW系列
气源压力 0.4 ～ 0.8 MPa
最大回转角度 90°～92°
回信器 AC220V AC110V DC24V
控制信号 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源 洁净、干燥压缩空气 工作温度 -20℃ ～ +90℃
气动执行器
型号 QW系列、AT系列、AW系列
气源压力 0.4 ～0.8 MPa
最大回转角度 90°～92°
回信器 AC220V AC110V DC24V
控制信号 电信号：0～0Ma4 ～20Ma 气信号：0.02～0.1 MPa
控制气源 洁净、干燥压缩空气 工作温度 -20℃～+90℃
主要性能规范
型号 公称压力
试验压力Ps（MPa） 工作温度
适用介质
PN（MPa）
壳体 密封
（℃）
Q641F/H-1.6 1.6 2.4 1.76 -50～450
Q641F/H-2.5 2.5 3.75 2.75
Q641F/H-4.0 4.0 6.0 4.4

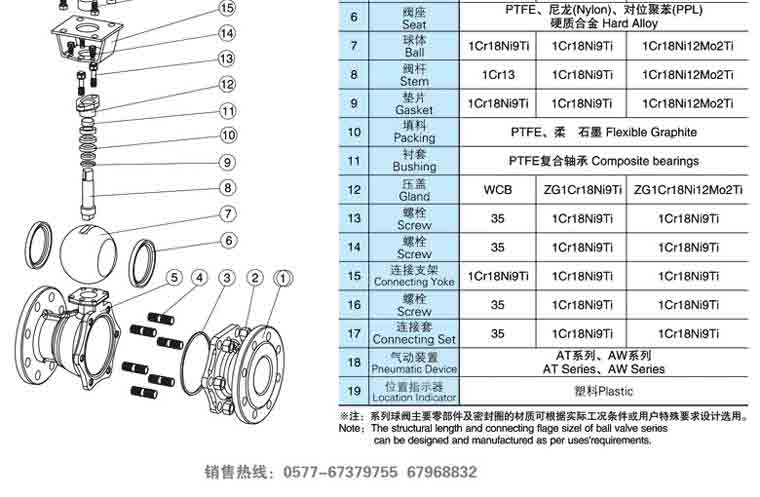

阀体主要零件材料
（不同工况温度，选用水、石油、天然气、酸类等 不同的材质）
零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
Q641F/H | 铸钢、不锈钢 | 不锈钢 | 聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
气动执行器主要部件材料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW系列AT系列 | 铝合金型材 （硬质阳极氧化） | 压铸铝合金 （环氧树脂喷涂） | 压铸铝 | 钢 （镀镍磷合金） | NBR | ABC | SUS304 |
AW系列 | 铸钢 （硬质阳极氧化） | 压铸铝 | 钢 （镀镍磷合金） | NBR | ABC | SUS304 |
Q641F/H型气动球阀

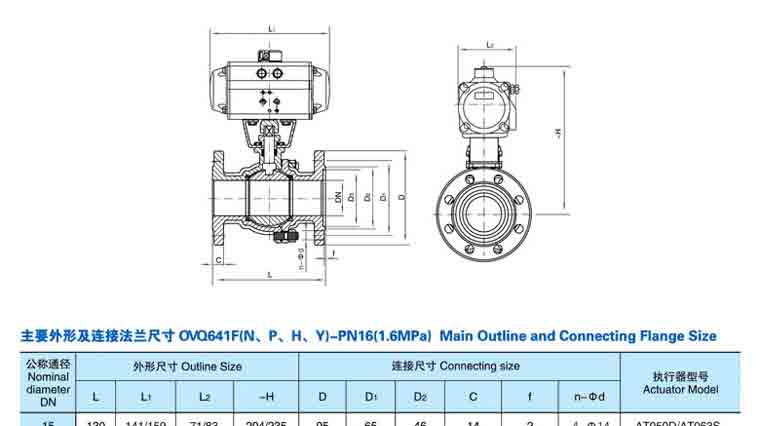

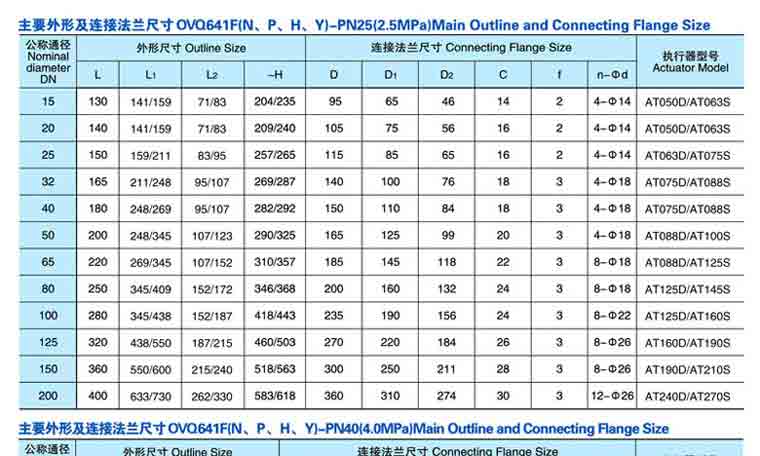

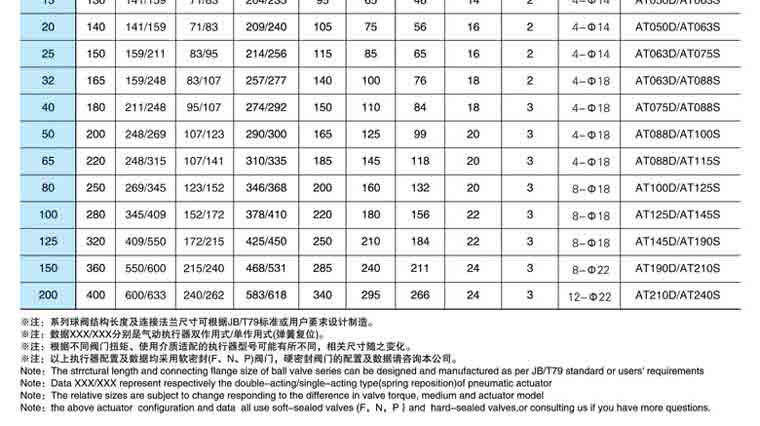

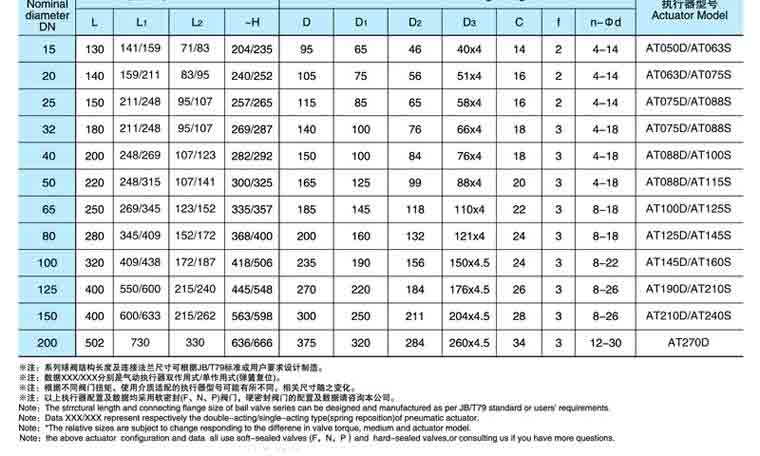

主要外形尺寸 (单位；mm)
DN L H D D1 L0 Z-φd 执行器型号
15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | GT01/AT50D |
20 140 204 105 75 165 4-φ14 GT01/AT50D | |||||||
25 150 215 115 85 165 4-φ14 GT01/AT63D | |||||||
32 165 240 135 100 225 4-φ18 GT02/AT63D | |||||||
40 180 265 145 110 225 4-φ18 GT02/AT75D | |||||||
50 200 275 160 125 225 4-φ18 GT02/AT75D | |||||||
65 220 379 180 145 245 4-φ14/4-φ18 GT03/AT88D | |||||||
80 250 390 195 160 330 8-φ18 GT04/AT100D | |||||||
100 280/320 416 215/230 180/190 330 8-φ18/8-φ23 GT04/AT115D | |||||||
125 320/381 542 245/270 210/220 380 8-φ18/8-φ25 GT05/AT145D | |||||||
150 360/400 572 280/300 240/250 380 8-φ23/8-φ25 GT06/AT160D | |||||||
200 400/500 736 335/360 295/310 440 12-φ25/12-φ25 AW17 | |||||||
250 530/568 926 405/425 355/370 580 12-φ25/12-φ30 AW20 | |||||||
300 600/648 1059 460/485 410/430 715 12-φ25/16-φ30 AW28 | |||||||
350 550/762 1127 520/550 470/490 875 16-φ25/16-φ34 AW28 | |||||||
400 600/838 1398 580/610 525/550 995 16-φ30/16-φ34 AW35 | |||||||
附件的选项
根据不同控制和要求可选择下列附件：切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：手操机构
