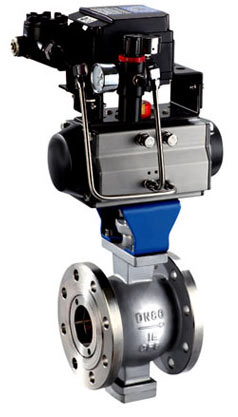

气动法兰式V型球阀VQ640F

气动法兰式V型球阀VQ640FVQ640F气动V型球阀详细资料气动V型球阀是我公司引进国外技术制造的一种新型球阀。采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。 V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的...

咨询热线：021-56052589
立即咨询

产品详情

气动法兰式V型球阀VQ640F

VQ640F气动法兰式V型球阀参数

VQ640F气动V型球阀详细资料
   气动V型球阀是我公司引进国外技术制造的一种新型球阀。采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
   V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100:1。蜗轮传动V型球阀还具有精确调节并可靠定位的功能。V型球阀适用Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。执行机构根据用户要求配置GTD、AT、AW系列等气动活塞式执行机构.

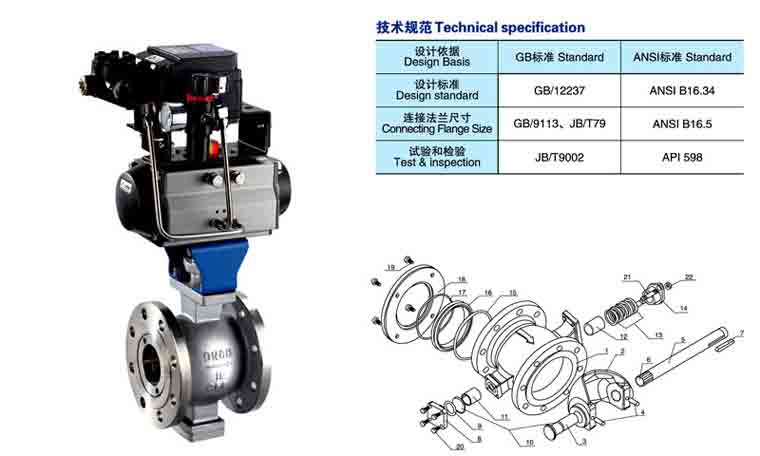

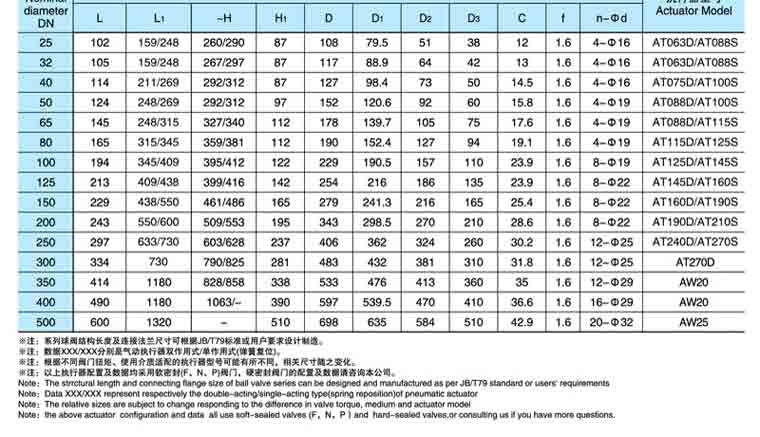

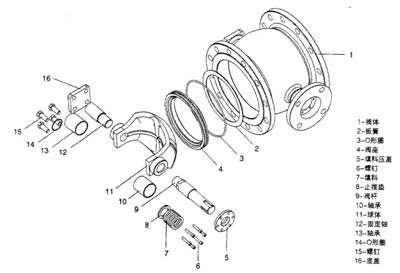

VQ640F气动法兰式V型球阀结构 VQ640F气动法兰式V型球阀阀座密封 VQ640F气动法兰式V型球阀图纸 VQ640F气动法兰式V型球阀尺寸1 VQ640F气动法兰式V型球阀尺寸2

硬密封气动半球阀Q640H

概述

半球球阀是一种新型阀门，是为了解决溶液及矿浆等两相流介质输送的技术问题以及全固物类管线，而研制开发的新型产品。它的开发成功，为石油、化工、冶金、电力、燃气等工业部门的溶液工艺流程中，易沉淀结垢、结晶析出而影响流程，提供了可靠的控制阀门。本产品具有结构新颖、性能稳定、开启迅速、耐磨性强、密封可靠、易于调整维修及直通式结构流通快等特点；较闸阀、截止阀与蝶阀等阀门流阻小、系统降压小、能自行破除结垢、方便启闭及无“死区”等优点；克服了普通球阀易堵塞等弊端，显示其独特的优越性。

结构特点：

□半球球阀非常适用于全固物类的管线，如颗粒类、喷煤类、卸灰类、泥浆类等管线。故可称为喷煤粉球阀或卸灰球阀。

□固定半球结构，在全关闭或全开启状态下没有所谓普通球阀的副腔，所以不会出现堵死现象。适用于单流向管线，整体式结构，构件结构坚固，可消除管道系统压力效应及连接处渗漏的危险。装有轴承使其操作扭矩小，保证了阀门在苛刻工况下工作过程无故障。

□结构、材料的选择以及弹性负荷压力辅助密封阀座保证特别牢固，在阀座和球面间连续接触可防止污垢粘附在球面上。

□可选配蜗轮传动、气动、电动或液动执行器

气动执行器主要技术参数

气动执行器	型号	QW-TZ精小型系列、AT单作用系列、AW系列
	气源压力	0.4 ～ 0.8 MPa
	最大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW-TZ系列 AT系列	铝合金型材（硬质阳极氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
AW系列	铸钢（硬质阳极氧化）		压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304

主要零件材料及适用工况

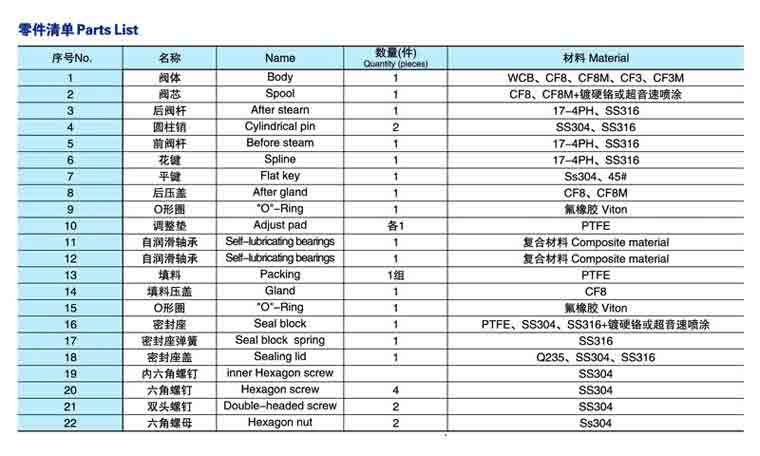

主要零件材料	阀体	WCB	CF8	ZG1Cr18Ni9Ti	CF3	CF8M	ZG1Cr18Ni12Mo2Ti	CF3M
	球体	CF8	CF8	ZG1Cr18Ni9Ti	CF3	CF8M	ZG1Cr18Ni12Mo2Ti	CF3M
	阀杆	2Cr13	304	1Cr18Ni9Ti	304L	316	1Cr18Ni12Mo2Ti	316L
	阀座	2Cr13	304	1Cr18Ni9Ti	304L	316	1Cr18Ni12Mo2Ti	316L
	密封面	聚四氟乙烯、硬质合金
适用工况	适用介质	非腐蚀性或弱腐蚀性	硝酸类腐蚀性	强氧化性		醋酸类腐蚀性		尿素类腐蚀性
	温度范围	-40℃~250℃
	压力等级	PN10/16/25/40
	口径大小	DN15～DN500

结构长度参照标准　　　　　　　　　　　　　法兰参照标准

对夹式同法兰式长度尺寸　　　　　　　　　　　　　GB/T 9112～9124 《钢制管法兰》

法兰式按ISA S 7504及IEC/DIN534-3-2标准　　　　JB/T74～90 《管路法兰》

HG20592～20635 《钢制管法兰》

压力等级口径

PN10/16/25/40 对夹式：DN15~250

法兰式：DN15~500

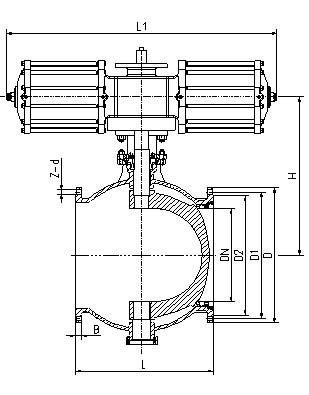

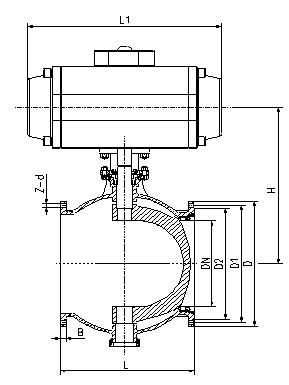

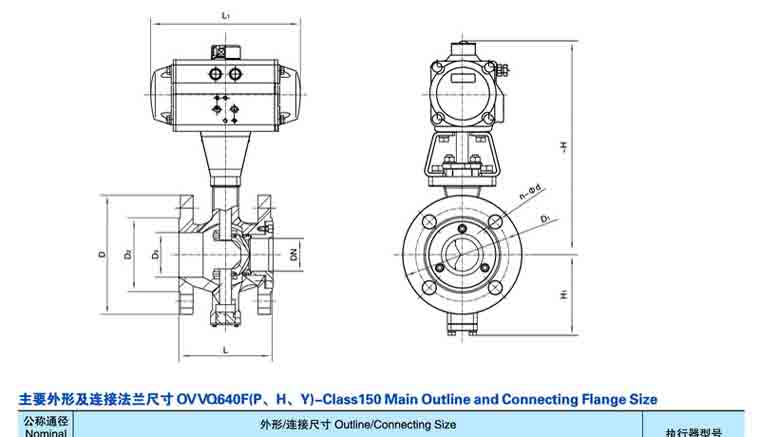

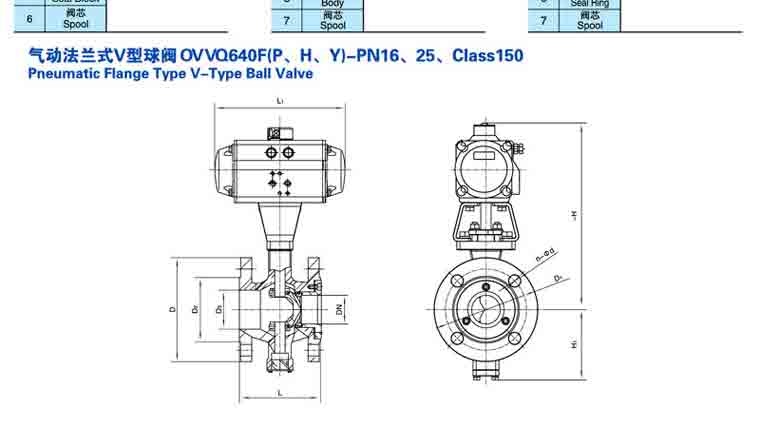

典型结构图

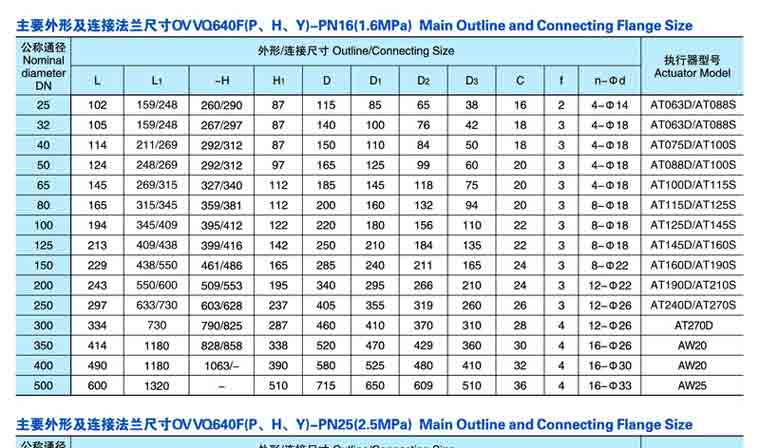

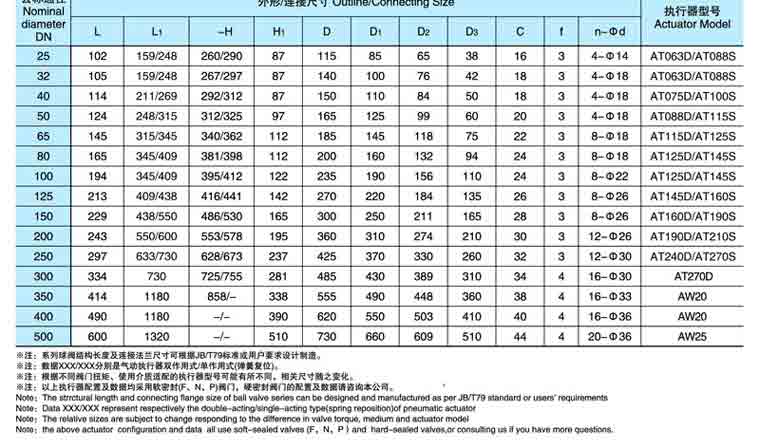

主要连接尺寸

Q640F-16C、25、32、40

单位：mm

DN	D2	D1	D	L	B	L1	H	Z－d
50	3*100	125	165	178	16	225	215	4－18
65	3*120	145	185	190	18	225	237	4－18
80	3*135	160	200	203	20	255	272	8－18
100	3*155	180	220	229	20	330	292	8－18
125	3*185	210	250	254	22	330	350	8－18
150	3*210	240	285	267	24	380	373	8－23
200	3*265	295	340	292	26	460	394	12－23
250	3*320	355	405	330	30	600	408	12－26
300	4*375	410	460	356	30	600	488

附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构
