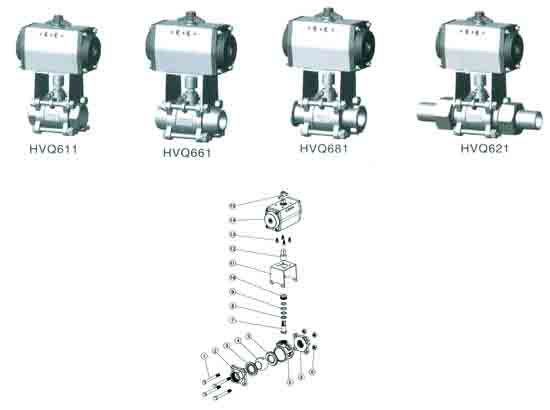

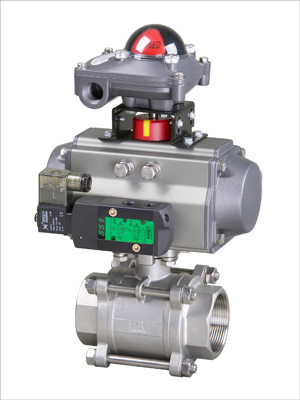

Q611F 气动三片式球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 一、Q611F气动三片式球阀产品特点 气动三片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动 气动三块式内螺纹、焊接、卡箍、接管焊接球阀(阀座F、N、P)压力PN16-64

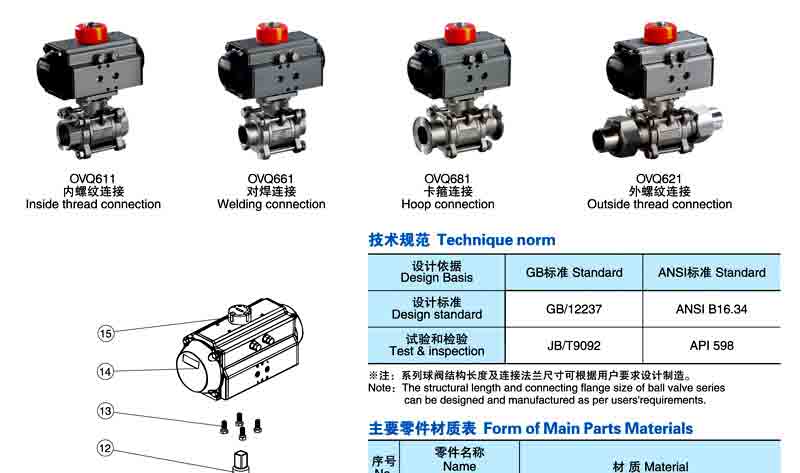

技术规范
| 设计依据 | GB标准 | ANSI标准 |
| 设计标准 | GB/12237 | ANSIB16.34 |
| 试验和检验 | JB/T9002 | API598 |
※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

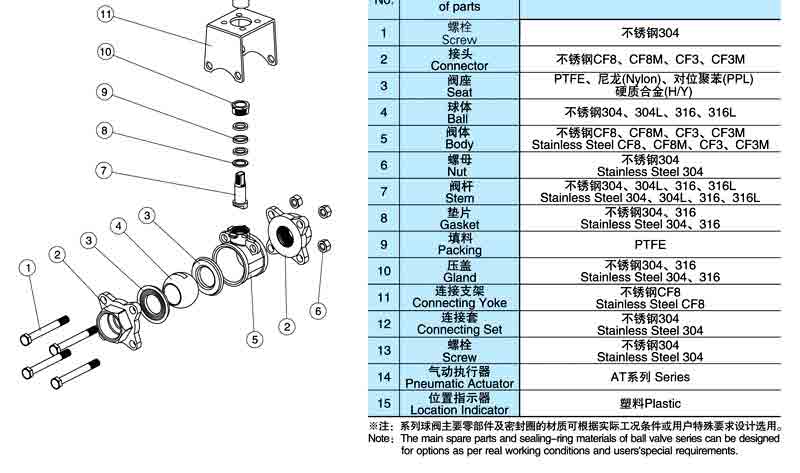

主要零件材质表
| 序号 | 零件名称 | 材质 |
| 1 | 螺栓 | 不锈钢 304 |
| 2 | 接头 | 不锈钢 CF8、CF8M |
| 3 | 阀座 | PTFE |
| 4 | 球体 | 不锈钢 304、316 |
| 5 | 阀体 | 不锈钢 CF8、CF8M |
| 6 | 螺母 | 不锈钢 304 |
| 7 | 阀杆 | 不锈钢 304、316 |
| 8 | 垫片 | PTFE |
| 9 | 填料 | PTFE |
| 10 | 压盖 | 不锈钢 304、316 |
| 11 | 连接支架 | 不锈钢 CF8 |
| 12 | 连接套 | 不锈钢 304 |
| 13 | 螺栓 | 不锈钢 304 |
| 14 | 气动执行器 | |
| 15 | 位置指示器 |
※系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

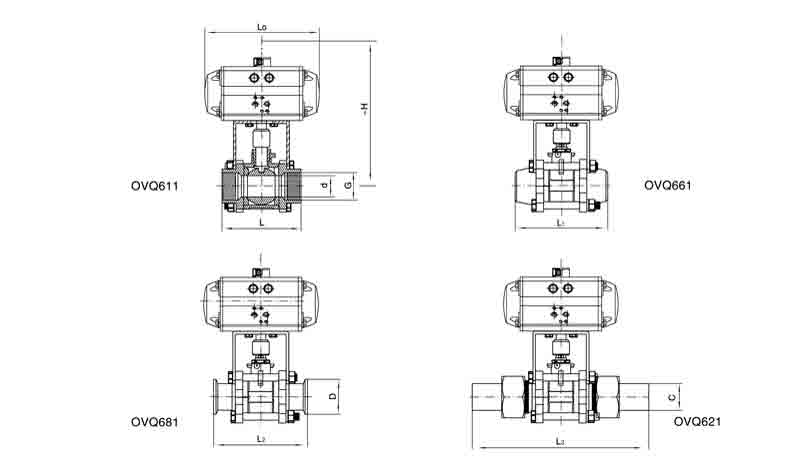

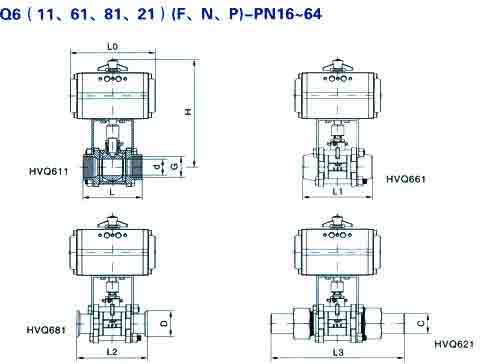

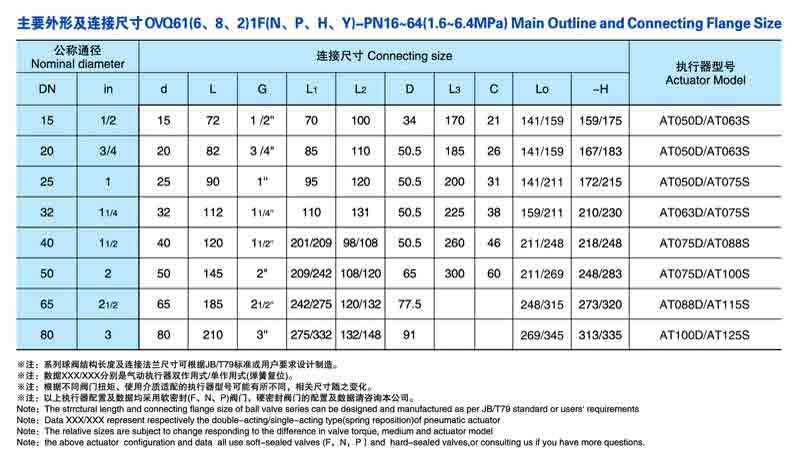

主要外形及连接尺寸 Q6(11、61、81、21)(F、N、P)-16-64
| 通径 | 外形连接尺寸 | 执行器型号 | ||||||||||
| DN | in | d | 1 | G | 11 | 12 | D | 13 | C | 10 | H | |
| 15 | 1/2 | 15 | 73 | 1/2″ | 81 | 85 | 34 | 175 | 22 | 140/178 | 62/75 | GTD52/GTE65 |
| 20 | 3/4 | 20 | 85 | 3/4″ | 92 | 100 | 50.5 | 190 | 28 | 140/178 | 62/75 | GTD52/GTE65 |
| 25 | 1 | 25 | 91 | 1″ | 103 | 115 | 50.5 | 200 | 33 | 140/214 | 62/91 | GTD52/GTE80 |
| 32 | 11/4 | 32 | 112 | 11/4″ | 123 | 130 | 50.5 | 230 | 40 | 164/214 | 75/91 | GTD65/GTE80 |
| 40 | 11/2 | 40 | 120 | 11/2″ | 136 | 150 | 50.5 | 164/246 | 75/101 | GTD65/GTE90 | ||
| 50 | 2 | 50 | 147 | 2″ | 155 | 180 | 64 | 190/295 | 91/112 | GTD80/GTE100 | ||
| 65 | 21/2 | 65 | 168 | 21/2″ | 190 | 230 | 77.5 | 210/340 | 101/127 | GTD90/GTE115 | ||
| 80 | 3 | 80 | 204 | 3″ | 220 | 260 | 91 | 247/398 | 112,139 | GTD100/GTE125 | ||
