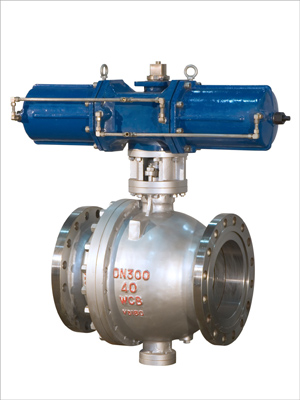

气动固定式球阀(大口径)

  • 气动固定式球阀(大口径) O型固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计,工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。特点1、O型固定式球阀采用固定球设计,相对运动部位均采用磨...
  • 产品详情

气动固定式球阀(大口径)


         O型固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计,工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

特点
1、O型固定式球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
3、O型固定式球阀采用全通径或缩径设计,流通阻力小。
4、金属硬密封O型固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。
5、O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。
10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。

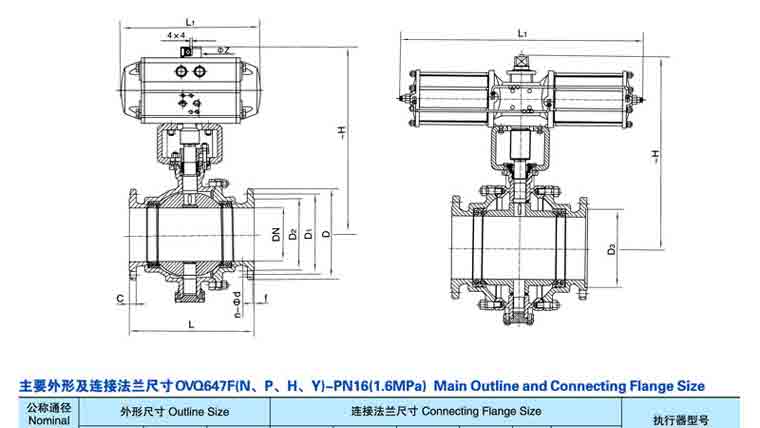

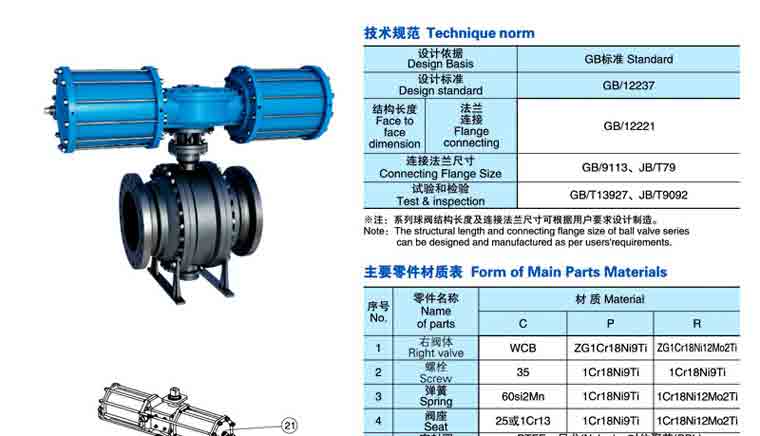

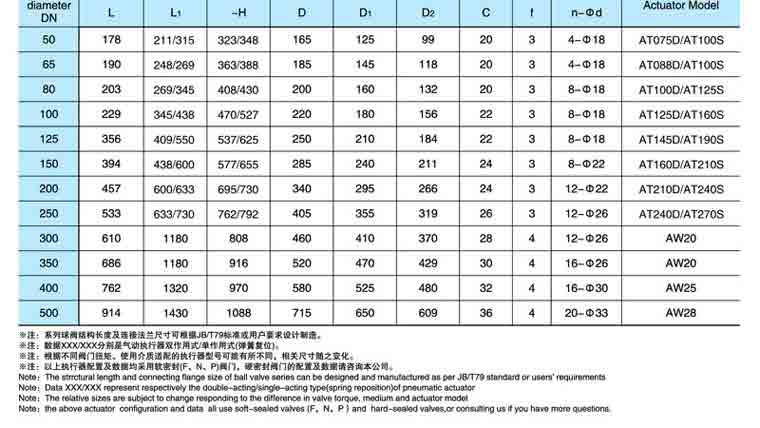

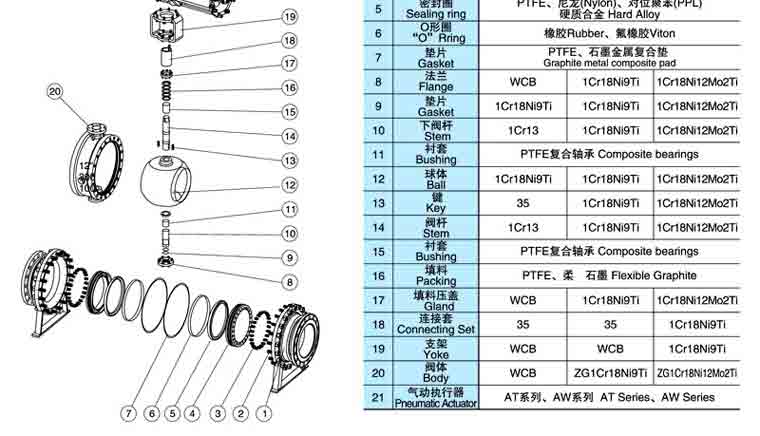

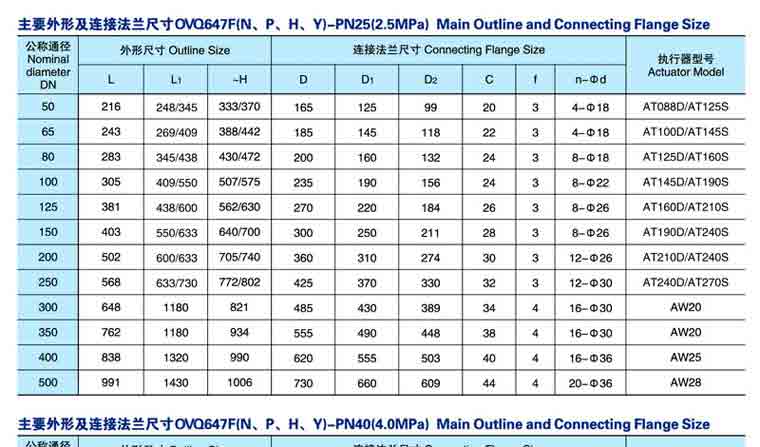

大口径气动固定式球阀参数大口径气动固定式球阀结构大口径气动固定式图纸大口径气动固定式球阀尺寸1大口径气动固定式球阀尺寸2大口径气动固定式球阀尺寸3


概
     气动球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。
气动球阀特点及用途


     气动球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些
优点:
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

工作原理
气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。
气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ~ 0.8 MPa
最大回转角度
90°~92°
回信器
AC220V AC110V DC24V
控制信号
电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ~ +90℃

主要性能规范
型 号
公称压力
PN(MPa)
试验压力Ps(MPa)
工作温度
(℃)
适用介质
壳体
密封
Q641F/H-1.6
1.6
2.4
1.76
-50~450
(不同工况温度,选用不同的材质)
水、石油、天然气、酸类等
Q641F/H-2.5
2.5
3.75
2.75
Q641F/H-4.0
4.0
6.0
4.4

阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
支架
连接轴
Q641F/H
铸钢、不锈钢
不锈钢
聚四氟
2Cr13
柔性石墨
铸钢、不锈钢
铸钢

气动执行器主要部件材料
零件名称
缸体
端盖
活塞
O型圈
指示轴
螺栓
QW系列
AT系列
铝合金型材
(硬质阳极氧化)
压铸铝合金
(环氧树脂喷涂)
压铸铝
(镀镍磷合金)
NBR
ABC
SUS304
AW系列
铸钢
(硬质阳极氧化)

压铸铝
(镀镍磷合金)
NBR
ABC
SUS304


主要外形尺寸 (单位;mm)


DN
L
H
D
D1
L0
Z-φd
执行器型号
15
130
200
95
65
165
4-φ14
QW01/AT50D
20
140
204
105
75
165
4-φ14
QW01/AT50D
25
150
215
115
85
165
4-φ14
QW01/AT63D
32
165
240
135
100
225
4-φ18
QW02/AT63D
40
180
265
145
110
225
4-φ18
QW02/AT75D
50
200
275
160
125
225
4-φ18
QW02/AT75D
65
220
379
180
145
245
4-φ14/4-φ18
QW03/AT88D
80
250
390
195
160
330
8-φ18
QW04/AT100D
100
280/320
416
215/230
180/190
330
8-φ18/8-φ23
QW04/AT115D
125
320/381
542
245/270
210/220
380
8-φ18/8-φ25
QW05/AT145D
150
360/400
572
280/300
240/250
380
8-φ23/8-φ25
QW06/AT160D
200
400/500
736
335/360
295/310
440
12-φ25/12-φ25
AW17
250
530/568
926
405/425
355/370
580
12-φ25/12-φ30
AW20
300
600/648
1059
460/485
410/430
715
12-φ25/16-φ30
AW28
350
550/762
1127
520/550
470/490
875
16-φ25/16-φ34
AW28
400
600/838
1398
580/610
525/550
995
16-φ30/16-φ34
AW35



附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控
电磁阀、双电控电磁阀限位开关回讯器。
调节型附件:电气
定位器气动定位器电气转换器
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构
