气动真空蝶阀GIQ

  • GIQ型－气动高真空蝶阀■GIQ型－气动高真空蝶阀■GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。■GIQPneumatic High Vacuum Butterfly Valve■GIQ pneumatic high vacuum butterfly val...

  • 产品详情


GIQ型－气动高真空蝶阀
气动真空蝶阀
■GIQ型－气动高真空蝶阀


■GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

■GIQ
Pneumatic High Vacuum Butterfly Valve


■GIQ pneumatic high vacuum butterfly valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the butterfly valve opened and closed. It is used to put through or cut off the airflow in vacuum pileline. Applicable medium can be pure air and noncorrosive gases. They may be fitted with signal feedback device and electropneumatic valve positioner.

■主要技术性能
Main Technical Performance


■


■



■
适用范围：Applicability105～1.3×10-4Pa
阀门漏率：Valve Leak Rate≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶)
气源压力：Mains Voltage0.4～0.6MPa
安装方向：Mounting Direction任意

■主要零件材料
Materials of Main Parts


■


■		阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton

CONSTRUCTION FIGHTS(mm)

■外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)

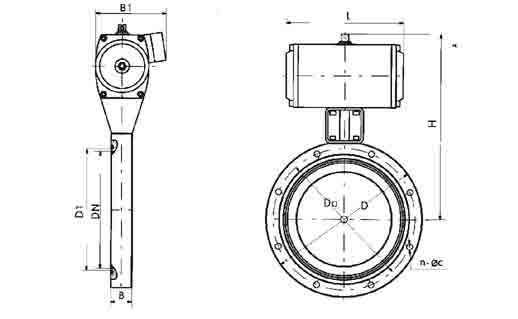

GIQ型－气动高真空蝶阀图纸
Model
型号
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
162
90
104
4-φ7
GID-50
50
110
90
55
22
175
90
104
4-φ7
GID-65
65
125
105
70
26
198
102
140
4-φ9
GID-80
80
145
125
85
30
208
102
140
4-φ9
GID-100
100
170
145
105
30
220
102
140
4-φ12
GID-150
150
220
195
156
35
272
115
164
8-φ12
GID-200
200
275
250
208
40
330
205
190
8-φ12
GID-250
250
330
300
258
45
335
205
190
8-φ14
GID-300
300
380
350
308
55
426
152
247
8-φ14
GID-400
400
500
465
410
60
520
180
308
8-φ18
GID-500
500
600
565
510
80
643
220
378
12-φ18
GID-600
600
710
670
610
100
760
270
524
12-φ21
GID-800
800
920
815
815
130
962
320
648
20-φ21
GID-1200
1200
1440
1280
1280
150
1360
385
1480
36-φ19


真空标准：JB919



型号
DN
D
D0
B
N
C
H
L
E
GIQ-32
32
78
64
22
4
7
175
134
58
GIQ-40
40
85
70
22
4
7
183
147
58
GIQ-50
50
110
90
22
4
9
207
170
58
GIQ-63
63
125
105
28
4
9
222
187
58
GIQ-80
80
145
125
28
4
9
243
212
58
GIQ-100
100
170
145
28
4
12
268
244
58
GIQ-125
125
195
170
34
4
12
318
280
70
GIQ-150
150
220
195
34
8
12
343
317
70
GIQ-200
200
275
250
40
8
12
440
396
97
GIQ-250
250
330
300
45
8
14
520
467
117
GIQ-300
300
380
350
50
8
14
570
546
117
GIQ-400
400
500
465
60
8
18
720
695
138
GIQ-500
500
600
565
70
12
18
890
360
159
GIQ-600
600
710
670
80
12
20
960
370
174
GIQ-800
800
920
880
100
20
21
1220
410
240
GIQ-1000
1000
1140
1090
120
24
23
1604
580
300
