气动塑料蝶阀UPVC,SLD671X

  • 气动塑料蝶阀SLD671X 气动UPVC、CPVC、PP蝶阀特点气动UPVC、CPVC、PP蝶阀根据不同的介质有多种材料可选,耐腐蚀性强,适用于口径比较大的管路。连接是由两端的法兰对夹而成,方便拆卸维修。工作原理也是通过气动执行器90度的旋转来带动阀球的旋转以达到介质的流通与阻断一、气动塑料蝶阀 概述气动塑料蝶阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生活饮水的管路系统、排水...
  • 产品详情

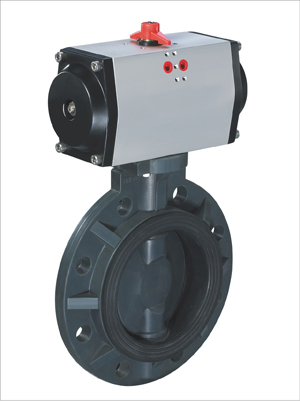

气动塑料蝶阀SLD671X

气动塑料蝶阀D671X       气动塑料蝶阀D671X

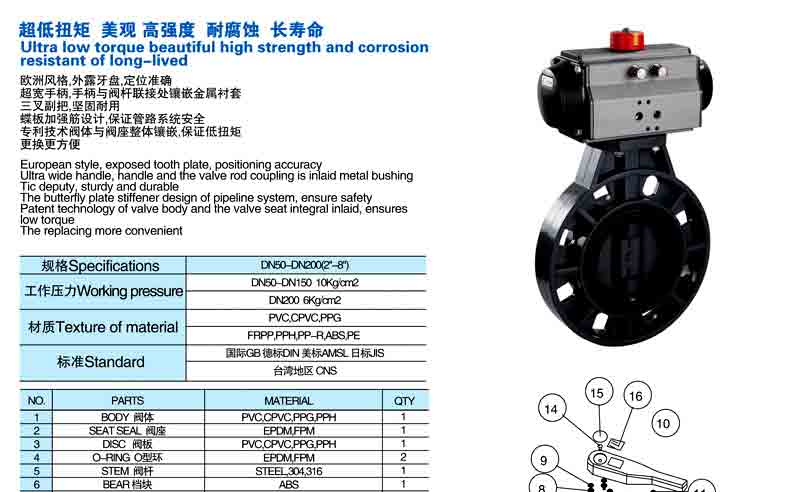

气动UPVC、CPVC、PP蝶阀特点

气动UPVC、CPVC、PP蝶阀根据不同的介质有多种材料可选,耐腐蚀性强,适用于口径比较大的管路。连接是由两端的法兰对夹而成,方便拆卸维修。工作原理也是通过气动执行器90度的旋转来带动阀球的旋转以达到介质的流通与阻断

一、气动塑料蝶阀 概述

气动塑料蝶阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强,应用范围广
材质卫生无毒
耐磨损、容易拆卸,维护简单易

二、气动塑料蝶阀 主要参数

空气驱动

压缩空气4-6bar(可带手轮)

公称通径

50~300mm

公称压力

1.0~1.6Mpa

适用温度

0~+60℃

连接方式

对夹

阀结构

A型

阀体材质

UPVC、CPVC、PP

阀芯材质

UPVC、CPVC、PP、PTFE

密封材质

FPM、EPDM、NBR

适用介质

PVC兼容的食品工业化学溶剂

可选附件

限位开关、定位器、电磁阀、减压阀        三、气动塑料蝶阀 主要外型尺寸

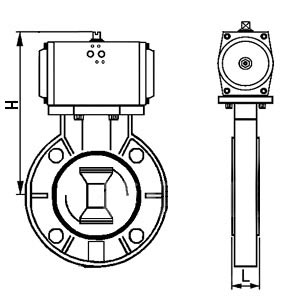

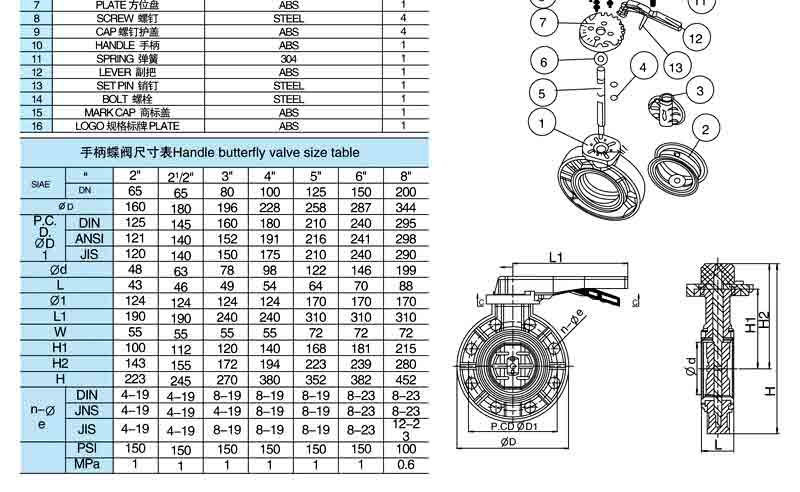

三、气动塑料蝶阀 主要外型尺寸


通径(mm)

英寸″尺寸(mm)
LD1D2-ANSID2-JISD2-DIND3HN-φm-ANSIN-φm-JSIN-φm-DIN

50

2

43

56.5

120.39

120

125

165

103

4-19

4-19

4-18

65

2 1/2

47.5

70

139.44

140

145

185

113

4-19

4-19

4-18

80

3

47.5

79

152.4

150

160

201

115

4-19

4-19

4-18

100

4

57.2

103

190.5

175

180

229

135

8-19

8-19

8-18

125

5

66

130

216

210

210

257

165

8-22

8-23

8-18

150

6

74

151

241.55

240

240

285

177

8-22

8-23

8-23

200

8

87.5

200

298.5

290

295

343

210

8-22

8-23

8-23

250

10

110

255

362

355

350

411

240

12-25

12-25

12-23

300

12

129

311

432

400

400

490

297

12-25

12-25

12-23

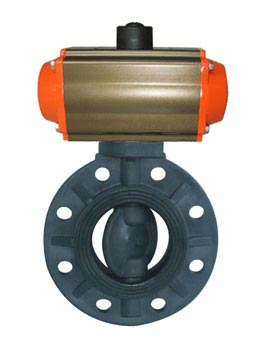

气动塑料蝶阀

气动塑料蝶阀参数气动塑料蝶阀尺寸
