气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。

气动蝶阀按材质可分为：不锈钢气动蝶阀、WCB铸钢气动蝶阀、铸铁气动蝶阀；

气动蝶阀按连接方式可分为对夹式气动蝶阀和法兰式气动蝶阀及焊接式气动蝶阀；

气动蝶阀按密封面形式可分为软密封气动蝶阀和硬密封气动蝶阀；

气动蝶阀按结构形式可分为中线气动蝶阀和偏心气动蝶阀；

气动蝶阀按功能可分为双作用气动蝶阀和单作用气动蝶阀；

气动蝶阀按用途还可分为通风气动蝶阀、衬氟防酸耐腐蚀性气动蝶阀、脱硫气动蝶阀 、衬胶气动蝶阀等

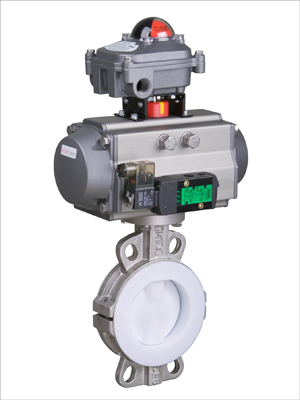

产品名称：全衬氟气动对夹式蝶阀D671F46

型 号：D671F46-10C;D671F46-10;D671F46-10P;

D671F46-16C;D671F46-16;D671F46-16P;
公称通径：DN50~1000mm
公称压力：1.0MPa

使用介质：何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。
使用温度：-85~150

硬密封气动蝶阀

硬密封气动蝶阀广泛用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用。根据材质的选用情况可分别适用于无腐蚀性工况时碳钢：-29℃～425℃不锈钢：-40℃～650℃；适用介质为空气、水、污水、蒸气、煤气、油品等。

软密封气动蝶阀

软密封气动蝶阀适用于温度≤150℃（视密封面的使用橡胶材料而定、如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。

气动碟阀是由阀门气动执行器+蝶阀构成。我司采用新型系列GT型、AT型或AW型气动执行器（原则上，DN200以下口径用AT或GT型执行器，DN200以上口径运用AW型气动执行器），气动执行器按功能可分为有双作用式气动执行器和单作用式气动执行器（弹簧复位），按齿轮传动，安全可靠。

大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

执行器可配附件：

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
