高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3

  • 二通板式球阀BKHU 三通板式球阀BKHU3 BKHU只提供碳钢阀体,标准配置包括手柄 订货示例: 外形图球阀内部结构图 三通球阀BKHU3标准阀的密封功能只在以下两种情况下有效(1) 关闭的油口压力为零;(2) 两个连通油口的压力高于关闭油口压力; 三通球阀通道机能:L型孔,0-90操作机能代号:L90T型孔,0-90-180操作机能...
  • 产品详情

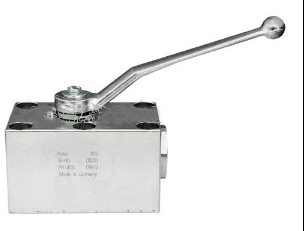

二通板式球阀BKHU

                               三通板式球阀BKHU3

 高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3

BKHU只提供碳钢阀体,标准配置包括手柄

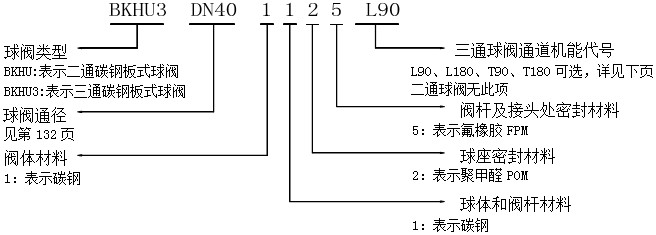

订货示例:

 高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3



外形图

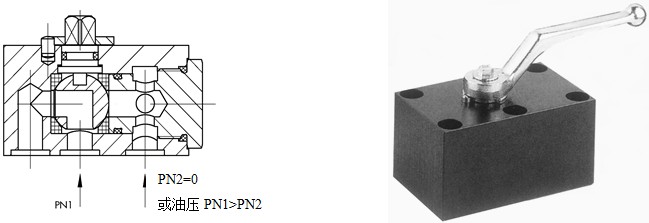

球阀内部结构图

 高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3

三通球阀BKHU3标准阀的密封功能只在以下两种情况下有效

(1) 关闭的油口压力为零;

(2) 两个连通油口的压力高于关闭油口压力;

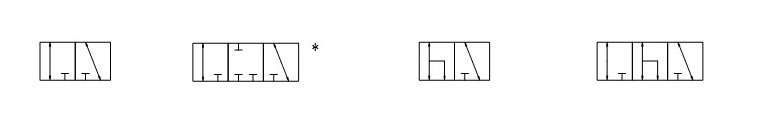

三通球阀通道机能:

L型孔,0°-90°操作
机能代号:L90
T型孔,0°-90°-180°操作
机能代号:T180
L型孔,0°-90°-180°操作
机能代号:L180
T型孔,0°-90°操作
机能代号:T90



 高压板式球阀BKHU,二通板式球阀BKHU,三通板式球阀BKHU3

* 中间位置(90°时),只能中间接口承受压力。



通径
DN

工作压力
bar

实际内径
LW

a
mm

B
mm

b
mm

b1
mm

b2
mm

b3
mm

d
mm

d1
mm

d2
mm

d3×沉孔深
mm

H
mm

6

500

6

39

49

35

7.5

9.5

7.5

6

13

8.5

-

49

10

500

9

44

55

40

8

17

8

9.5

15

9

13.5×8.5

52

13

500

13

58

60

45

7.5

24.5

8

13

20

9

13.5×8.5

61

20

400

20

69

70

51

11

29

10

20

30

10.5

17.5×10.5

86

25

400

24

81

80

60

11

31

11

24

35

13

18.5×12.5

96

32

315

32

96

100

78

12

40.5

17.5

32

40

13

19.5×12.5

119

40

315

38

112

130

95

28.5

42.5

42.5

38

48.5

17

25.0×16.5

119

50

315

48

136

150

112

38

47

47

48

55

22

33.0×21.5

134



通径
DN

H1
mm

H2
mm

H4
mm

e
mm

L
mm

l
mm

l1
mm

l2
mm

l3
mm

l4
mm

SW
mm

SW□
mm

M
mm

重量
kg

6

38

8

19

2

57

42

-

6

31.5

22

27

9

M5

1.1

10

41

8

19

2

71

55

-

6

42

25

30

9

M5

2

13

50

8

27

2

98.5

83

41.5

7

56

31.3

32

9

M5

2.3

20

70

12

38.5

3

118

97

48.5

7

67

38

41

14

M6

3.4

25

80

12

45

3

137

115

57.5

8

74

43

46

14

M6

5.2

32

100

13.5

54

3

165.5

136

68

10

90.5

50

60

17

M8

10.5

40

100

13.5

50

3

183

112

56

10

98.5

56

70

17

M8

15.1

50

115

13.5

54

3

221

136

68

20

115

68

85

19

M8

24



球阀型号

球阀通径DN

常用二通球阀型号

常用三通球阀型号

06

BKHU DN06 1125

BKHU3 DN06 1125*

10

BKHU DN10 1125

BKHU3 DN10 1125*

13

BKHU DN13 1125

BKHU3 DN13 1125*

20

BKHU DN20 1125

BKHU3 DN20 1125*

25

BKHU DN25 1125

BKHU3 DN25 1125*

32

BKHU DN32 1125

BKHU3 DN32 1125*

40

BKHU DN40 1125

BKHU3 DN40 1125*

50

BKHU DN50 1125

BKHU3 DN50 1125*

*三通球阀订货时请注明通道机能代号,见订货示例。
