高压球阀4KH,高压三通球阀,不锈钢高压三通球阀

3KH或4KH可供不锈钢和碳钢阀体，标准配置包括手柄订货示例：多路球阀材料组合表材料组合代号型号示例阀体球座密封阀杆密封最高压力适用介质碳钢球阀1123或21234KH-G3/4-20 2123碳钢POMNBR400 bar油，-30℃～+100℃（磷酸脂油需用1126）不锈钢球阀44454KH-G3/4-20 4445316TiPTFEFPM100 bar适用于氟橡胶的化学介质，-30℃～+...

咨询热线：021-56052589
立即咨询

产品详情

高压球阀4KH,高压三通球阀,不锈钢高压三通球阀

3KH或4KH可供不锈钢和碳钢阀体，标准配置包括手柄

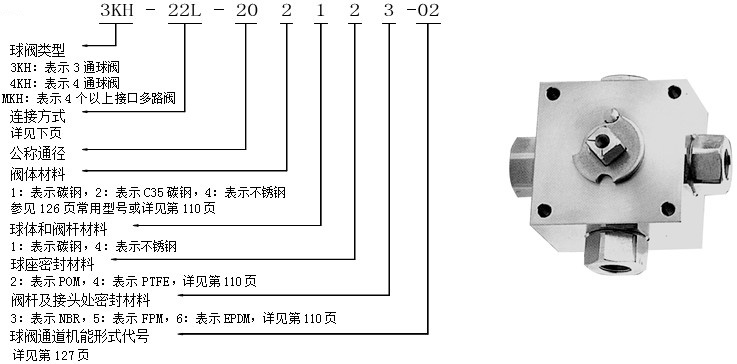

订货示例：

高压球阀4KH,高压三通球阀,不锈钢高压三通球阀

多路球阀材料组合表

	材料组合代号	型号示例	阀体	球座密封	阀杆密封	最高压力	适用介质
碳钢球阀	1123或2123	4KH-G3/4-20 2123	碳钢	POM	NBR	400 bar	油，-30℃～+100℃（磷酸脂油需用1126）
不锈钢球阀	4445	4KH-G3/4-20 4445	316Ti	PTFE	FPM	100 bar	适用于氟橡胶的化学介质，-30℃～+250℃
不锈钢球阀	4446	4KH-G3/4-20 4446	316Ti	PTFE	EPDM	100 bar	适用于乙丙橡胶的化学介质，-50℃～+150℃

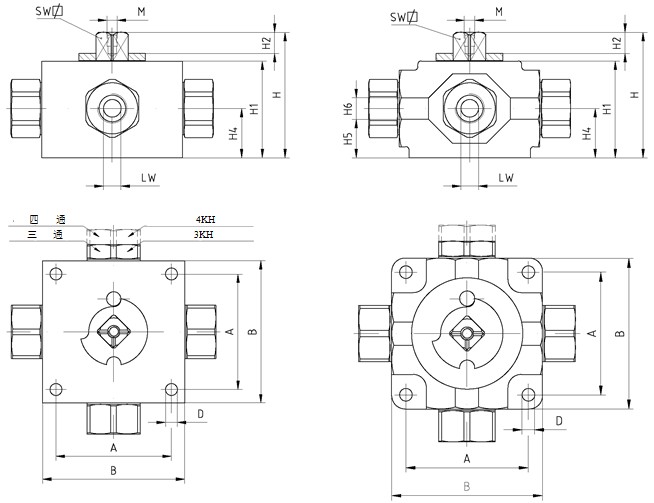

阀体尺寸以及工作压力，适用于各种接口形式

通径 DN	工作压力bar		B mm	A mm	D mm	H mm	H1 mm	H2 mm	H4 mm	H5 mm	H6 mm	M mm	SW mm
通径 DN	POM密封	PTFE密封	B mm	A mm	D mm	H mm	H1 mm	H2 mm	H4 mm	H5 mm	H6 mm	M mm	SW mm
4 至 6	500	100	70	55	6.5	68	52	12	26.5	-	-	M6	12
8	500	100	80	65	6.5	71	55	12	28	-	-	M6	14
10	500	100	80	65	6.5	71	55	12	28	-	-	M6	14
13	400	100	99	80	8.7	77	60	12	30	22	15	M6	14
20	400	100	112	85	8.7	89.5	71	13.5	37	28	18	M8	17
25	350	100	124	105	11.0	98	79	13.5	42.5	32.5	20	M8	19
40	63	63	198	150	14.5	129	107	16	57.5	47	22	M8	22

球阀接口形式	碳钢球阀常用型号（密封为POM、NBR）	通径 DN	实际内径LW L、T型孔 X型孔		D	RA mm	阀总长 L	i mm	SW1
英制直管螺纹ISO228	3KH或4KH G1/8 04 1123	4	5	5	G 1/8〞	-	100	13	27
	3KH或4KH G1/4 06 1123	6	6	5	G 1/4〞	-	100	13	27
	3KH或4KH G3/8 10 1123	10	9	7.5	G 3/8〞	-	115	13	30
	3KH或4KH G1/2 13 2123	13	12.5	11.5	G 1/2〞	-	135	15	36
	3KH或4KH G3/4 20 2123	20	19	18	G 3/4〞	-	148	17	41
	3KH或4KH G1 25 2123	25	24	22	G1〞	-	172	19	50
	3KH或4KH G11/4 25 2123	25	24	22	G11/4〞	-	180	20	50
	3KH或4KH G11/2 40 9123	40	36	33	G11/2〞	-	230	24	75
美制锥管螺纹NPT	3KH或4KH 1/8NPT 04 1123	4	5	5	1/8〞NPT	-	105	12	27
	3KH或4KH 1/4NPT 06 1123	6	6	5	1/4〞NPT	-	105	17	27
	3KH或4KH 3/8NPT 10 1123	10	9	7.5	3/8〞NPT	-	115	17	30
	3KH或4KH 1/2NPT 13 2123	13	12.5	11.5	1/2〞NPT	-	140	22	36
	3KH或4KH 3/4NPT 20 2123	20	19	18	3/4〞NPT	-	154	23	41
	3KH或4KH 1 NPT 25 2123	25	24	22	1〞 NPT	-	183	27	50
	3KH或4KH 11/4NPT 25 2123	25	24	22	11/4〞NPT	-	190	28	50
	3KH或4KH 11/2NPT 40 9123	40	36	33	11/2〞NPT	-	236	33	75
公制螺纹 24°锥面 DIN2353 轻系列 “L”	3KH或4KH 06L 04 1123	4	5	5	M12×1.5	6	105	7	27
	3KH或4KH 08L 06 1123	6	6	5	M14×1.5	8	105	7	27
	3KH或4KH 10L 08 1123	8	9	7.5	M16×1.5	10	114	8	30
	3KH或4KH 12L 10 1123	10	9	7.5	M18×1.5	12	114	8	30
	3KH或4KH 15L 13 2123	13	12.5	11.5	M22×1.5	15	136	9	36
	3KH或4KH 18L 13 2123	13	12.5	11.5	M26×1.5	18	136	9	36
	3KH或4KH 22L 20 2123	20	19	18	M30×2	22	152	11	41
	3KH或4KH 28L 25 2123	25	24	22	M36×2	28	170	11	50
	3KH或4KH 35L 25 2123	25	24	22	M45×2	35	174	13	50
	3KH或4KH 42L 40 9123	40	36	33	M52×2	42	246	13	75
公制螺纹 24°锥面 DIN2353 重系列 “S”	3KH或4KH 08S 04 1123	4	5	5	M16×1.5	8	105	9	27
	3KH或4KH 10S 06 1123	6	6	5	M18×1.5	10	105	9	27
	3KH或4KH 12S 08 1123	8	9	7.5	M20×1.5	12	116	9	30
	3KH或4KH 14S 10 1123	10	9	7.5	M22×1.5	14	121	11	30
	3KH或4KH 16S 13 2123	13	12.5	11.5	M24×1.5	16	140	11	36
	3KH或4KH 20S 13 2123	13	12.5	11.5	M30×2	20	144	13	36
	3KH或4KH 25S 20 2123	20	19	18	M36×2	25	162	15	41
	3KH或4KH 30S 25 2123	25	24	22	M42×2	30	180	17	50
	3KH或4KH 38S 25 2123	25	24	22	M52×2	38	184	19	55

•焊接式连接的球阀（DIN2353接口）
球阀型号前加"W-"表示焊接式接口，如：W-3KH 20S×2 13 4445
"×2"表示焊接接管壁厚S为2。

•卡套式连接的球阀（DIN2353接口）
球阀型号前加"C-"表示卡套式接口，如：C-3KH 20S 13 4445

多路球阀通道的机能形式

机能代号	球阀类型	工作方式	工作示意图
01	3/2通球阀，L型孔*	正 0°-90°
02	3/3通球阀，L型孔*和附加孔	0°-45°-90°
03	3/2通球阀，T型孔*	正 0°-90°
04	3/3通球阀，T型孔和附加孔	0°-45°-90°
05	3/2通球阀，T型孔和卸压孔	0°-90°
06	4/2通球阀，X 型孔*	0°-90°
07	4/3通球阀，X 型孔和附加孔	0°-45°-90°
08	4/2通球阀，T型孔*	正0°-90°
09	4/3通球阀，T型孔*	正 0°-90°-180°
10	4/3通球阀，L型孔和卸压孔	0°-45°-90°
11	3/2通球阀，L型孔和附加L型孔	0°-45°
12	3/3通球阀，L型孔和附加减压孔	0°-45°-90°
13	2/2通球阀	0°-90°
14	4/3通球阀T型孔和交叉孔	0°-45°-90°
15	5/4通球阀，L型垂直孔*，此球阀有5 路，进口在底部	正 0°-360°
16	4/2通球阀，十字孔	0°-45°
17	4/2通球阀，X型孔和附加T型孔	0°-45°-90°
19	3/2通球阀，T型孔	正 0°-90°
20	3/3通球阀，T型孔*	正0°-90°-180°
