气动高压三通球阀,不锈钢三通高压球阀.Q614N,RK3

  • 气动不锈钢高压球阀3通Q614N/RK3 阀门制造类型:德国进口碳钢高压球阀 (货源充足) 国产 (周期短 可以按照客户要求加工)阀门连接:G螺纹 NPT螺纹 外螺纹 卡套 焊接阀门结构类型: 直通(2通) 三通阀门使用介质:高压水 天然气 石油 等压力:10~50MPa温度:-20~250口径:DN6~50材质:碳钢 不锈钢 304 3...
  • 产品详情

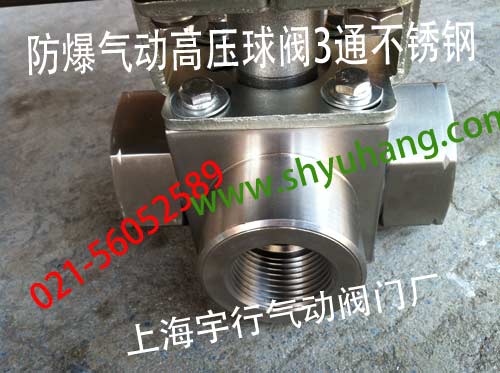

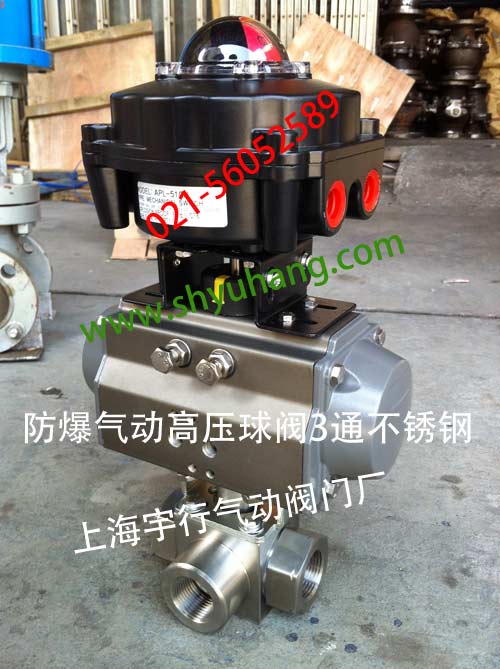

气动不锈钢高压
3通Q614N/RK3

气动不锈钢高压三通球阀,Q614N,RK3   气动不锈钢高压三通球阀,Q614N,RK3气动不锈钢高压三通球阀,Q614N,RK3  气动不锈钢高压三通球阀,Q614N,RK3

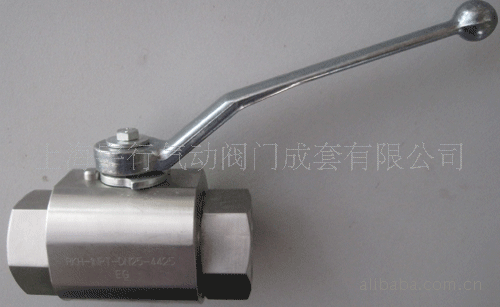

           德国进口动高压球阀Q611N-350 DN25NPT

阀门制造类型:德国进口碳钢高压球阀   (货源充足)

              国产 (周期短 可以按照客户要求加工)

阀门连接:G螺纹 NPT螺纹 外螺纹 卡套 焊接

阀门结构类型: 直通(2通) 三通

阀门使用介质:高压水 天然气 石油 等

压力:10~50MPa

温度:-20~250

口径:DN6~50

材质:碳钢 不锈钢 304 316

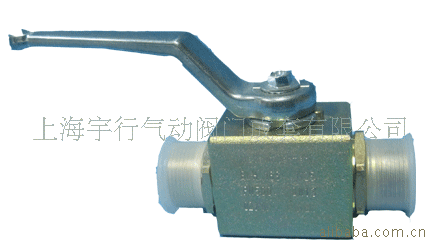

 进口   焊接式高压球阀

焊接式高压球阀BKH-350 DN25 30S

进口    德国进口碳钢高压球阀BKH-1NPT

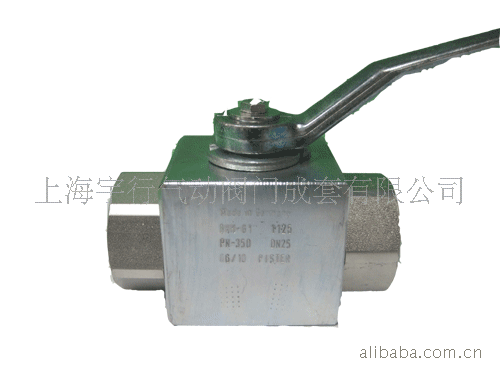

德国进口高压球阀BKH-350 DN25 NPT

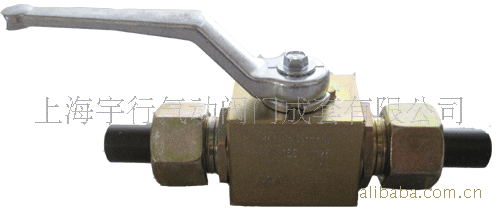

      进口 外螺纹高压球阀               进口 G螺纹高压球阀

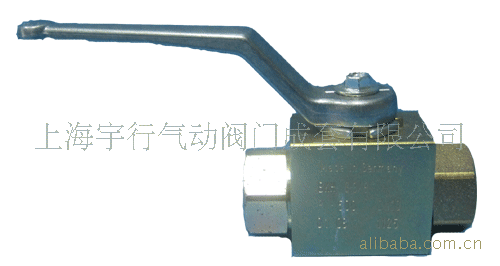

进口高压球阀BKH-500 DN13 16S       进口高压球阀 BKH-500 DN10 G3/8
           不锈钢高压球阀

不锈钢圆体高压球阀RKH-350 DN25 NPT 1"

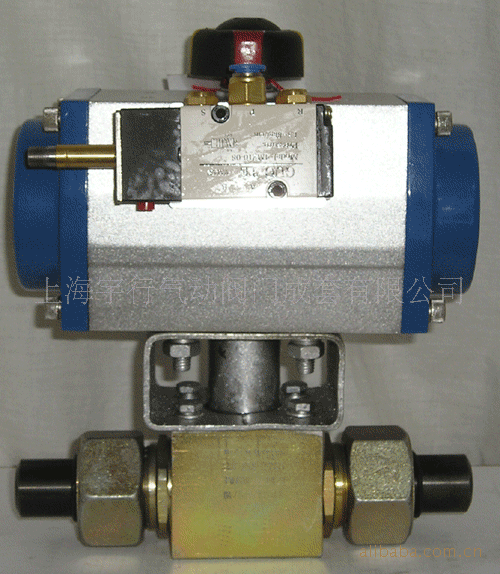

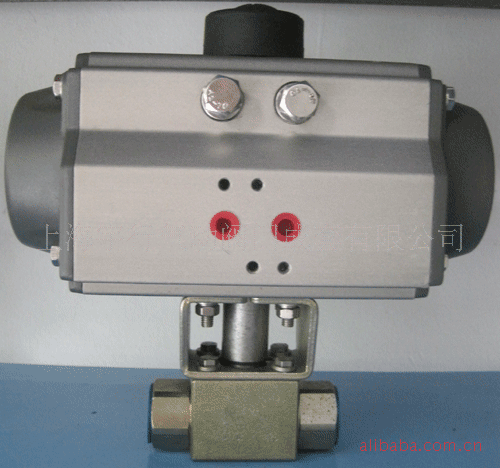

     气动高压球阀                  气动焊接球阀              单作用气动球阀



 QW-TZ气动高压球阀Q611N-500 DN10 G3/8    AT气动焊接式高压球阀Q661N-350 DN25 30S    AT气动高压球阀Q611N-500 DN13 1/2NPT




    AT气动高压球阀                气动高压三通球阀              GT气动高压球阀
  QW-TZAT气动高压球阀Q611N-500 DN10 G3/8 KHBQW-TZ气动高压球阀Q614N-350 DN10 G3/8

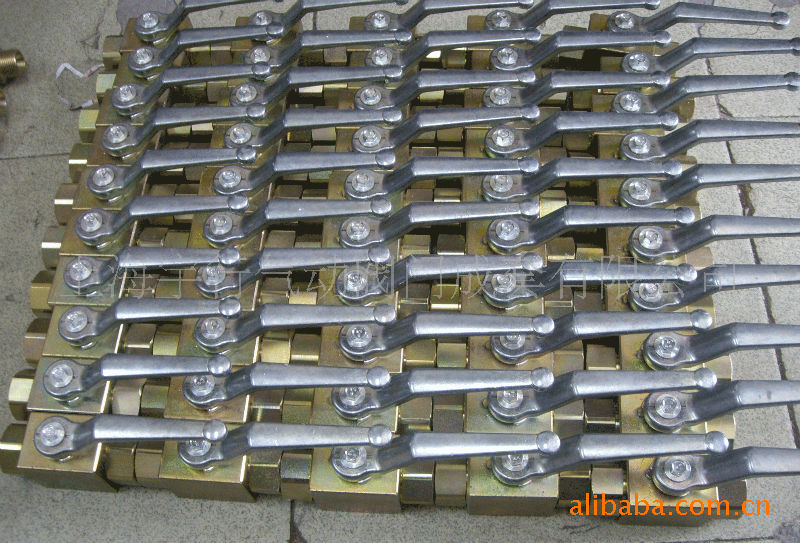

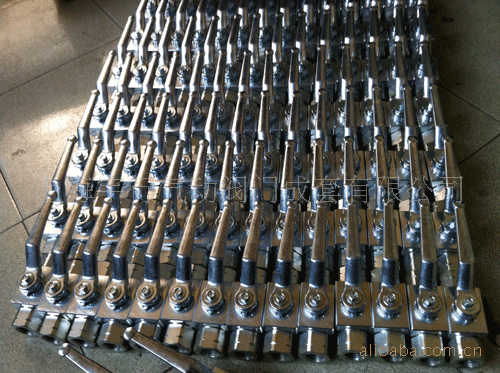

图片1  德国进口高压球阀 大量库存

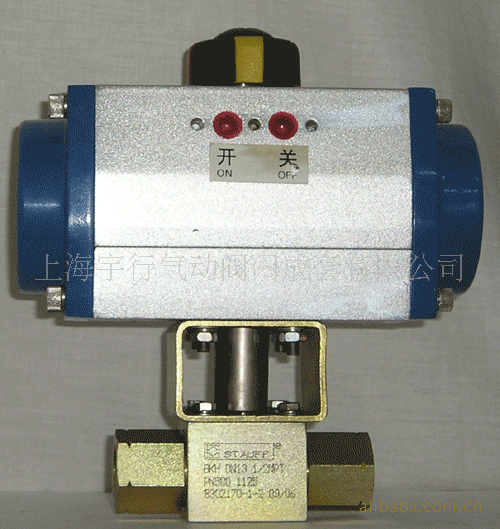

 高压球阀BKH-500 DN10 G3/8     高压球阀BKH-500 DN13 1/2NPT



高压球阀 参数



气动高压球阀概述
      气体高压球阀是双(单)作用气动活塞式执行器与进口BKH高压球阀组成,是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。

气动高压球阀工作原理
     当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置
     □定位器可调节阀门管道流量

气动执行器主要技术参数


气动执行器
型号QW系列、AT系列
气源压力0.4 ~ 0.8 MPa
最大回转角度90°~92°
回信器AC220V  AC110V  DC24V
控制信号电信号:0~0Ma  4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源洁净、干燥压缩空气
工作温度-20℃ ~ +90℃

阀体主要零件材料
零件名称阀体球芯阀座阀杆填料支架连接轴
材料锻钢、不锈钢不锈钢聚甲醛、聚醚醚酮2Cr13氟橡胶不锈钢铸钢

气动执行器主要部件材料
零件名称缸体端盖活塞O型圈螺栓
QW-TZ
AT
铝合金型材
(硬质阳极氧化)
压铸铝合金
(环氧树脂喷涂)
压铸铝
(镀镍磷合金)
NBRSUS304

主要性能规范
型号
公称压力
PN(MPa)
试验压力Ps(MPa)
启闭时间
(S)
工作温度
(℃)
适用介质
壳体密封
Q611N1616241~2


-35~120


天然气、油
353550
Q614N1616241~2
353550

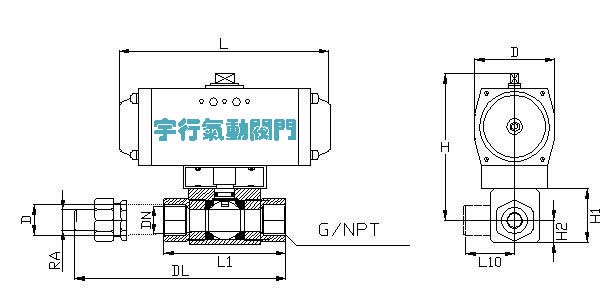

 气动高压球阀Q611N尺寸图



气动高压球阀三通流向图
主要外形尺寸

内螺纹                                         (单位:mm)


螺纹
G/NPT
DNL1BDHH1H2LHL10气动执行器
1/46692658150321316515032AT50D
3/810733258150381616515035
1/215853858150461916515037
3/420964970210572422521047AT63D
1″251106070210602622521055AT75D
11/4321107670210843822521070AT88D
21/2401208490260924225526072AT88D
2″501401001203201115033032080AT110D


                                                                                                   (如选用单作用气缸加一档)
卡套式外表连接尺寸
DNRADDL气动执行器
610M18×1.591

AT50D
812M20×1.595
1014M22×1.5104
1316M24×1.5107AT63D
1620M30×2113
2025M36×2134AT75D
2530M42×2146
2538M52×2155AT88D
3238M52×2170
                                                                                (如选用单作用气缸加一档)
附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀限位开关回讯器。
调节型附件:电气定位器气动定位器电气转换器
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:手操机构

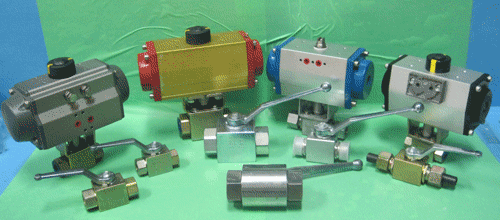

阀门展示图片

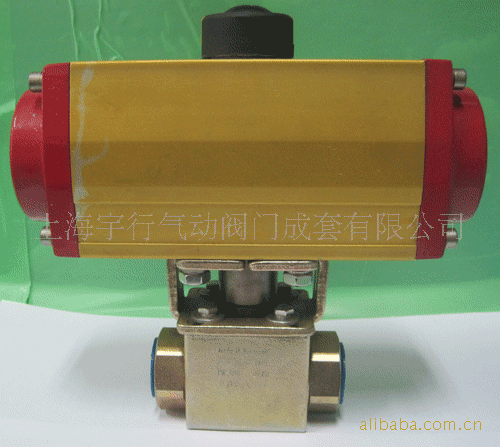

          主打产品 单作用气动高压球阀
 天然气车专用
              旧款天然气车                        新款天然车

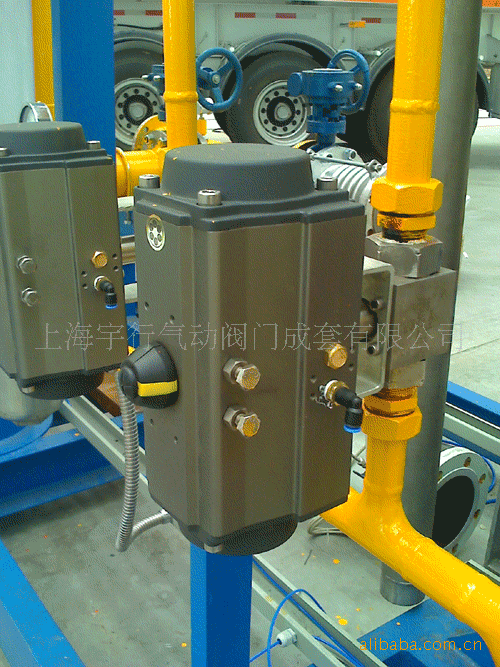

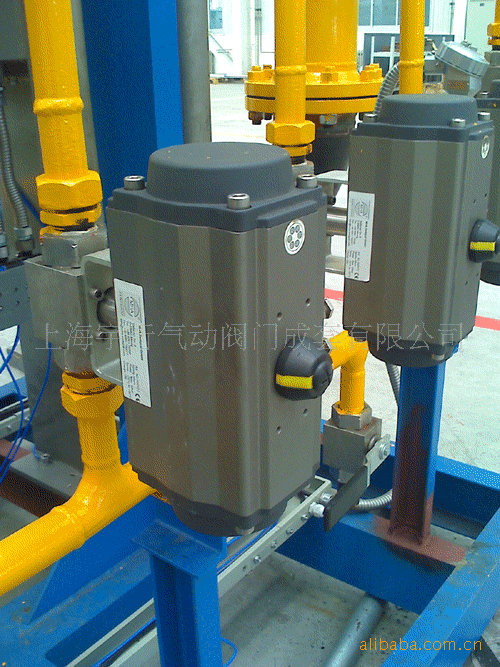

 天然气拖车高压球阀    天然气拖车高压球阀管理安装图

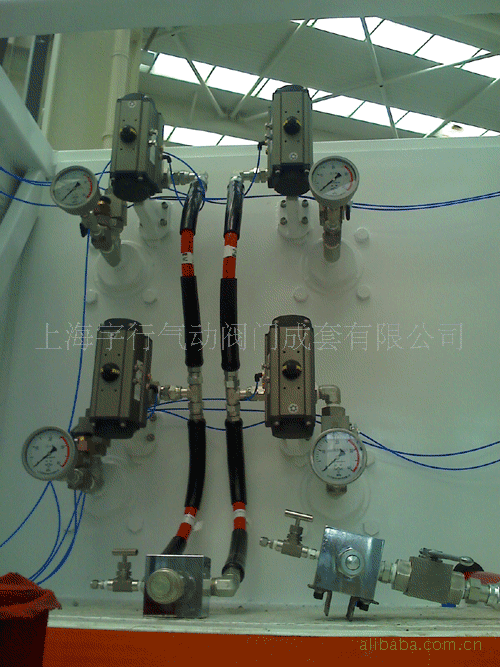

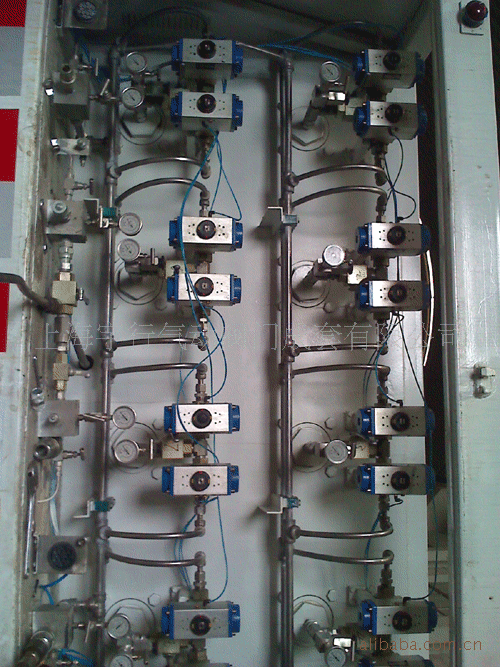

天然气加气站高压球阀管路图     天然气加气站高压球阀管路图
