气动球阀接线图|气动阀门接线方式-电磁阀的发展史

发布时间:2022-07-22人气:

气动球阀接线方式,主要由气动球阀上的附件:电磁阀、回讯器、定位器、空气过滤压阀等组成以下将以图片的型说明气动球阀电气接线

一进两出,一进是进气源,两出是一路到膜头,一路放空.
管道上直接装的电磁阀一般都是电动电磁阀,只能控制通,断两种

气动电磁阀 分几个孔,专业说就是几通。还有就是分几位。如果你只是问接线问题就简单了。进气孔你知道 AB一般是工作孔 ,就是接到气缸上面的。和进气孔一端的还有一个孔就是排气孔,一般不接线。

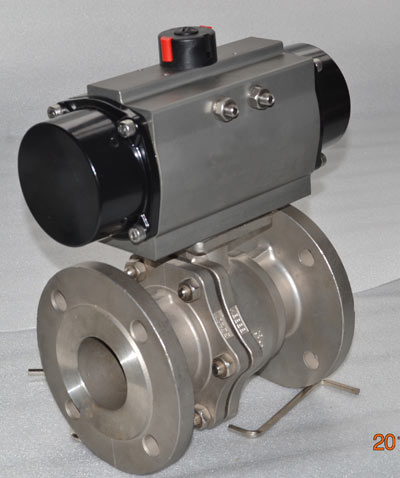

 气动球阀接线图|气动阀门接线方式

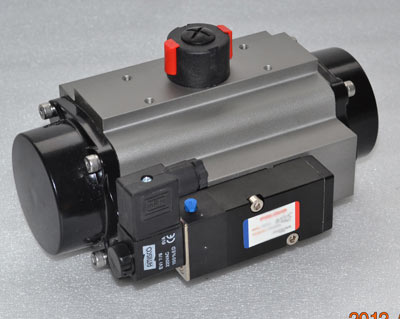

二位五通电磁阀接线图方式

 气动球阀接线图|气动阀门接线方式

 气动球阀接线图|气动阀门接线方式

在连接电源之前,请确认阀门额定功率与所供电功率是否相符。
(1)用一字螺丝刀拧松固定接线盒的螺丝;
(2)用手向上拨出接线盒,并将螺丝拨出;
(3)连接体上会发现如图标示;
(4)用一字螺丝刀从OPEN处插入,将底盘撬开,就会发现有连接导线的三个螺丝;
(5)零线和火线对应连接在如图所示螺丝1、2上,并接好地线;
(6)接线完毕后,恢复原状,固定在电磁阀线圈上(注意:接线盒与线圈间橡胶垫必须垫好)。

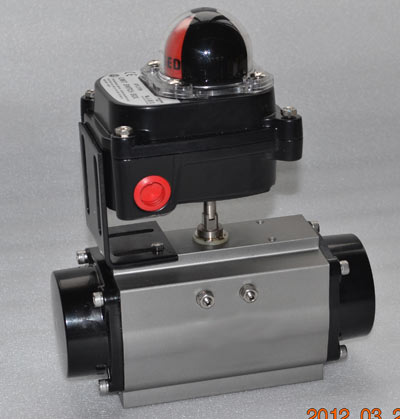

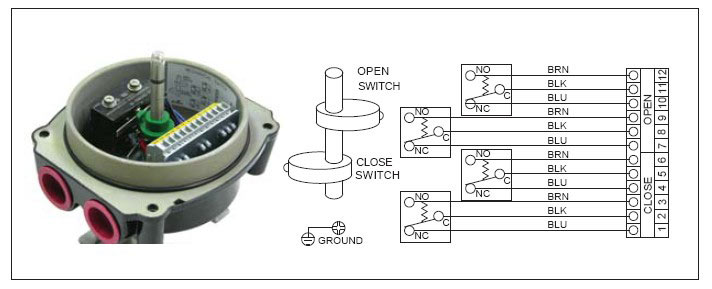

气动球阀回讯器接线图


气动球阀接线图|气动阀门接线方式

气动球阀接线图|气动阀门接线方式

  追朔电磁阀的发展史,到目前为止,国内外的电磁阀从原理上分为三大类(即:直动式、分步童先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。



直动式电磁阀

原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

分布直动式电磁阀

原 理: 它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压 差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移 动,使阀门关闭。

特点: 在零压差或真空、高压时亦能可靠动作,但功率较大,要求必须水平安装。

先导式电磁阀

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

特点: 流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器.与传统的大炮将火药燃气压力作用于弹丸不同,电磁炮是利用电磁系统中电磁场的作用力,其作用的时 间要长得多,可大大提高弹丸的速度和射程.因而引起了世界各国军事家们的关注.自80年代初期以来,电磁炮在未来武器的发展计划中,已成为越来越重要的部 分.


一、电磁炮的结构和原理
电磁炮听起来很神秘,其实它的结构和原理很简单.电磁炮是利用电磁力代替火药曝炸力来加速弹丸的电磁发射系统,它主要由电源、高速开关、加速装置和炮弹四部分组成.目前,国外所研制的电磁炮,根据结构和原理的不同,可分为以下几种类型:
(一)线圈炮:线圈炮又称交流同轴线圈炮.它是电磁炮的最早形式,由加速线圈和弹丸线圈构成.根据通电线圈之间磁场的相互作用原理而工作的.加速线圈固 定在炮管中,当它通入交变电流时,产生的交变磁场就会在弹丸线圈中产生感应电流.感应电流的磁场与加速线圈电流的磁场互相作用,产生洛仑兹力,使弹丸加速 运动并发射出去.
(二)轨道炮:轨道炮是利用轨道电流间相互作用的安培力把弹丸发射出去.它由两条平行的长直导轨组成,导轨间放置一质量较 小的滑块作为弹丸.当两轨接入电源时,强大的电流从一导轨流入,经滑块从另一导轨流回时,在两导轨平面间产生强磁场,通电流的滑块在安培力的作用下,弹丸 会以很大的速度射出,这就是轨道炮的发射原理.
(三)电热炮:电热炮的原理完全不同于上述两种电磁炮,其结构也有多种形式.最简单的一种是 采用一般的炮管,管内设置有接到等离子体燃烧器上的电极,燃烧器安装在炮后膛的末端.当等离子体燃烧器两极间加上高压时,会产生一道电弧,使放在两极间的 等离子体生成材料(如聚乙烯)蒸发.蒸发后的材料变成过热的高压等离子体,从而使弹丸加速.
(四)重接炮:重接炮是一种多级加速的无接触电 磁发射装置,没有炮管,但要求弹丸在进入重接炮之前应有一定的初速度.其结构和工作原理是利用两个矩形线圈上下分置,之间有间隙.长方形的“炮弹”在两个 矩形线圈产生的磁场中受到强磁场力的作用,穿过间隙在其中加速前进.重接炮是电磁炮的最新发展形式.


二、电磁炮的特点及用途
电磁泡与常规火炮相比,有以下特点:
电磁炮利用电磁力所作的功作为发射能量,不会产生强大的冲击波和弥漫的烟雾,因而具有良好的隐蔽性.电磁炮可根据目标的性质和距离,调节、选择适当的能量来调整弹丸的射程.
电磁炮没有圆形炮管,弹丸体积小,重量轻,使其在飞行时的空气阻力很小,因而电磁炮的发射稳定性好,初速度高,射程远.由于电磁炮的发射过程全部由计算机控制,弹头又装有激光制导或其他制导装置,所以具有很高的射击精度.
从发射能量的成本来看,常规火炮的发射药产生每兆焦耳能量需10美元,而电磁炮只需0.1美元.而且电磁炮还可以省去火炮的药筒和发射装置,故而重量轻、体积小、结构简单、运输以及后勤保障等方面更为安全可靠和方便.
电磁炮作为发展中的高技术兵器,其军事用途十分广泛.
(一)用于天基反导系统:电磁炮由于初速度极高,可用于摧毁空间的低轨道卫星和导弹,还可以拦截由舰只和装甲发射的导弹.因此,在美国的“星球大战”计划中,电磁轨道炮成为一项主要研究的任务.
(二)用于防空系统:美军认为可用电磁炮代替高射武器和防空导弹遂行防空任务.美国正在研制长7.5米、发射速度为500发/分、射程达几十千米的电磁 炮,准备替代舰上的“火神——方阵防空系统”.用它不仅能打击临空的各种飞机,还能在远距离拦截空对舰导弹.英国也正在积极研制用于装甲车的防空电磁炮.
(三)用于反装甲武器:美国的打靶试验证明,电磁炮是对付坦克装甲的有效手段.发射质量为50克、速度为3km/s的炮弹,可穿透 25.4mm厚的装甲.有关资料还报道,用一种电磁炮做试验,完全可以穿透模拟的T-72、T-80坦克的装甲厚度.由此可见,电磁炮具有很强的穿透能 力,是非常优良的反装甲武器.
(四)用于改装常规火炮:随着电磁发射技术的发展,在普通火炮的炮口加装电磁加速系统,可大大提高火炮的射程.美国利用这一技术,已将火炮射程加大到150km.
