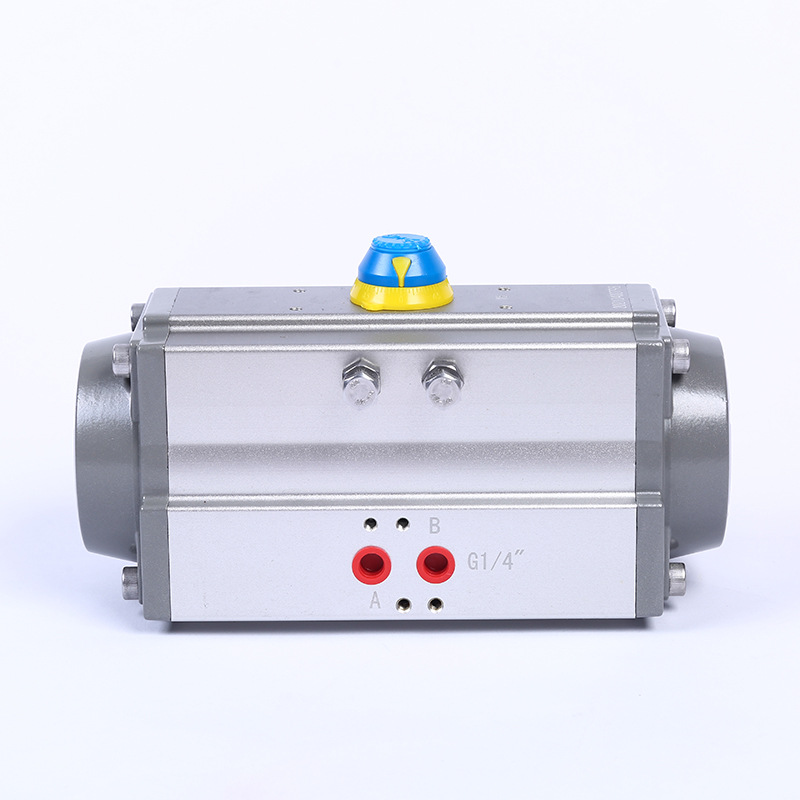

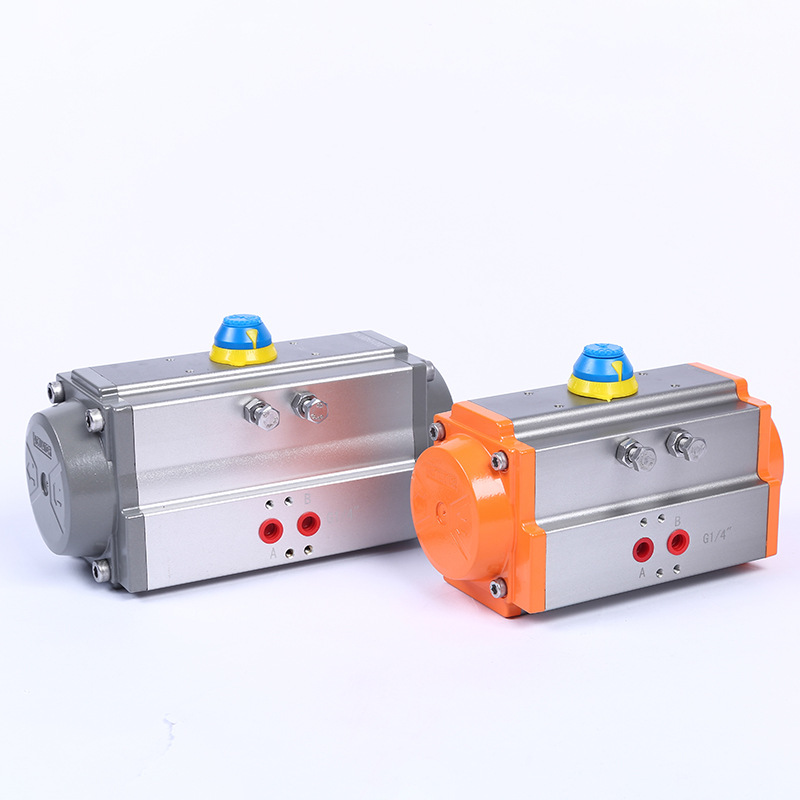

AT气动执行器

  • 气动执行器是将输入的气压信号转换成90度,再以扭转矩形形式输出的执行机构。该系列气动执行器是一种外型小、性能高的的角行程执行结构,分为双作用气控型和单作用气控型两种,与角行程型控制阀组合可用于调节和开关的场合,也可用于其他回转运动的场合,如球阀,蝶阀等。 气动执行器结构特点1)、挤压成型的铝合金缸体,经硬质氧化处理,表面质地坚硬,耐磨性强。2)、紧湊的双活塞齿轮、齿条式结构,啮合精确,传动平稳,安...
  • 产品详情



1详情_01

AT气动执行器(图2)AT气动执行器(图3)AT气动执行器(图4)AT气动执行器(图5)AT气动执行器(图6)AT气动执行器(图7)AT气动执行器(图8)AT气动执行器(图9)AT气动执行器(图10)

1详情_15

1详情_16

气动执行器是将输入的气压信号转换成90度,再以扭转矩形形式输出的执行机构。该系列气动执行器是一种外型小、性能高的的角行程执行结构,分为双作用气控型和单作用气控型两种,与角行程型控制阀组合可用于调节和开关的场合,也可用于其他回转运动的场合,如球阀,蝶阀等。



气动执行器结构特点

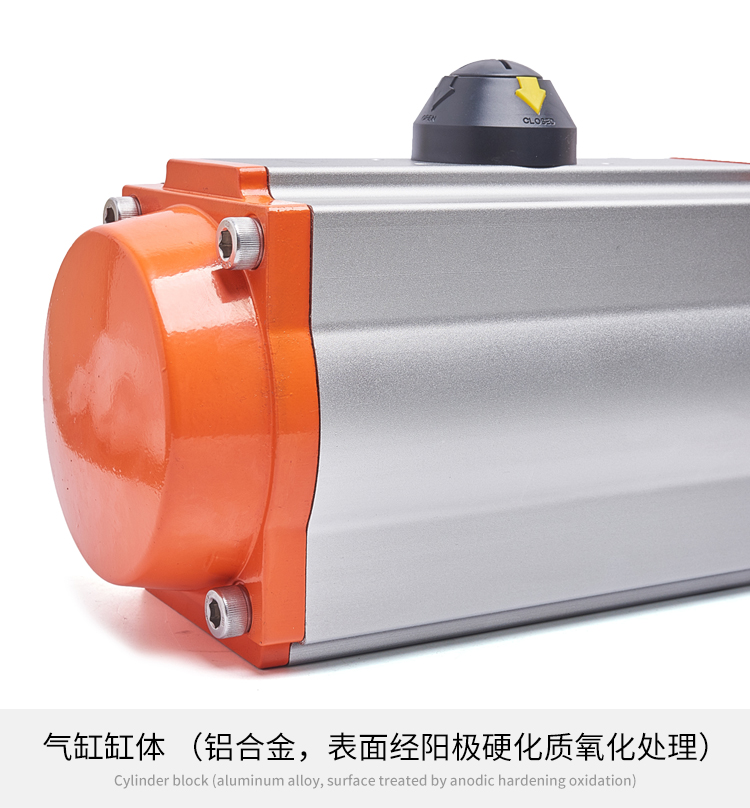

1)、挤压成型的铝合金缸体,经硬质氧化处理,表面质地坚硬,耐磨性强。

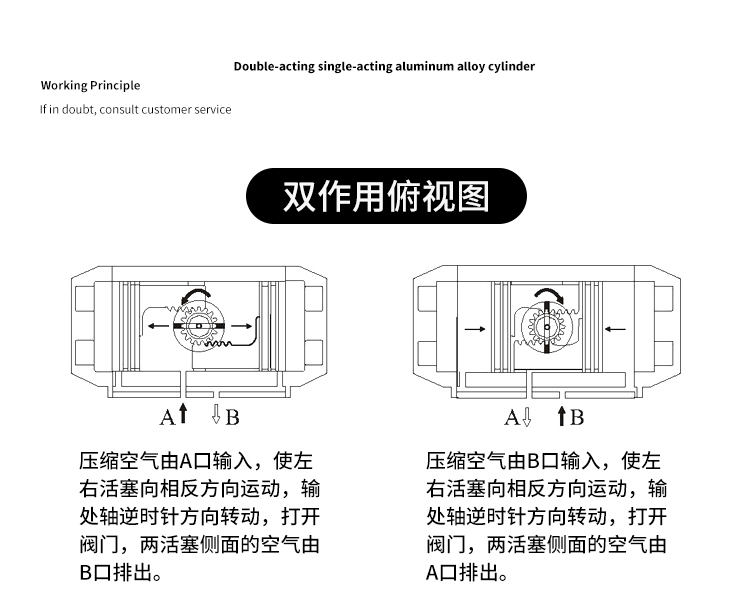

2)、紧湊的双活塞齿轮、齿条式结构,啮合精确,传动平稳,安装位置对称,输出扭矩恒定。
3)、活塞、齿条和输出轴的活动部位均安装F4导向环,实现低摩擦,长寿命,避免金属间的接触。
4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。

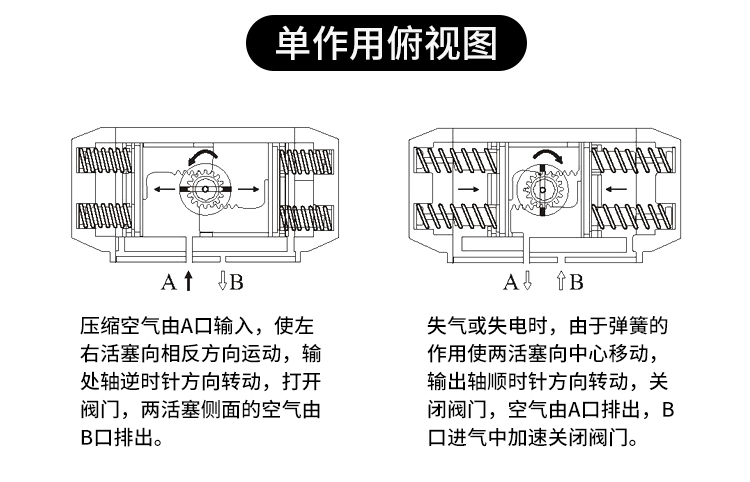

5)、单气控型执行器的弹簧经预压后安装,可安全、方便的拆卸和组装。

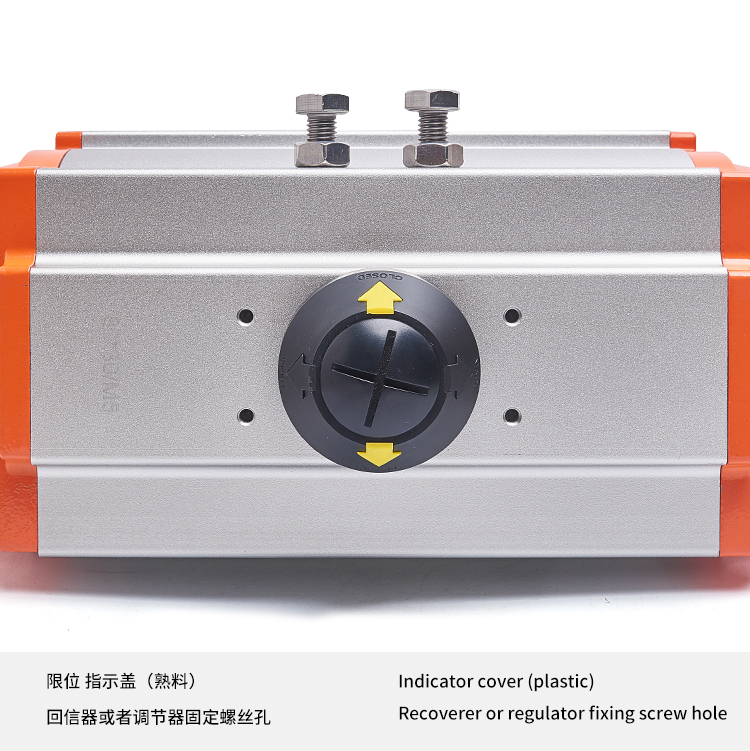

6)、气动执行器在全开和全关位置均可进行0度或90度正负5度的双向行程调节。

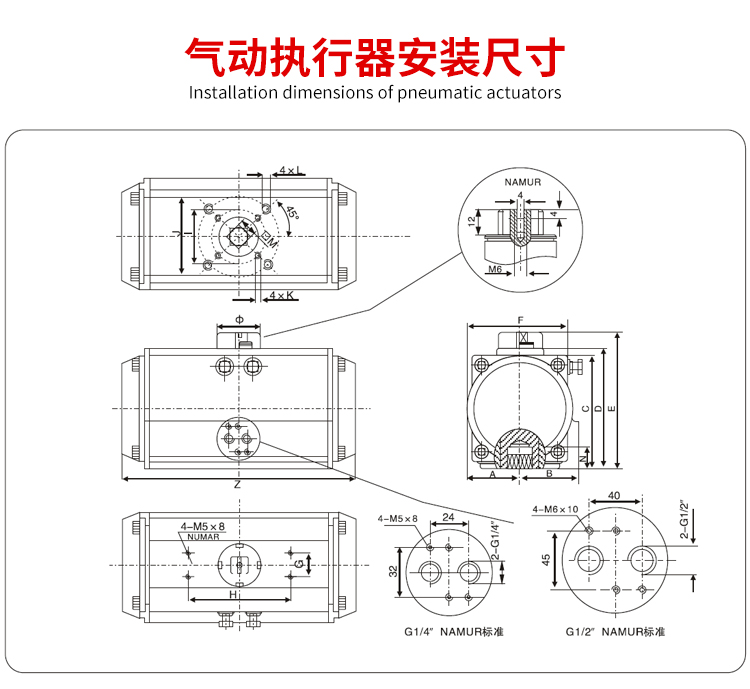

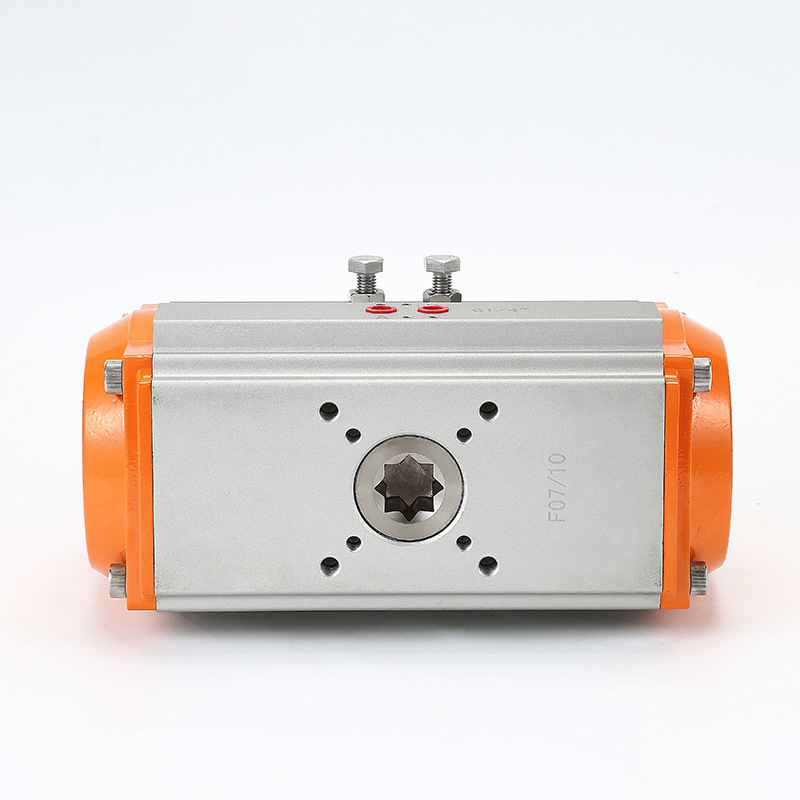

7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准,确保气动执行器间的互换性和方便安装电磁阀、限位开关等附件。

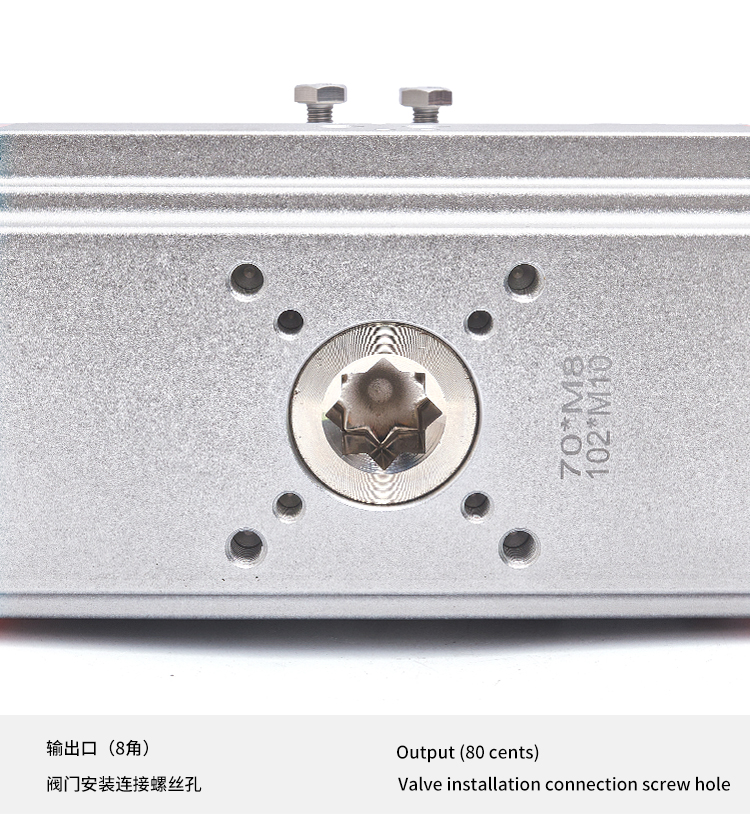

8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)可供选择
9)、外形美观而精巧,重量轻,具有防水密封结构。
10)、有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶,在高温或低温时采用氟橡胶或硅橡胶

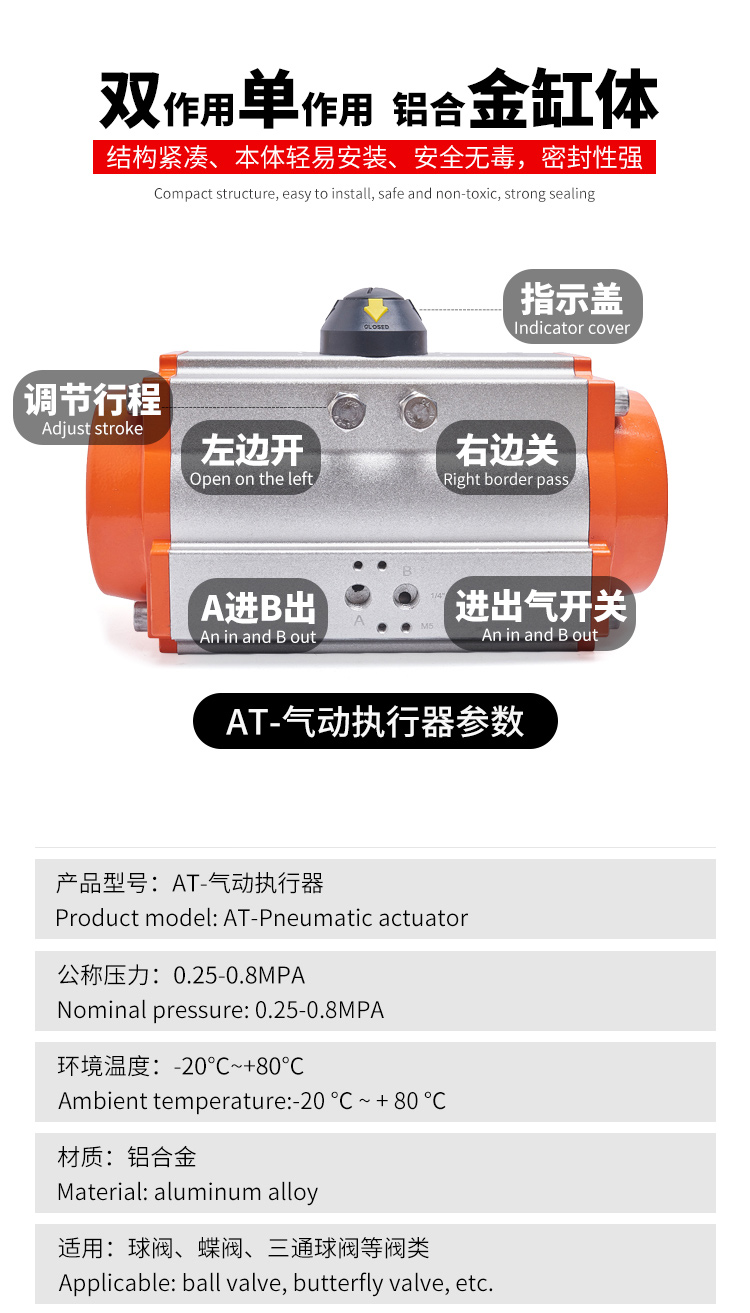

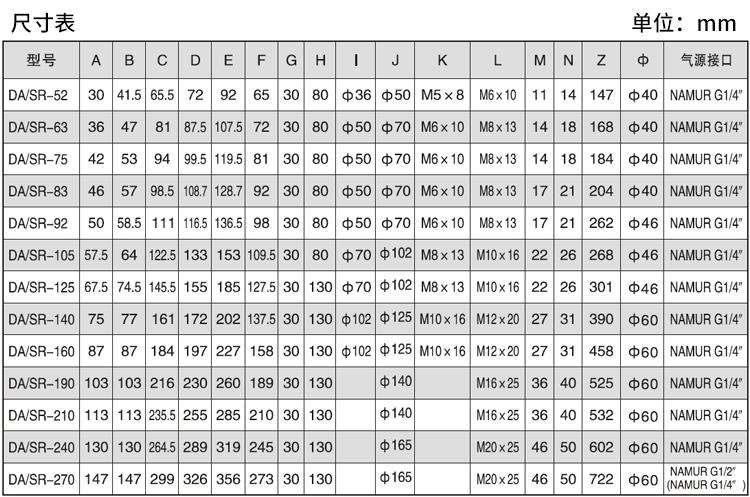

主要性能参数:
工作介质 干燥、清洁不含腐蚀性气体
工作气源压力 双作用式:2-8bar
单作用式:3-8bar
工作温度 常温型:-20°C~+80°C (丁腈橡胶O型圈)
高温型:-20°C~+160°C(氟橡胶O型圈)
低温型:-40°C~+80°C(硅橡胶O型圈)
回转角度 标准型:90°±5° 非标准型0-180°
输出扭矩 双作用型:3.1~4944N.m 单作用型:4.0~1512N.m
接口螺纹 AT32-AT40 G1/8" AT52-AT270 G1/4"

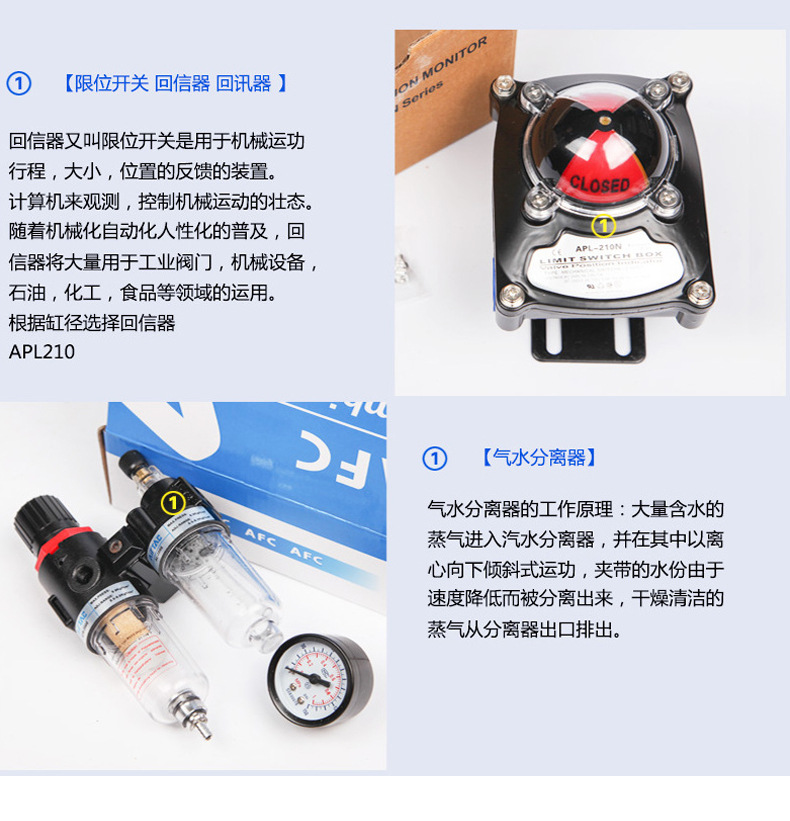

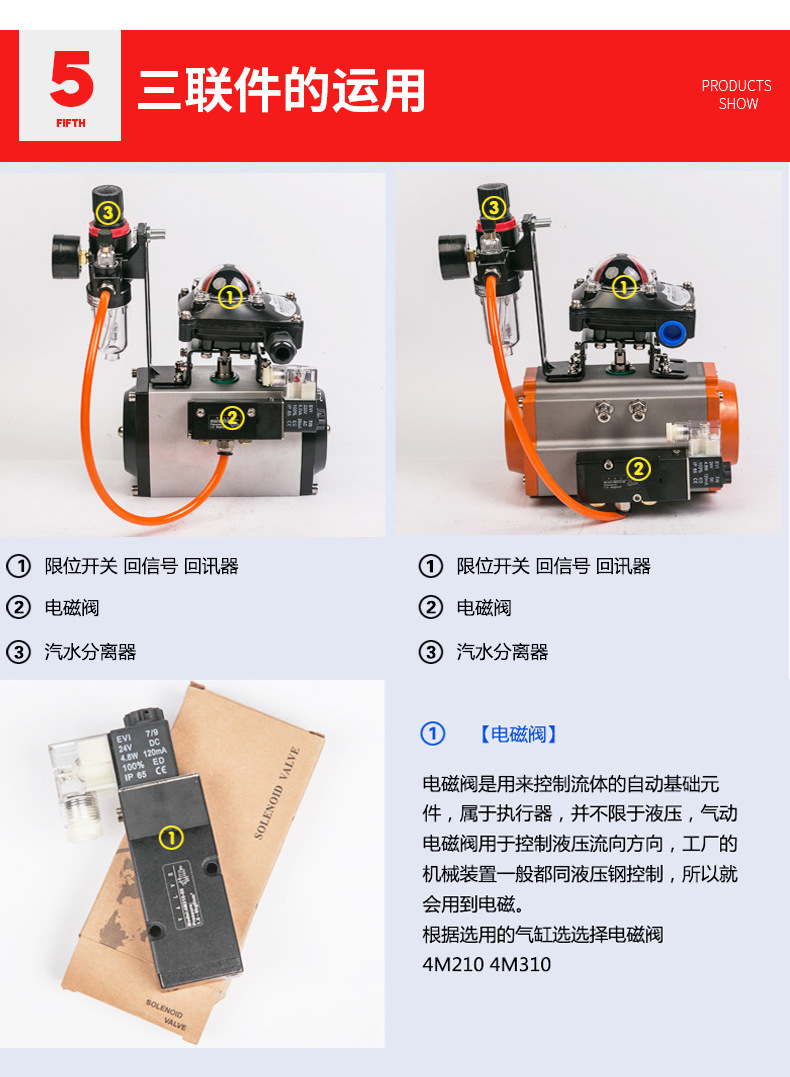

选配附件:电磁阀,限位开关,气源处理元件,手动操作器及阀门定位器等



SR/DA气动执行器主要型号:
双作用系列:AT32,AT40,AT52,AT63,AT75,AT83,AT92,AT105,AT125,AT140,AT160,AT190,AT210,AT240,AT270等。
单作用系列:AT32,AT40,AT52,AT63,AT75,AT83,AT92,AT105,AT125,AT140,AT160,AT190,AT210,AT240,AT270等。



新一代阀门气动执行器别名叫法(气动执行器关键字):
阀门执行器,气动执行器,阀门气动执行器,气动阀门执行器,气动阀门驱动装置,气动执行机构,气缸,气动头,双作用气动执行器,单作用气动执行器,弹簧复位型阀门气动执行器,常开型气动执行器,常闭型气动执行器,铝合金气动执行器,不锈钢气动执行器,活塞式气动执行器,拨叉式气动执行器,齿轮链条式气动执行器,角行程阀门气动执行器,aero2爱诺型气动执行器,意大利式气动执行器,可替代进口型气动执行器

系列阀门气动执行器其他说明:
欲了解JAT气动执行器性能参数、AT气动执行器连接尺寸、AT气动执行器输出扭矩、AT气动执行器材质说明、AT气动执行器选型说明、AT气动执行器安装调试及维护说明、AT气动执行器价格等信息,请致电本公司或者在线咨询。



气动执行器型号选配说明(供参考):
首先确定阀门启、闭时所需要的扭矩,在正常使用条件下,推荐安全系数为15~20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值;对水蒸气或非润滑液体介质增加25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的颗粒介质增加80%安全值。

选择双作用气控执行器时,根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表,就可得到准确AT DA型号。

选择单作用气控执行器时,根据上述计算的扭矩值及使用气源压力,在弹簧复位栏内查找终点时扭矩(此扭矩要大于上述计算的扭矩),就可得到准确的AT SR型号。
例如:气源压力为0.4Mpa(4.0Bar),经上述计算需要控制一个扭矩为100N.m的阀门,首先增加40%安全值等于140N.m,按表查找弹簧复位终点相近扭矩165N.m,再向左查看执行器型号为AT140SR型(共装8只弹簧)。
说明:SR单气控型输出扭矩表中,弹簧复位“终点”扭矩即为关闭阀门的扭矩,弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩,气源压力终点扭矩即为打开阀门的扭矩。

1-气动头-气动执行器标准:阀门双作用气动执行器规格|   AT-32,AT-52,AT-63,AT-75,AT-83,AT-92,AT-105,AT-125,AT-140,AT-160,AT-190,AT-210,AT-240,AT-270,AT-300


 2-气动头-气动执行器标准:阀门单作用气动执行器规格|   ATSR-32,ATSR-52,ATSR-63,ATSR-75,ATSR-83,ATSR-92,ATSR-105,ATSR-125,ATSR-140,ATSR-160,ATSR-190,ATSR-210,ATSR-240,ATSR-270,ATSR-300


 3-气动头-气动执行器标准:阀门双作用气动执行器规格  AT-32,AT-52,AT-63,AT-75,AT-88,AT-100,AT-115,AT-125,AT-145,AT-160,AT-100,AT-200,AT-240,AT-270,AT-300,AT-350,AT-400


 4-气动头-气动执行器标准:阀门双作用气动执行器规格|  ZT050D,ZT063D,ZT075D,ZT088D,ZT100D,ZT125D,ZT145D,ZT160D,ZT180D,ZT200D,ZT240D,ZT270D,ZT300D,ZT350D,ZT400D


 5-气动头-气动执行器标准:阀门单作用气动执行器规格|  ZT050S,ZT063S,ZT075S,ZT088S,ZT100S,ZT125S,ZT145S,ZT160S,ZT180S,ZT200S,ZT240S,ZT270S,ZT300S,ZT350S,ZT400S


6-气动头-气动执行器标准:阀门双作用气动执行器规格  DR/SC00015,DR/SC00030,DR/SC00060,DR/SC00100,DR/SC00150,DR/SC00220,DR/SC00300,DR/SC00450,DR/SC00600,DR/SC00900,DR/SC01200,DR/SC02000,DR/SC03000,DR/SC05000,
